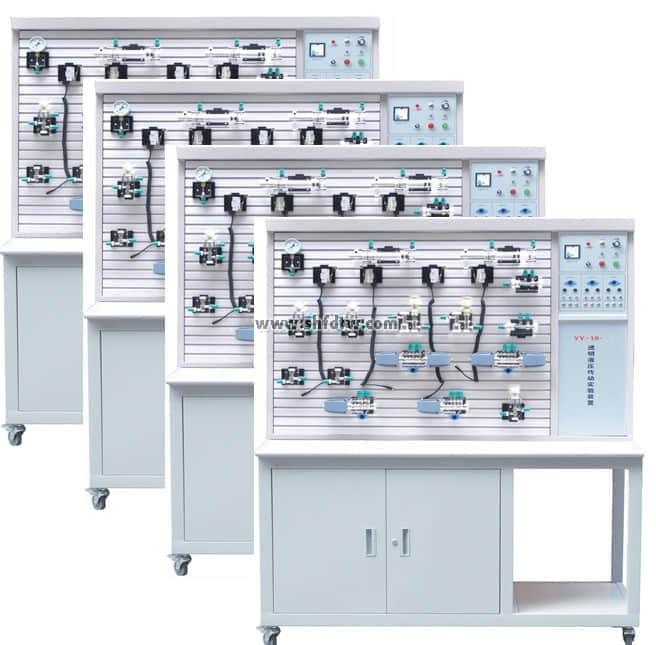

TW-QY18四合一透明液压传动演示系统

TW-QY18四合一透明液压传动演示系统：让液压教学“看得见、摸得着”

作为一名在职业院校从事液压与气动技术教学多年的老师，我深知这门课对学生来说有多“抽象”。液压元件内部怎么工作的？油路到底是怎么走的？学生光看书本上的原理图，很难真正理解。直到我们学校引进了TW-QY18四合一透明液压传动演示系统，才算是真正解决了这个教学痛点。今天我就跟各位同行聊聊这套设备的使用体会。

为什么需要“四合一”？

先说说我们以前上课的尴尬。液压传动这门课，理论讲完总要让学生动手搭回路吧？可一堂课就45分钟，学生刚把元件装好、管路接上，下课铃响了。更麻烦的是，不同回路之间要对比教学，一台设备根本转不过来。

TW-QY18这套系统最大的亮点就在“四合一”这三个字上。它可以在同一节课上同时运行四个不同的实验回路，学生分组操作、对比观察，教学效率一下子就上来了。而且它不是简单地拼了四套设备，而是用一套液压元件库，通过优化组合实现多台设备的功能。这个设计思路很巧妙——既保证了实验项目不缩水，又让学校的采购成本降了下来。

透明设计，让原理“一目了然”

这套设备最吸引学生的地方，就是全透明液压元件。以前讲溢流阀、节流阀的工作原理，老师在黑板上画剖面图，学生在下面一脸茫然。现在好了，元件外壳是透明的，油液流动、阀芯动作一目了然。学生亲眼看到压力油怎么推开阀芯、怎么通过节流口，那些抽象的概念一下子就具象化了。

设备上配备的液压元件也很齐全——从压力表、油箱、溢流阀、节流阀、单向阀，到各种中位机能的三位四通电磁换向阀（O型、H型、M型、Y型、P型），再到双作用油缸、增压油缸、压力继电器、行程开关等，基本上教材里涉及的主流元件都有。学生可以接触到真实工业中会用到的各类液压元件，这对他们今后走上工作岗位很有帮助。

搭接方便，学生上手快

再说说实操层面的感受。这套设备的面板是带T型沟槽的铝合金型材，每个液压元件都配有安装底板，学生可以随意把元件固定在面板上的任何位置。油路连接用的是快换接头，拆装非常方便，而且密封性好，基本不漏油。以前用螺纹接头的时候，学生拧不紧漏油、拧太紧滑丝，光是这些琐事就耗掉大半节课。现在学生可以把更多精力放在回路设计和原理理解上。

电气控制方面也很友好。控制面板上有三组功能电路，分别控制三个换向阀，每组都带互锁功能。学生可以通过按钮直接控制电磁换向阀的动作，操作直观，降低了入门门槛。

能做的实验项目很丰富

这套设备能覆盖的教学内容相当全面。基本的换向回路、压力调定回路不用说，中高级的二级压力控制回路、减压回路、增压回路、闭锁回路都能做。我们上课的时候，通常是先让一组学生搭一个手动换向阀的换向回路，另一组搭一个用中位机能换向阀的闭锁回路，两组同时运行、对比观察，学生一下子就能理解不同回路的特点和适用场景。

齿轮泵站配的是Z250直流电动机，功率250W，带专用稳压调速器，转速可以在0到1700转之间调节。这个配置对于教学演示来说完全够用，运行也比较平稳。
