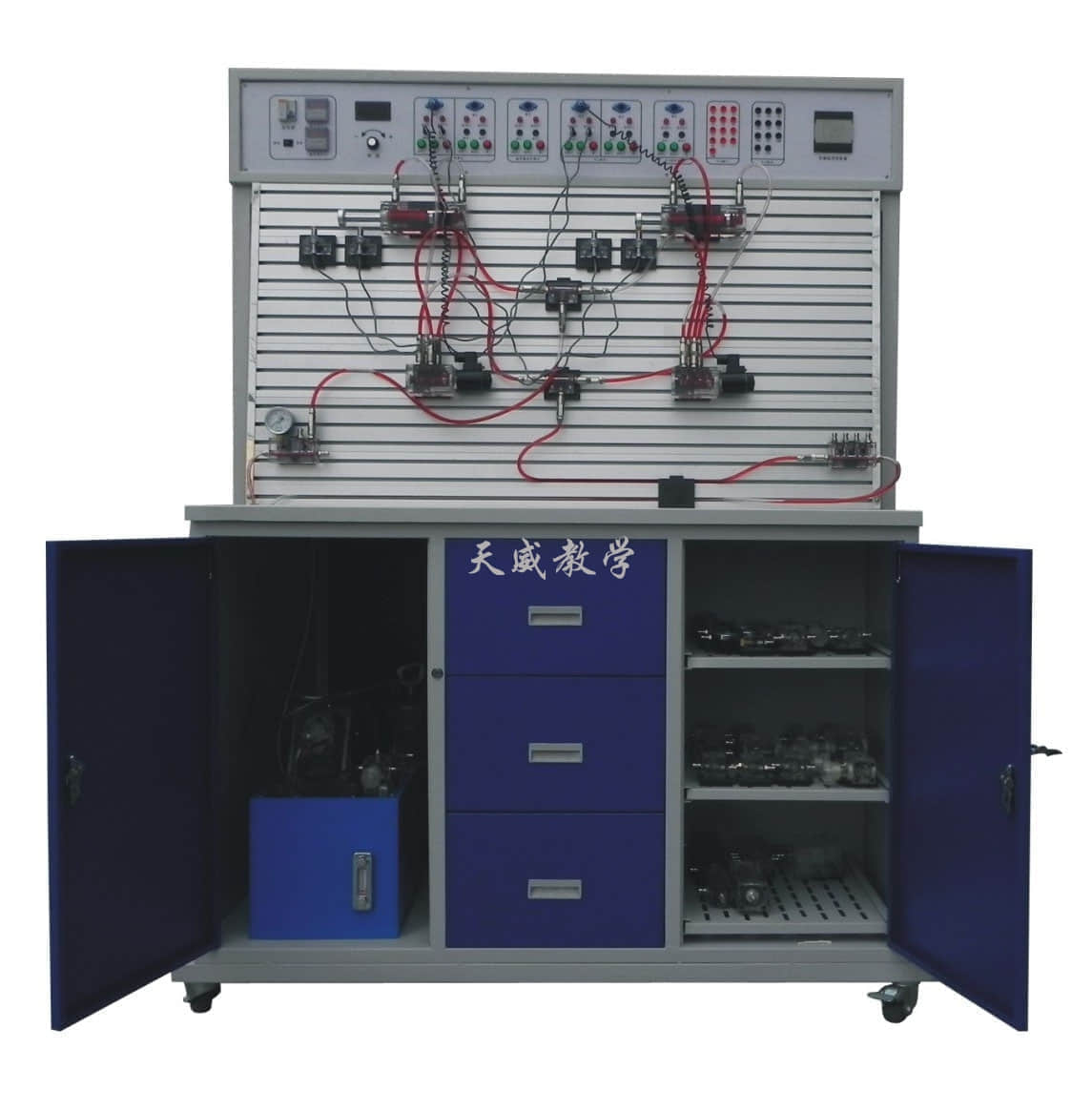

TWZ-QY21透明液压PLC控制教学实验台

从“看不见”到“看得见”的教学突破

说实话，教了这么多年液压传动，最头疼的就是学生看不懂液压元件内部结构和工作原理。课本上的原理图都是剖视图，学生对着二维图纸想象三维油路，十有八九是一头雾水。TWZ-QY21这台设备最大的亮点就在于采用了透明液压元件，配合组合插式结构和活动油路接头。学生可以直接观察到阀芯的运动、油液的流向，甚至能看到压力变化时元件的响应过程。这种“看得见”的教学方式，比我们在黑板上画一百遍原理图都管用。

我记得有一次讲换向阀的中位机能，好几个学生怎么都理解不了“O”型机能为什么能闭锁。我把TWZ-QY21上的透明换向阀拆下来，让他们亲眼看着阀芯移动时油口的通断变化，一下子全明白了。

技术指标与实训配置

这台设备的参数设计得很务实，完全贴合咱们职业院校的实训需求。电源就是普通的220V市电，不需要专门拉动力电。演示台尺寸是1200mm长、600mm宽、1800mm高，放在实训室里不占地方。油泵电机配的是400W直流电动机，带专用稳压调速器，调速范围0到2000转。

特别值得一提的是它的工作压力——演示实验油路只需要0.3到0.5兆帕，油泵最高压力1.5兆帕。这个低压设计非常安全，学生操作时不用担心高压危险，我们老师也省了不少心。噪音控制也做得不错，离台子1.5米处测下来不到58分贝，实训课上多个小组同时操作也不会互相干扰。

十八种基本回路的全覆盖

TWZ-QY21标配了十八种基本液压传动控制回路，基本上覆盖了教学大纲的全部内容。从最基础的换向阀换向回路、压力调定回路，到稍微复杂一点的二级压力回路、用减压阀的减压回路，再到顺序动作回路，循序渐进地安排实训内容非常方便。

我一般是这样安排教学的：前几周让学生做简单的换向回路和压力调定回路，熟悉基本操作；中期做节流调速和增压回路，理解速度控制和压力转换的原理；后期做顺序动作回路，结合PLC编程实现自动控制。这套实验台同时支持继电器控制和PLC控制两种模式，学生既可以用传统方式搭接油路，也可以通过PLC编程实现自动化控制，对接工业现场的实际情况。
