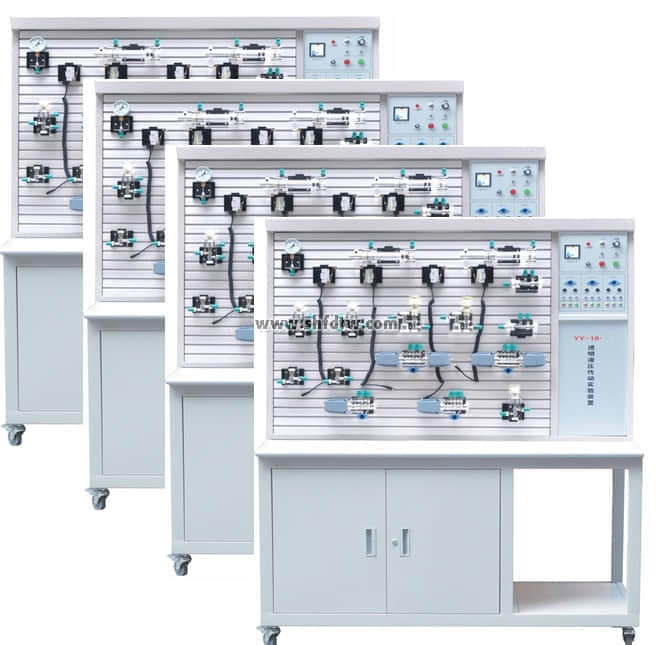

TW-QY18四合一透明液压传动演示系统
为什么我们需要“四合一”的设计理念
说实话，最初看到“四合一”这个概念时，我心里是打了个问号的。但用过之后才体会到其中的妙处。我们职业院校的课时本来就紧张，一个液压实验回路从元件安装、管路连接到调试运行，往往要占用大半节课。以前实训室里就那么几套台子，大家轮着用，效率很低。而TW-QY18四合一透明液压传动演示系统的设计初衷，恰恰就是针对这个痛点——它允许我们在同一课时内，让四组学生同时运行不同的实验回路。
举个实际教学中的例子：讲“换向回路”这一章时，我可以让第一组做手动换向阀的换向回路，第二组做中位机能的锁紧回路，第三组做液控单向阀的闭锁回路，第四组做行程开关控制的顺序动作回路。四组同时操作、同时运行，学生之间还能相互观察对比，对液压回路工作原理的理解一下子就立体起来了。而且，这套设备通过优化组合，在保证实验项目完整的前提下，让采购成本下降了约40%，这对经费有限的职业院校来说，确实是一件好事。
透明材质带来的教学红利
看得见的油路，记得住的原理
TW-QY18最让我满意的设计，就是它采用了全透明的液压元件。压力表、油箱、溢流阀、节流阀、单向阀、双作用油缸……几乎所有核心元件都是透明材质制成的。学生能够直接观察到阀芯的运动、油液的流向和压力的变化。以前讲“溢流阀的工作原理”，学生在原理图上画了无数遍，但还是不明白“压力到了设定值阀芯为什么会打开”。现在好了，油液怎么从进油口进去、怎么推动阀芯、怎么从回油口流出，一目了然。这种直观的视觉冲击，比任何动画演示都管用。
灵活的搭接方式，高效的课堂节奏
这套设备的另一个贴心之处在于它的安装面板和管路连接方式。面板采用的是带“T”型沟槽的铝合金型材结构，每个液压元件都配有安装底板，可以随意安放、灵活组合。油路搭接用的是快换接头，拆接方便，而且密封性很好，基本不存在漏油的问题。以前学生花在拆装管路上的时间太多，现在几分钟就能完成一个回路的搭建，真正把课堂时间用在了“分析原理”而不是“拧螺丝”上。
丰富的实验项目覆盖教学大纲
这套设备能完成的实验项目非常全面，基本覆盖了职业院校液压课程教学大纲的核心内容。从最基本的压力调定回路、二级压力控制回路，到进油节流调速、回油节流调速，再到用顺序阀、压力继电器、行程开关控制的顺序动作回路，以及串联液压缸的同步回路，总共二十多个实验项目。值得一提的是，TW-QY18还新增了叶片泵、摆线泵、先导式溢流阀、实心和空心双出杆油缸等透明元件，这些新元件让我们在讲解“变量泵的特性”和“双出杆油缸的速度计算”时，有了更直观的教学载体。
电气控制方面也做得比较简洁，采用独立的继电器控制单元，操作面板上有三组功能电路，每组都配有换向阀的控制按钮，还设计了互锁功能，安全性有保障。电源用的是直流250W电机配稳压调速器，调速范围0到1700转，运行平稳，噪音也在可接受范围内。
总的来说，TW-QY18四合一透明液压传动演示系统在我们实训室投入使用以来，课堂效率提升是实实在在的。学生从“被动听”变成了“主动看、动手做”，对液压原理的理解也扎实了许多。当然，任何设备都不可能十全十美，但至少在液压传动这门课上，它确实帮我们解决了“讲不清、看不见、练不够”的老大难问题。如果你的学校也在为液压实训教学发愁，不妨了解一下这套设备，也许会给你带来一些新的思路。
