TW-Z64联接与配合实测绘图训练装置

一、产品参数

联接与配合实测绘图训练组合装置

项目

参数

项目

参数

外形尺寸

410mm×310mm×100mm

重量

5(kg)

常用联接与配合组件(17 件/套)


螺纹联接:外六角螺栓联接、内六角螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉连接

轴承联接与配合:深沟球轴承、圆锥滚子轴承及推力球轴承联接与配合

键联接与配合:平键、矩形花键联接与配合

销联接与配合:圆柱、圆锥销连接与配合

齿轮传动联接与配合:圆柱齿轮传动、齿轮与齿条传动、圆锥齿轮传动、涡轮与蜗杆传动

测量工具

游标卡尺、外径千分、专用锒头、外六角扳手、内六角扳手、尖嘴钳、螺丝刀等

类 型

便携组合式(检测零件、测量工具及指导书均放在一个精制的综色箱子里)

二、产品功能

训练模式

  训练内容

1、看图找组件训练;

2、组件拆装训练;

3、组件测量训练;

4、组件组合绘图训练。


练一 螺纹联接绘图训练

训练二 轴承联接与配合绘图训练

训练三 键连接与配合绘图训练

训练四 销连接与配合绘图训练

训练五 齿轮传动连接与配合绘图训练

三、产品特点

1、项目实际化:以常用实际联接与配合组件为训练对象;

2、功能系统化:看图找件、组件拆装、组件测量、组件绘图四位一体的训练模式;由简单组件到复杂组件的训练过程。

3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会

4、教学标准化:配套的训练指导书,教和学都十分方便、教学效果显著;

5、管理便利化:零件、测量工具及指导书均放在一个精制的箱子里,管理十分方便。

四、参考图片

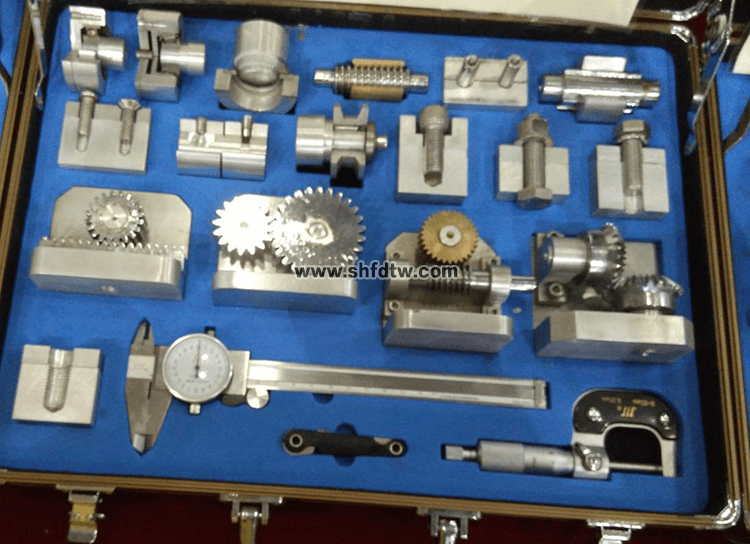

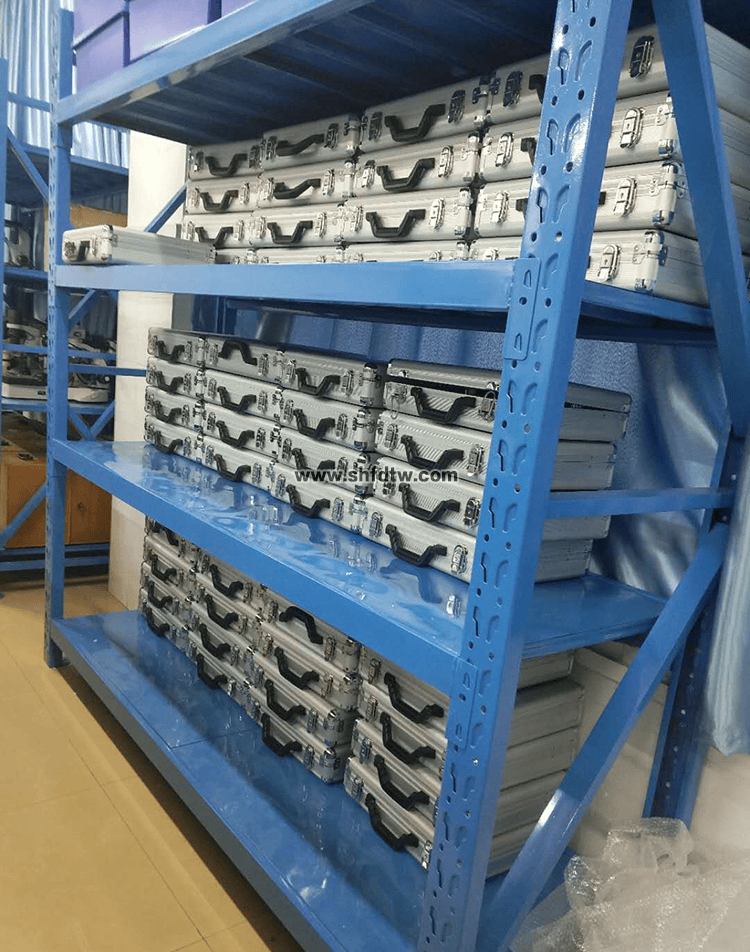

联接与配合实测绘图训练装置 (图1)联接与配合实测绘图训练装置 (图2)
