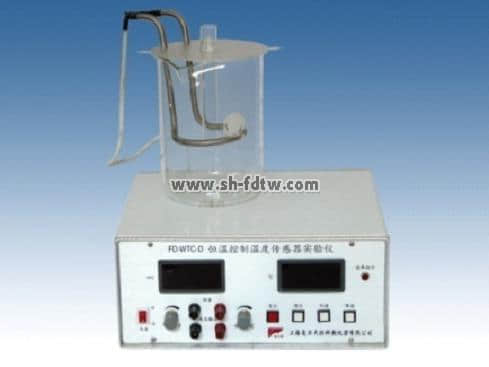

TW-WTC-D型 恒温控制温度传感器实验仪



　　
　　 温度传感器的特性测量和定标是大学普通物理热学实验和电磁学实验中的一个基本内容，是新的全国理工科物理实验教学大纲中一个重要实验。为开设好此实验，联合研制了采用 DS18B20单线数字温度传感器为测量元件的新一代恒温控制仪。

　　新仪器与同类其它仪器相比，有以下四个优点： 1)传感器体积小；2)控温精度高；3)无污染及噪声(无水银污染且不用继电器)；4)设定温度和测量温度均用数字显示。本实验仪器可用于各种温度传感器的特性测量和各种材料的电阻与温度关系特性测量实验，本仪器也可用于物理化学实验做恒温仪用，它是理工科大学普通物理实验必备的实验装置之一。

　　应用该仪器可以完成以下实验：

　　1．电流型集成温度传感器AD590的特性测量和应用

　　(1) 测量AD590输出电流和温度的关系，计算传感器灵敏度及0℃时传感器输出电流值。

　　(2) 用AD590传感器,电阻箱,数字电压表和直流电源等设计并安装数字式摄氏温度计。

　　(3) 测量集成温度传感器AD590在某恒定温度时的伏安特性曲线，求出AD590线性使用范围的最小电压。

　　2．测量半导体热敏电阻阻值与温度的关系，求该半导体热敏电阻的经验公式。

　　恒温控制温度传感器实验仪主要技术参数：

　　1．恒温控制温度范围 室温－80℃

　　2．控制显示分辨精度 0.1℃

　　3．直流稳压电源量程 2V-12V 连续可调

　　4．数字电压表量程 20V

　　5．数字电压表分辨率 0.001V
