TW-HY105固体流态化演示实验装置

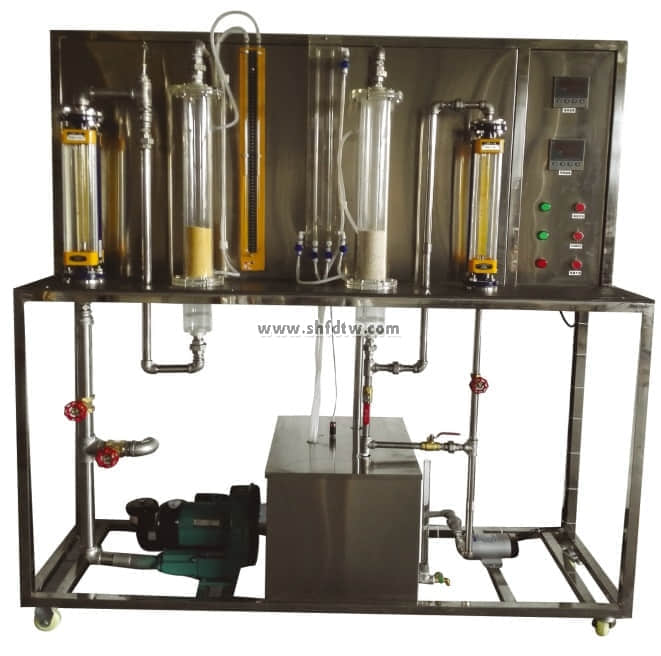

固体流态化演示实验装置(图1)

装置特点

1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本实验装置床体部分采用全透明优质有机玻璃制作,实验现象清晰,方便学生观察。
4、本实验装置聚式和散式流态化现象直观、稳定,具有良好的实验效果。
5、 所有管件和框架均采用304不锈钢材质,不锈钢设备均进行精细抛光处理,体现整个装置的工艺完美性。
6、装置设计可360度观察,实现全方位教学与实验。

装置功能
1、观察聚式和散式流化实验现象。
2、掌握流体通过颗粒床层流动特性的测量方法。
3、测定床层的堆积密度和空隙率。
4、测定流化曲线和临界流化速度。

设计参数
常压、常温操作。
流化床内流速 0.2m/s、流化床内压降 0.06—0.6KPa。
液体流量:40-400L/h。
气体流量:2.5-25 m3/h。

公用设施
水:装置自带不锈钢水箱,连接自来水。实验时经水泵进入流化床后循环使用。
电:电压AC220V,功率1KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自风机(自带气源)。
实验物料:变色硅胶和石英砂,外配设备:无

主要设备
鼓风机:旋涡气泵,功率 370W,最大流量50m3/h。
水泵为微型增压泵,额定流量10L/min,功率90W,扬程8m。
流化床管内径:φ70mm;高:700mm,优质全透明有机玻璃材质;固定床高度可达150mm,流化范围可达550mm。
流体发布器及颗粒支撑板,200目不锈钢。
蓄水箱:304不锈钢材质,容积60L。
流量测量:采用转子流量计测量,液体流量:40-400 L/h,气体流量:2.5-25 m3/h。
压差测量:床层压差测量采用倒U型压差计或U型压差计。
温度测量:采用Pt100铂电阻温度传感器进行检测和显示。
接触器、开关、漏电保护空气开关。
304不锈钢管路、水箱、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1600*500*1800mm(长×宽×高),带脚轮及禁锢脚。

测控组成


变量

检测机构

显示机构

执行机构

液体流量

转子流量计

就地显示

手动调节

气体流量

转子流量计

就地显示

手动调节

流体温度

铂电阻温度计

数字温度仪表
