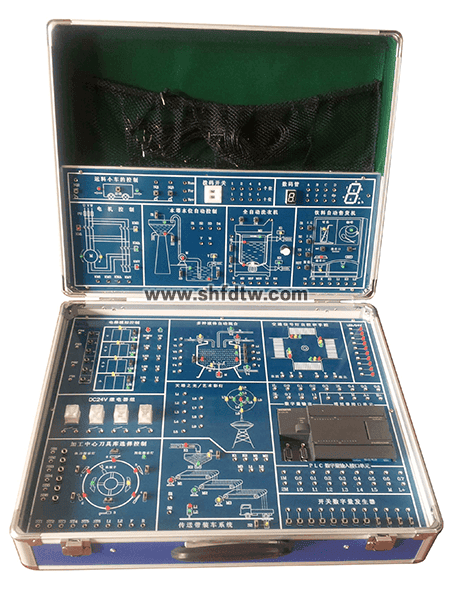

TW-X57型 PLC可编程实验箱（组态工控）
TW-X57型PLC可编程实验箱（组态工控）。我们电工电子、自动化和机电专业的老师，对PLC（可编程逻辑控制器）这门课都不陌生。这门课理论性、实践性都极强，学生能不能真正入门，关键就在动手这一环。但传统教学里，要么设备庞大固定，要么实验现象不够直观，学生对着梯形图和一堆按钮，常常摸不着头脑。这套实验箱，正好解决了我们不少痛点。
一、为什么它适合我们的课堂？
从“黑匣子”到“透明课堂”——组态软件的引入
我们职业院校的学生，思维活跃，对直观、动态的东西接受度最高。这套设备最大的亮点，就是集成了MCGS工控组态软件。有了它，PLC内部那些看不见的程序逻辑、数据流动，都能通过屏幕上动态的“组态棒图”实时展示出来。
比如说，以前做交通信号灯实验，学生只能看到实验箱上几个灯在闪，程序有没有按逻辑走，得靠猜。现在用TW-X57，屏幕上直接显示一个路口，红、黄、绿灯按控制时序亮灭，车辆的流动动画也同步进行。程序哪里出错了，看一眼屏幕动画卡在哪，一目了然。这种“所见即所得”的教学方式，能把学生从枯燥的指令记忆里拉出来，去真正理解控制逻辑本身。这感觉，就像给PLC开了一扇“透视窗”。
硬件配置“稳”，紧跟工业主流
工控行业，西门子的S7系列是“大户”。这套实验箱搭载的是西门子smart sr40主机，这点非常关键。学生在学校就接触主流型号，毕业去企业上手快，无缝衔接。而且它的技术指标很务实：AC220V供电，带过载保护；配有RS232通信接口和PC/PPI电缆，还贴心地增加了USB转串口适配器。现在大家用的基本都是笔记本电脑，这个细节让我们老师省了不少心，上课再也不用到处找带串口的旧电脑了。所有I/O点也都并联引到了外部端子，学生接线、排查故障，操作空间很大，非常符合我们实训课“真刀真枪”动手的要求。
二、能带学生做些什么？——实验项目设计有层次
这套实验箱的另一个亮点，是它的实验项目设计得很有梯度，特别适合我们分层教学。
基础指令与经典案例全覆盖
它配了15个核心实验项目，从最基础的“基本指令编程练习”开始，让学生先过“指令关”。紧接着就是经典的工业场景模拟：
交通信号灯自动控制：理解时序逻辑。
四层电梯控制：掌握楼层呼叫、位置判断等复杂逻辑。
自动送料装车、水塔自动供水：贴近真实工业流程。
电机星角启动、继电器控制：巩固电机拖动知识。
这些项目，把PLC应用中最典型的场景都涵盖了。学生从简单到复杂，逐步建立起完整控制系统设计的思路。
从“验证”到“创新”：学生也能自己做组态
更让我觉得实用的是，这套系统不只让学生“用”现成的组态图。在掌握基础后，可以鼓励学生自行编辑组态棒图，来配合自己设计的PLC程序。比如学完“艺术彩灯”实验，有学生会自己设计节日彩灯的动态界面，用组态画面来模拟，再和PLC程序联调。这个过程，既锻炼了PLC编程能力，又让学生接触了上位机监控画面开发，相当于一个小的综合设计项目。这对他们参加技能大赛，或者将来从事系统集成类的工作，都很有帮助。
三、给同仁们的一点使用建议
设备再好，关键在用。用这套实验箱几年，我也有几点小体会：
用好“组态”这根拐杖：刚开始讲程序逻辑时，多让学生结合组态动画观察，先建立“输入-程序-输出-现象”的直观联系。等他们入了门，再逐步引导他们脱离动画，只看指示灯和程序状态，提升调试能力。
与电工实训深度融合：实验箱上有很多扩展端子，我会要求学生在完成基础实验后，自己外接实际的按钮、继电器或小型电机模型来搭建系统。这样能把PLC控制与强电电路、接线工艺结合起来，避免“只会编程，不会接线”的尴尬。
发挥配置清单的优势：设备清单里提供了全套的实验程序和组态程序，这对我们备课是很大的支持。但我会建议年轻老师，在备课时一定要自己把每个实验都完整做一遍，特别是调试通讯（RS232转USB）的环节，确保上课时能快速排除连接问题。
总的来说，TW-X57型PLC可编程实验箱（组态工控） 是一套非常贴合我们职业院校教学实际的产品。它既满足了PLC指令和基本编程的教学，又通过组态软件提升了教学的直观性和深度，硬件配置也紧跟工业主流。它就像我们课堂上的一个得力助手，帮助我们把PLC这门“难”课，教得更活、更透，让学生真正学懂、会用。
如果大家对这个设备在具体课程中的应用细节感兴趣，或者有什么更好的教学方法，欢迎随时一起交流探讨。
