TW-Z66台虎钳实测绘图训练装置

从“纸上谈兵”到“实战演练”：TW-Z66台虎钳实测绘图训练装置的教学实践

各位机械专业的同行和同学们，大家好。我是一名长期在一线从事机械制图教学的职业院校教师。今天，我想结合自己的教学实际，和大家聊聊一款我认为非常实用的实训装置——TW-Z66台虎钳实测绘图训练装置。

一、为什么我们需要“实测绘图训练”？

说实话，在没遇到这款装置之前，我们学校的机械制图课，理论教学和动手实践之间总存在不小的“断层”。学生们能背得出视图表达的理论，但一拿到实体零件，如何测量、如何选主视图、如何标注尺寸公差，经常不知所措。这种现象，不只我头疼，相信很多同仁都有同感。

后来，学校引进了TW-Z66台虎钳实测绘图训练装置，打开工具箱的那一瞬间，我眼前一亮。这个装置外形尺寸仅410mm×310mm×100mm，总重3公斤，属于便携组合式设计，所有零件、测量工具和指导书都整整齐齐放在一个精制箱子里。麻雀虽小，五脏俱全。我第一节课就告诉学生，咱们今年的测绘实训，就靠这个小小台虎钳来磨手艺了。

二、TW-Z66的核心功能与训练内容

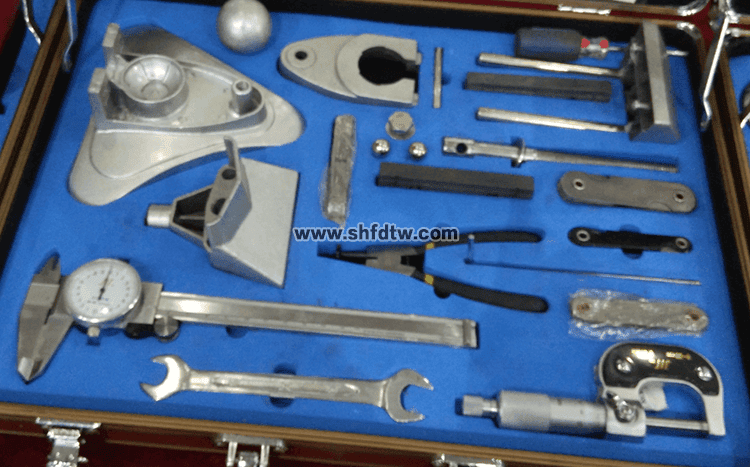

装置的思路非常清晰，核心测绘对象是一台精制小型台虎钳，配套的测量工具有游标卡尺、外径千分尺、螺纹样板、圆弧样板以及各种扳手和螺丝刀。从教学设计的角度来看，它把整个训练过程分成了六个层层递进的环节。

第一个阶段是拆装训练。我让学生对照零件图，先把台虎钳拆成一个个零件，了解螺纹传动和夹紧机构的工作原理，再原样装回去。这个过程看起来简单，但很多学生连内六角扳手怎么用都搞不清楚，真上手了才知道什么叫“眼高手低”。

第二个阶段是零件测绘训练。拆完之后，学生要对每一个零件进行尺寸测量，在坐标纸上画出零件草图。这个时候，螺纹样板和圆弧样板就用得上了——测量螺纹牙型和圆弧半径，光靠估算可不行。我们班里有个学生第一次量出来的螺距偏差很大，自己反复试了好几次才找到正确读数，这种亲身体验比我说一百遍都管用。

第三个阶段是零件图与装配图绘制。零件测绘完成后，学生要正式绘制零件工作图和装配图，标明尺寸公差和技术要求。这是一个综合性的挑战——既要掌握每个零件的独立画法，还要把装配关系表达清楚。最终提交的图纸文件会整理成册，作为实训考核的重要依据。

三、TW-Z66的产品特点与教学优势

这台装置有几个突出的设计特点，特别适合咱们职业院校的教学需求。

一是项目实际化。它不拿一些“看着好看但实际没用”的虚拟模型来训练，而是用真正的精制小型台虎钳作为实训对象，学生画出来的图纸直接对应真实产品。这一点我特别看重——学生以后走上工作岗位，面对的就是真实的零部件，提前适应这个节奏非常重要。

二是功能系统化。拆装、测绘、绘制装配图、绘制零件图四位一体，从简单组件到复杂组件逐步推进。有个学生刚开始画装配图的时候，螺杆和螺母的相对位置怎么都画不对，后来拆开来对照着实物反复琢磨才搞明白。这种由实践到理论的回归，正是实训教学的意义所在。

三是学生大众化。装置体积小巧、组合便携，两三人一组，能让尽可能多的学生获得充分的训练机会。我们班四十多个学生，分成十几组，每人都能动手操作，不用争抢设备。

四是教学标准化与便利化管理。配套的训练指导书把教和学都梳理得明明白白，所有的零件和工具都收纳在一个精制箱子里，管理起来非常方便。

四、结语

台虎钳测绘是机械类专业的经典实训项目，但传统的测绘教学往往受限于设备和场地。TW-Z66台虎钳实测绘图训练装置把核心功能浓缩在便携工具箱里，让实训课变得更加灵活高效。我教了十来年机械制图，用过不少实训设备，TW-Z66在我看来确实是一款贴合职业院校教学实际的好工具。当然，再好的装置也只是辅助，真正让学生把技能学到手，还得靠咱们老师的用心引导和学生的反复练习。希望我的分享能给各位同行一些参考，也欢迎大家一起交流教学心得！
