TW-Z67齿轮泵实测绘图训练装置

一台“小箱子”解决制图教学的“老大难”：聊聊TW-Z67齿轮泵实测绘图训练装置

各位同行老师，大家好！

今天想跟大伙聊聊我们在《机械制图》实训课上的一个“新帮手”——TW-Z67齿轮泵实测绘图训练装置。说实话，搞了这么多年职业教育的机械教学，最头疼的事莫过于“理实脱节” ：学生们在课堂上投影作图、三视图背得滚瓜烂熟，可一到实训室面对真实的零部件，拿着游标卡尺和千分尺却无从下手。直到我们引入了这款TW-Z67装置，孩子们的动手热情才算是真正被点燃了起来。

一、打开箱子，精密配置“五脏俱全”

当我第一次把这套装置拎进教室时，学生们都好奇地围了上来。这箱子外观尺寸只有410mm×310mm×100mm，重量不过3公斤，看上去跟个精致的工具箱没什么区别。

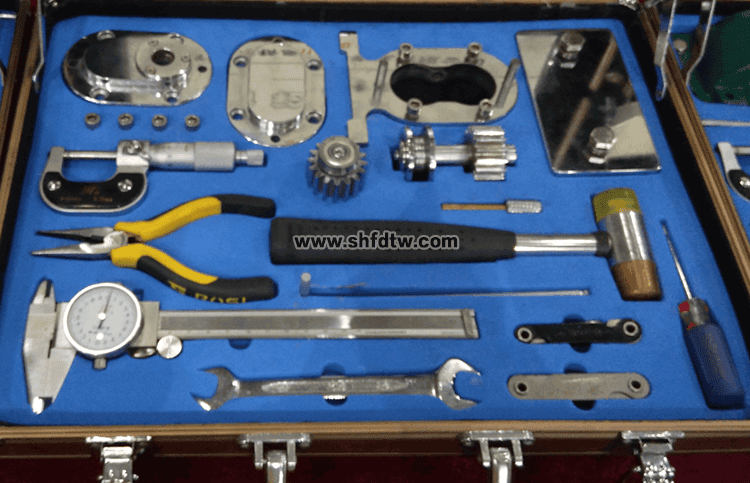

可一打开箱子，里面别有洞天：最显眼的是一台精制小型齿轮泵，这可是咱们测绘训练的“主角”；旁边整齐排列着全套组装测量工具——游标卡尺、外径千分尺、螺纹样板、圆弧样板，还有拆装用的外六角扳手、内六角扳手、尖嘴钳和螺丝刀等。最贴心的是，厂家把所有零件、测量工具和指导书都严丝合缝地收纳在箱子里，用完一收就能带走，对我们实训室管理来说真是省了大心了。

二、从“拆得开”到“画得出”——四位一体的实训真功夫

很多老师都有同感：学生们拿着齿轮泵敢拆却不敢画，画出来的图跟实物的配合公差对不上号。TW-Z67这套装置的设计思路很有针对性，把齿轮泵拆装、零件测绘、装配图绘制和零件图绘制整合成一个四位一体的训练模式，带着学生从简单组件逐步过渡到复杂组件。

我们的实训课上主要安排了七个训练项目：

训练一是齿轮泵组装训练。学生们先把齿轮泵完全拆解，齿轮、轴、泵体、端盖一个个分门别类摆好，再按照正确的装配顺序装回去。整个过程中，学生们不仅熟悉了零部件的结构和位置关系，还对主动齿轮、从动齿轮、泵体、前后端盖及密封装置等有了直观认识。

训练二到训练四是测量与计算的核心环节。齿轮泵齿轮参数测量与计算这个项目尤其考验耐心，模数、中心距、齿顶圆直径这些概念在课本上只是一串公式，但真到了用游标卡尺去量的时候，学生们才真正理解“精度”两个字的分量。我们用的这个装置中心距是32±0.02mm，模数m=2，精度等级7-7-8，对测量手段提出了不低的要求。零件尺寸测绘和标准零件尺寸的确定练下来，学生们对公差配合的理解明显上了一个台阶。

训练五到训练七是绘图成果的输出阶段。学生们要将测量数据转化为零件图和装配图，完成从“实物”到“图纸”的标准化表达，最后还要整理归档整套图纸文件。这一步正好把《机械制图》课程中零部件测绘的所有关键技能都串了起来，让学生体会到工程图样从测量到表达的完整流程。

1. 走进更多课堂的“小体量”设计

以往实训时往往是一大群人围着一台设备转，后排的学生根本看不清拆装细节。TW-Z67的优势在于它体积小、重量轻，两三个人一组完全够用。这样一来，每个学生都能上手操作，实训效率大大提升。箱子里配套的训练指导书也很实用，内容循序渐进，学生们照着步骤自己就能推进，老师可以腾出手来重点关注那些卡壳的同学。

2. 配套资料——教学标准化的重要支撑

值得一提的是，这套装置不仅提供了一台精度不错的齿轮泵实物和全套工具，还配备了实训指导书和教学资料。有些型号版本还附带了齿轮泵模拟组装视频和实物组装视频，从工作原理到零件草图绘制、尺寸标注再到装配过程，每个环节都有视频讲解，这在翻转课堂和课前预习中特别管用。

三、从实训室到岗位——一个小小的齿轮泵，连接着大大的职场

齿轮泵作为液压系统中常用的一种定量泵，具有结构简单、工作可靠、体积小、自吸性好等特点，在机床、工程机械、石油化工等领域应用非常广泛。学生在校期间对齿轮泵的结构和测绘方法掌握得越扎实，走上工作岗位后适应能力就越强。有些兄弟院校甚至以“齿轮泵测绘”项目为载体，设计了“五真”教学情境和“虚-实-虚”循环的技能训练路径，学生在角色轮动中团队协作素养提升明显。

实话实说，TW-Z67并不是什么“高大上”的昂贵设备，但它胜在实用、好用、耐用。对我们职业院校的老师而言，教学效果好不好，关键看学生们能不能把技能真正学到手。有了这套装置，齿轮泵测绘实训不再是纸上谈兵，学生们也不再害怕面对真实零件，课堂上那种“我能行”的劲头，是当老师最欣慰看到的。
