TW-Z64联接与配合实测绘图训练装置
一、TW-Z64：把“死教材”变成“活零件”
产品参数速览
这套TW-Z64联接与配合实测绘图训练装置来自上海天威教学，外形尺寸410×310×100mm，总重5kg。一个小箱子拎起来就能进教室，比以往那种焊在操作台上的测绘教具灵活多了。

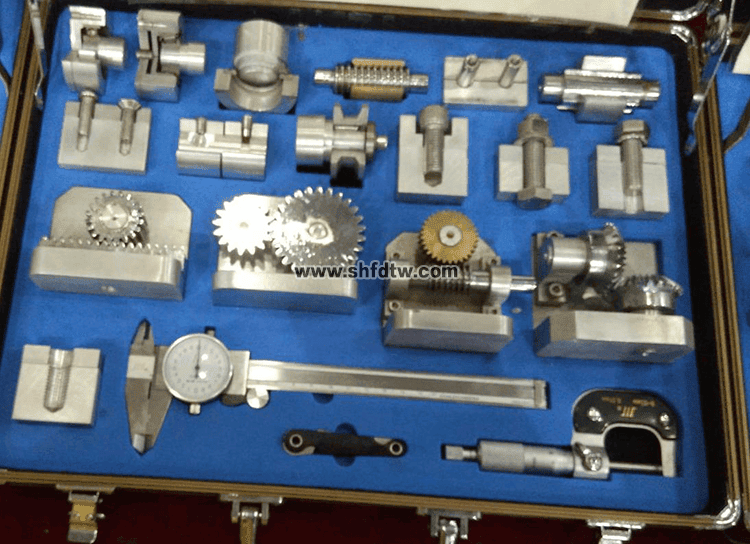

翻开棕色铝合金收纳箱，内嵌定位座板，每个零件和工量具都有专属凹槽，刻着名称和外形轮廓。找零件对号入座，下课清点一眼就能看出少了啥，值日生不用喊“老师这个放哪”。
核心配置为 17 件常用联接与配合组件，覆盖五大类：
螺纹联接：外六角螺栓、内六角螺栓、双头螺栓、螺钉、紧定螺钉；
轴承联接与配合：深沟球轴承、圆锥滚子轴承、推力球轴承；
键联接与配合：平键、矩形花键；
销联接与配合：圆柱销、圆锥销；
配套常用测量工具与拆装工具：游标卡尺、外径千分尺、内外六角扳手、尖嘴钳、螺丝刀等，开箱就能开工。
告别“黑板绘图的尴尬”
以前上测绘课，老师拿个模型在讲台上转，坐后排的学生只能靠想象画图。TW-Z64主打“小型、组合、便携”，两三人一组，每组发一个实训箱，全员都在动手。实训室使用率明显提升，测绘不再是少数前排同学的“特权课”。
二、四位一体：从“看图找件”到“独立出图”
第一阶：看图找组件
给定一张装配示意图，让学生对照装置找到对应的实物零件。基础较差的学生也能在箱子里找到螺栓、齿轮等实物，消除对抽象图形的畏难情绪，为后续测量绘图打好基础。
第二阶：组件拆装训练
拧螺栓、拆轴承、拔销子。用实物理解螺纹旋向、轴承内外圈配合关系、键槽定位方式，比在PPT上点鼠标生动得多。比如圆锥滚子轴承“背对背”“面对面”安装方向——用过一次就记住了。
第三阶：组件测量训练
这是TW-Z64联接与配合实测绘图训练装置的核心价值。学生用游标卡尺测螺栓大径小径，用外径千分尺卡轴承内外径，用螺纹样板对牙型角。测完之后自己判断：这个螺纹是M还是细牙？这个轴颈选什么配合公差？实训中反复强调：测量不准，后面全是错的。
第四阶：组件组合绘图训练
从简单的螺栓连接图画起，逐步过渡到轴承座装配图、齿轮啮合图。要求学生拿出规范的机械图纸——三视图要全，剖面线要打，尺寸标注要规范，粗糙度和形位公差要交代清楚。
三、职业院校为什么要配这套装置
教学标准化与管理便利化
TW-Z64配备完整的实训指导书，涵盖五大训练模块的教学步骤、测量要点和绘图范例。新老师拿到手就能开课。每个零件都有自己的凹槽定位板，下课清点直观高效。
覆盖五大实训模块
五大类组件对应五个专项实训模块，即螺纹联接绘图训练、轴承联接与配合绘图训练、键连接与配合绘图训练、销连接与配合绘图训练、齿轮传动连接与配合绘图训练。一套设备跑通全部内容，不用重复采购。
四、实操建议与学生常见问题
上课流程一般这样安排：
第1-2课时（认知与拆装）：发放实训箱，对照清单认识零件，完成拆装练习；
第3-4课时（测量训练）：测量指定零件并记录数据；
第5-6课时（绘图出图）：完成零件测绘图纸，提交。
学生常见问题集中在测量漏数，比如螺栓只量全长不量螺纹长度，轴承只量外径不量内径。还有就是比例和布局出问题——主视图画太大，其他视图塞不下了。这些问题暴露了就在实训中当面纠正，学生印象最深。
五、总结
TW-Z64联接与配合实测绘图训练装置（11000元左右）是职业院校机械类专业性价比很高的实训设备。它解决了测绘实训“缺实物、缺工量具、缺规范流程”的痛点。学生在实训中接触到与实际工程对接的真实零件和规范的测量工具，练出的能力才是企业需要的。下学期我将引入三维扫描和CAD逆向建模模块，让传统测绘与现代数字化设计进一步融合。各位同行如果对这套设备的实训教案感兴趣，欢迎课后交流。
