TWSW-01A型PLC可编程控制实验装置

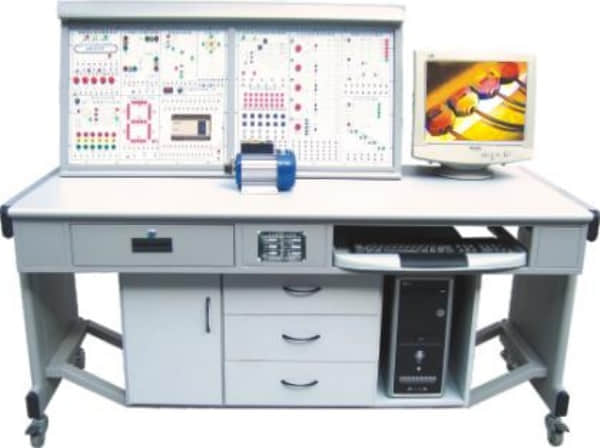

PLC可编程控制实验装置(图1)


单价:17500元/台(电脑自配)

  “TWSW-01A型可编程控制器实验装置”是专为目前我国各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。可编逻辑可编逻辑控制器、通信编程器、GXDeveloper7.0编程软件、MCGSV5.5工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体,可直观地进行PLC的基本指令练习、多个PLC应用的模拟实验及实物实验,可编程实验台同时也为高层次的设计开发实验提供良好的条件。PLC教学实验装置为了结合教学要求,设计过程中参考了国内多种教材,从中精选出典型性的实验项目,另外还配套三相鼠笼异步电机。

1、可靠性、灵活性强提供实验所需的+24V直流电源,设计时将容易损坏的功能及对学生没有技能要求的线路直接接好,保证设备的可靠性。设有过压保护电路,当电源电压超过了主机所能承受的范围,即自动报警并切断电源,使主机不会因承受过高的电源电压而导致损坏。还设有电流型漏电保护器充分保证人身安全。学生可充分利用面板上的资源进行实验,灵活方便。

2、直观性强面板布局合理、图线清晰分明,板上印有必需的文字说明,在保证接线正确、编制程序无误的情况下,只要细心地操作,就能形象、直观地显示程序执行的过程和结果,从而检验编程的正确性。

3、采用先进、易用的PLC配备日本三菱FX3U-38MR型可编程控制器(用户也可选择其他品牌控制器,价格另仪)。

4、组态棒图教学采用MCGS工控组态软件,所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图,进行实验动态跟踪教学。

技术性能
1、输入电源:三相四线-380V±10%50Hz
2、工作环境:温度-10℃-+40℃相对湿度<85%(25℃)海拔<4000m
3、装置容量:<250VA
4、重量:80Kg
5、外形尺寸:117×73×130cm3

本实验装置提供以下实验项目:
1.可编程控制器的基本指令编程练习
2.LED数码显示控制
3.装配流水线的模拟控制
4.天塔之光模拟控制
5.步进电机运动控制(实物)
6.直线运动控制系统
7.运料小车控制模拟
8.十字路口交通灯控制
9.四层电梯控制系统的模拟
10.三相鼠笼式异步电动机点动控制和自锁控制(实物)
11.三相鼠笼式异步电动机联锁正反转控制(实物)
12.三相鼠笼式异步电动机带延时正反转控制(实物)
13.三相鼠笼式异步电动机星/三角(Y/△)换接起动控制(实物)
14.水塔水位的控制模拟
15.装配流水线的模拟控制
16.液体混合装置控制的模拟
17.机械手动作的模拟
18.传送带的模拟
19.自动配料系统控制的模拟
20.轧钢机控制系统模拟
21.邮件分拣系统模拟
22.自动售货机的模拟控制
23.加工中心的模拟控制MCGS组态棒图实验教学
24.利用已编辑好的组态棒图,对以上任何实验进行动态跟踪实验教学
25.针对实验项目的具体要求,学生自行编辑组态棒图,进行教学实验
