TW-X31自控/计控原理实验箱

用好TW-X31实验箱，让自控/计控原理课“活”起来

咱们职业院校的学生，动手能力强是优势，但一碰到自控原理、计控原理里那些抽象的概念、复杂的公式，往往就头大。说实在的，我早些年上课也犯愁，光在黑板上画框图、推导传递函数，讲得口干舌燥，底下学生眼神还是发懵。直到我们教研组引进了TW-X31自控/计控原理实验箱，这课才算真正“活”了过来。

一台设备，两门课程，这才是“高性价比”的实训方案

咱们学校经费要花在刀刃上，设备采购也得讲究实用。TW-X31这个实验箱，最大的好处就是自控/计控二合一。它不是那种只能做单一实验的“死箱子”，而是一个模块化的开放平台。

以前，自控原理实验要一套设备，计算机控制技术实验又要另一套，设备切换麻烦，学生也容易混淆。现在好了，一个实验箱全搞定。它核心用的是8088微处理器，方便咱们进行计算机控制技术的软件编程，同时通过RS232或者USB口跟上位机通讯，学生编好程序，直接就能在箱子上看到实际控制效果。这种“一机多用”的设计，既节省了实训室空间，也让我们老师在排课时更加灵活，真正做到了物尽其用。

从“纸上谈兵”到“真刀真枪”，模块化设计搭建认知桥梁

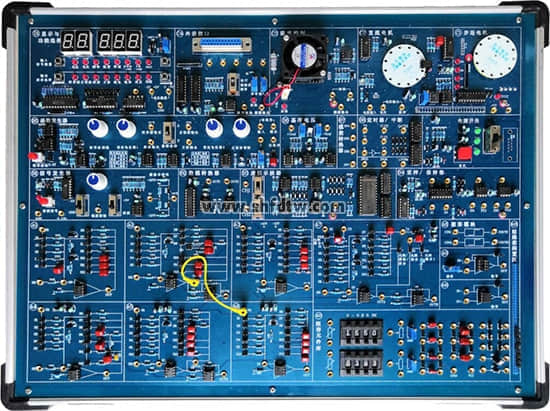

我特别喜欢这个实验箱的模块式结构。它把复杂的控制系统拆解成了一个个看得见、摸得着的单元。

运放模拟单元：让“环节”不再抽象

比如说，讲“典型环节”的时候，过去学生很难理解比例、积分、惯性到底是什么意思。现在，实验箱上提供了8个OP07运放模拟单元，每个单元都配好了精密电阻和电容。上课时，我会带着学生，像搭积木一样，按照电路图，用导线把相应的阻容元件和运放连接起来。当他们亲手搭建出一个比例积分（PI）环节，通过函数发生器给个阶跃信号，再用箱子上自带的虚拟示波器看到输出波形慢慢变化时，不用我多解释，他们自己就能悟出“积分”的物理意义。

虚拟示波器：把看不见的“频率特性”显示出来

这个实验箱还集成了虚拟示波器功能，这是我最满意的一点。以前做频域分析实验，伯德图、奈奎斯特图都得靠手绘，费时费力还不准确。现在，实验箱能直接测量并显示对数幅频特性曲线、相频特性曲线。学生们一边调整校正网络的参数，一边看着屏幕上的曲线实时变化，这种直观的体验，比在黑板上讲十遍“超前校正可以增加相角裕度”都管用。

贴近工程实际，让教学紧跟技术前沿

作为职业院校的老师，我们培养的是未来的技术技能人才，教学内容必须贴近实际工程应用。

丰富的控制对象，激发学习兴趣

TW-X31实验箱自带了好几个外围控制对象，比如步进电机、直流电机，还有一个温度控制模块。这就把实验从纯模拟电路扩展到了真实的物理系统。我带学生做“数字PID控制实验”时，就让他们分组比赛，看哪一组能把直流电机的转速调得又稳又快。学生们看着转速波形，为了把超调量压下来，会主动去研究比例、积分、微分系数的配合。这种“做中学”的方式，极大地调动了他们的积极性。

开放接口，支持“二次开发”

更难得的是，这个实验箱还支持二次开发。它把8253定时器、8259中断控制器、A/D、D/A转换的地址都开放给了用户。对于那些学有余力的同学，或者是我们开设的“电子设计竞赛”集训，这就成了一个极佳的开发平台。学生可以基于这个硬件，编写更复杂的控制算法，比如最少拍控制、大林算法，甚至进行多变量解耦控制实验，实现从验证性实验到设计性、创新性实验的跨越。

总结

总的来说，TW-X31自控/计控原理实验箱在我们专业教学中，扮演了“桥梁”的角色——它一头连着抽象的理论，一头连着工程实践。它扎实的硬件基础、丰富的实验项目和开放的设计思路，让我们的教学能够真正实现“理实一体化”。如果你也在为自控、计控课程的教学效果发愁，不妨试试这台设备，相信它也能让你的课堂焕然一新。
