一根线背后的功夫——TW-QY02气动PLC实训装置导线连接教学手记

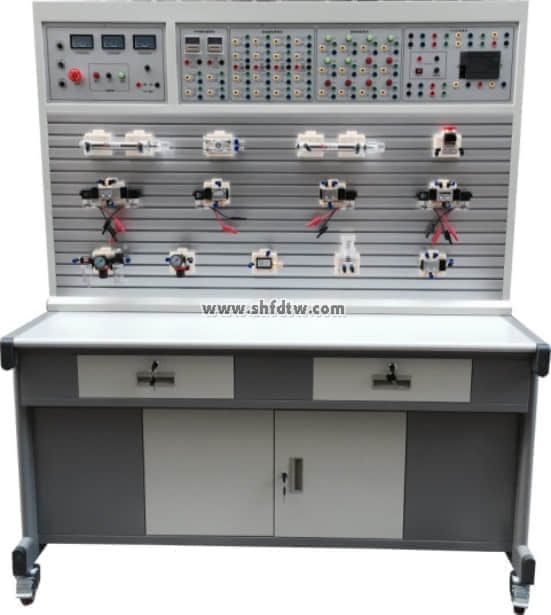

每次带学生走进气动PLC实训室，看到TW-QY02实训装置那面带“T”沟槽的铝合金面板，心里总有几分踏实。这台设备在我们学院已经用了快四年，从最初的新设备到如今被一届届学生摸得油亮，它见证了不少学生从接线“小白”到能独立完成回路调试的成长。今天就想聊聊这个装置上最基础、却最考验人的一个环节——导线连接。

先说说这台设备到底“好”在哪

TW-QY02的气动元件全是独立模块，装在有弹性插脚的底板上，学生想把哪个气缸、哪个电磁阀挪到面板哪个位置都行，布局特别自由。回路搭接用的快换接头，插拔方便，不像有些设备拧半天螺丝还容易滑丝。PLC主机用的是三菱FX1S-20MR，12路开关量输入、8路继电器输出，带气动实训足够了。电气控制采用DC24V低压，气源额定压力0.8MPa，学生上手操作的时候安全上不用太操心。这些特点直接决定了导线连接教学能不能“放得开”——设备不够灵活，学生就只能照着固定图纸接线；接口不好用，时间全耗在拧螺丝上，哪还有精力去理解I/O分配和气动逻辑的对应关系。

导线连接这件事，急不得

第一步：看懂电路图再说接线

每年新学期第一堂接线课，我都会先“踩一脚刹车”。学生看到一堆导线和模块，手就痒，恨不得马上动手插线。但在我这儿，不把I/O电路图读明白，线一根都不许接。

TW-QY02的实训指导书上，每个气动回路都配有对应的PLC输入输出分配表。比如双作用气缸换向回路，接近开关接X0、X1，电磁阀线圈接Y0、Y1，这些在图纸上写得清清楚楚。问题在于，不少学生养成了一个坏习惯：不看地址表，凭感觉往端子上插。去年有个小组做单缸连续往复动作回路，程序死活跑不通，查了半天发现输入侧把两个传感器的线接反了——X0和X1调了个位置。事后那学生跟我说“老师，线接错了程序也跟着错，太坑了”。我说对啊，接线不是独立的事，导线就是你写的程序在物理世界里的“延长线”，延长线接反了，逻辑再对也白搭。

第二步：接线工艺里有真功夫

地址看明白了，动手接线又是另一关。我给学生定的规矩是：线要一根一根接，接完一根用万用表过一遍。不是不信任学生的记性，而是电气接线这种事，一根漏接或错接，后面调试的时候能让你找一上午。

TW-QY02的输入输出端子都集中在模块面板上，接线空间算是充裕的。但我注意到，学生最容易出问题的地方恰恰是“自认为没问题”的地方。导线插进端子时没插到底，外表看着接上了，实际接触不良；或者插的时候用力过猛，把端子里的弹片压变形了。这些问题万用表的通断档一测就露馅，但如果不测，等通电以后PLC的输入指示灯不亮，学生就开始慌了，到处乱拔乱插，反而容易把好的线搞坏。

有一回实训，一个平时挺细心的女生，做双手操作回路，接完线通电后发现输出侧电磁阀没反应。她反复检查程序，确认逻辑没问题，又去查气路，也没毛病。我让她拿万用表测输出端子的电压，她测了一圈说“Y0有24V”。我说那你测测电磁阀线圈两端。她测完愣了一下——线圈那一侧没电。顺着线往回找，发现是中间一根导线的端子压接处铜丝断了，外面绝缘皮还裹着，肉眼根本看不出来。这种“隐形故障”在接线实训里太常见了，排查的唯一办法就是养成逐段测量的习惯。

接线排故：比接对线更难的是找出错在哪

从指示灯入手，顺藤摸瓜

学生接线完成后，我一般不直接告诉他们哪里错了，而是先让他们看PLC主机上的输入输出指示灯。三菱FX1S-20MR每个输入输出点都有对应的LED指示灯，触发传感器的时候输入灯应该亮，程序执行时输出灯应该亮。如果输入灯不亮，问题在传感器到PLC输入端子这一段；如果输入灯亮了但输出灯不亮，那大概率是程序逻辑问题；如果输出灯亮了但气动执行元件不动，那就要查输出端子到电磁阀这段导线了。

这个排查思路说起来简单，但学生在实操中往往容易“跳步”。一看到气缸不动作，第一反应就是“程序错了”，然后去改程序，改了半天还是不动，才想起来查线。我在巡回指导的时候经常提醒他们：先外部后内部，先供电后信号，这个顺序不能乱。

几个反复出现的老毛病

带了这么多届学生，导线连接环节的毛病其实就那么几个类型。一是公共端COM没接，尤其是输入侧的汇点式接法，学生只顾着把信号线接上，忘了COM端要形成回路。二是输出侧电源正负极搞反，虽然DC24V反接一般不至于烧模块，但电磁阀肯定不动作。三是导线颜色不区分，红色蓝色黄色混着用，接的时候自己都记不清哪根是哪根，出了故障根本没法查。所以我现在上课第一件事就是要求：红色走正极，蓝色走负极，黄色绿色走信号，颜色必须区分开。

写在最后

TW-QY02这台设备的价值，不在于它有多少个气动回路可以做，而在于它把“接线”这件事从纸面练习变成了真刀真枪的动手操作。学生在面板上一根一根地接线、一段一段地测量、一个故障一个故障地排查，手上沾了铜屑，额头上冒了汗，这些体验是看PPT、做仿真替代不了的。导线连接看起来是最基础的技能，但恰恰是这最基础的一步，决定了后面PLC编程和气动调试能走多远。线接不明白，后面都是空中楼阁。这话我跟学生说过很多遍，每次说的时候，他们不一定全听得进去，但等他们自己吃了几次亏，回过头来就明白老师的苦心了。
