机械原理示教陈列柜

机械原理示教陈列柜

型号: A4030
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 6368 个人关注过该产品

《机械原理》示教陈列柜

一、概述:

《机械原理》示教陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲设计的电化教学设备。演示形象逼真,运行可靠,制作工艺美观,使用本陈列柜可提高教学效果,节约学时是一套现代化机械课程教学应用实验室设备。

机械原理示教陈列柜(图1)

机械原理示教陈列柜(图2)

二、技术规格:

1、本陈列柜共分十个单体陈列柜组成,陈列柜体外形尺寸:1200×530×1900mm(长×宽×高)

2、具有多功能语音播放控制系统。语音解说同步演示,采用单独驱动由电脑或电子设备控制运转演示。控制采用液晶触摸屏控制和遥控控制自动运行讲解、可顺序循环与重复播放运转,又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。

3、柜体采用1.0mm厚的SPCC冷扎板焊接而成,表面采用中温磷化喷塑制作,柜体刚性好。柜内陈列面板为超豪华铝塑夹层板,承载性好。板面附有必要的图表和文字说明,外形美观大方,经久耐用。

4、柜顶部装有照明日光灯,柜背设有对开门,有利维护设备和方便维修。柜下部设有柜箱,方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮,方便移动,符合人机工程要求。

5、模型材料采用铝合金、亚克力有机板与工程塑料制造;

机械原理示教陈列柜(图3)

三、陈列柜的基本参数及配置:

序号与名称

陈  列  柜  内  容

第一柜

机器与机构

前言、内燃机、蒸汽机、缝纫机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副

第二柜

平面连杆机构的基本形式

铰链四杆机构:曲柄摇杆机构2件、双曲柄机构、双摇杆机构2件。

单移动副机构:曲柄滑块机构、曲柄摇块机构、转动导杆机构、移动导杆机构

双移动副机构:曲柄移动导机构、双滑块机构、双转块机构

第三柜

平面连杆机构

机构运动简图:泵2件、泵的简图2件、颚式破碎机与间图。

连杆机构:飞剪、压包机、翻转机构、摄影升降机、天平、起重机。

第四柜

凸轮机构的形式

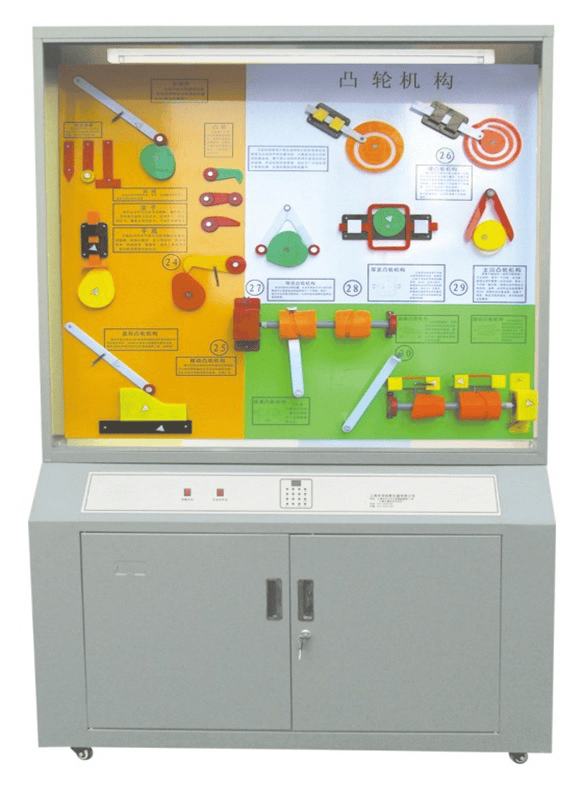

盘形凸轮3件:滚子、尖端、平面、移动凸轮轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回凸轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构。



第五柜

齿轮传动的各种类型

平行轴传动:外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮机构。

相交轮传动:直齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮机构

相错轴传动:螺旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构。

第六柜

轮系的基本形成

渐开线齿轮各部分名称、浙开线的形成、摆线的形成、齿数、模数、压力解、齿高系数。

第七柜

轮系的基本形成

周转轮系、差动轮系、行星轮系、定轴轮系合并一件、获得大传动比,实现特定的运动、运动的合成、旋转线、用于传递、运动的分解、谐波运动减速器,摆线针轮行星减速器、汽车差速器两种动作。

第八柜

间歇运动机构

齿式棘轮机构2件、摩擦式棘轮机构、外啮合槽轮机构,内槽轮机构,球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全轮机构(2件)、凸轮式间歇机构2件、停歇连杆机构、停歇导杆机构

第九柜

组合机构

串联组合:行程扩大机构、换向传动机构

并联组合:齿轮连杆曲线、实验给定轨迹的机构2件、实验变速运动的机构、同轴槽轮机构,误差校正机构、电动马游艺机装置。

第十械

空间连杆机构

空间四村结构:RSSR空间四杆机构、RCCR联轴节、单万向节、双万向节、4R揉面机构、RRSRR角度传动的空间五杆机构、空间六杆机构的萨勒特机构。
