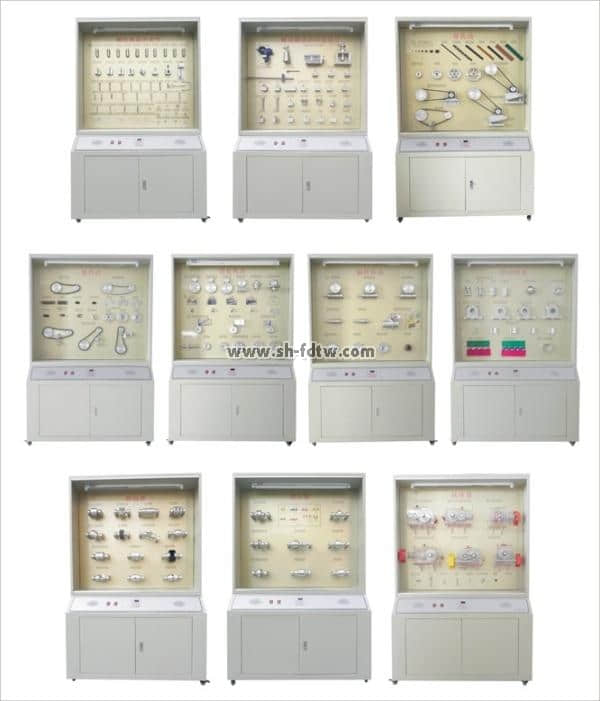

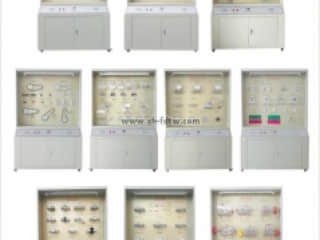

TW-A4029高档型机械设计(零件)陈列柜
柜子制作材料为1.2mm冷轧钢板,表面喷塑处理,柜内陈列板为超豪华铝塑板,柜内模型铝合金精制。模型加工面不油漆实行加工后的本色，非加工面进行油漆分色。
1、 全套陈列柜有35种以上模型由微机驱动，单片机控制方式。
2、 模型与陈列柜板面，用钢套固定，各转动轴和支承轴采用铝棒精制。
3、 各模型同微机驱动，用指示灯作为工作顺时导向指示。
4、 大容量语音芯片讲解。
5、 单片机控制每柜的指示灯作为工作顺序的导向指示，也能控制模型的动作，并与讲解词实现同步，也能有声和无声转换。
6、 单片机控制每柜可实现模型全运行，但不讲解。
7、 柜上部装有日光灯照明，柜内有模型名称。
8、 （单片机语音芯片）
9、 带减速器微电机 :功率N=15W 转速n=15转/分。
10、 解说词功放效果100m²房间声音洪清楚。
11、 电动模型连续运行1小时无卡死现象。
12、 输入电压：交流220V±10% 400W
13、 柜子外型尺寸：1200×400×1900（㎜）
第一柜 常用标准件及螺旋传动
悬置螺母（铝制） | 园螺母（铝制） | 园螺母止动垫圈（铝制） | 园柱管螺纹（铝制） |
六角厚螺母（铝制） | 环形螺母（铝制） | 普通平垫（铝制） | 园锥管螺纹（铝制） |
六角自锁螺母（铝制） | 单耻动垫圈（铝制） | 弹簧垫圈（铝制） | 单线螺纹（铝制） |
六角螺母（铝制） | 双耳止动垫圈（铝制） | 方斜垫圈（铝制） | 双线螺纹（铝制） |
盖形螺母（铝制） | 外舌止动垫圈（铝制） | 矩形螺纹（铝制） | 三线螺纹（铝制） |
六角槽螺母（铝制） | 外卡（铝制） | 锯齿形螺纹（铝制） | 千斤顶（铝制） |
方螺母（铝制） | 内卡（铝制） | 梯形螺纹（铝制） | 螺杆传动（铝制） |
六角扁螺母（铝制） | 内齿弹性垫圈（铝制） | 普通细牙螺纹（铝制） | 台虎钳（铝制） |
蝶形螺母（铝制） | 外齿弹性垫圈（铝制） | 普通粗牙螺纹（铝制） |
第二柜 常用标准件及螺纹联接
方头紧定螺钉（铝制） | 六角头铰制孔螺栓（铝制） | T型槽用螺栓（铝制） | 半圆螺钉联接（铝制） |
半园螺钉（铝制） | 十字沉头螺钉（铝制） | 吊环螺钉（铝制） | 吊环螺钉联接（铝制） |
内六角螺栓（铝制） | 地脚螺钉（铝制） | 不正确（铝制） | T型槽螺栓联接（铝制） |
等长双头螺栓（铝制） | 双头螺柱（铝制） | 斜台（铝制） | 双螺母止动弹簧垫圈（铝制） |
焊接头螺栓（铝制） | 内六角尖端螺钉（铝制） | 沉（铝制） | 单耳双耳垫圈止动（铝制） |
腰环螺柱（铝制） | 内六角紧定螺钉（铝制） | 凸台（铝制） | 自锁螺母开口销止动（铝制） |
钩头螺柱（铝制） | 正确（铝制） | 腰环螺栓联接（铝制） | 外舌圆螺母止动（铝制） |
马车螺钉（铝制） | 减载套筒（铝制） | 双头螺栓联接（铝制） | |
六角螺栓A（铝制） | 减载键（铝制） | 等长螺栓联接（铝制） | |
六角螺栓B（铝制） | 减载销（铝制） | 钩头螺钉联接（铝制） |
第三柜 常用标准件及键联接
导向平键（铝制） | 钩头滑键（铝制） | 导向平键联接（铝制） | 钩状楔键联接（铝制） |
双园头平键（铝制） | 园柱端滑键（铝制） | 方头平键联接（铝制） | 切向键联接（铝制） |
方头平键（铝制） | 园头楔键（铝制） | 双园头平键联接（铝制） | 半园键联接（铝制） |
单园头平键（铝制） | 方头楔键（铝制） | 单园头平键联接（铝制） | 钩头滑键联接（铝制） |
切向键（铝制） | 钩头楔键（铝制） | 园头楔键联接（铝制） | 园柱端滑键联接（铝制） |
园头平键（铝制） | 半园键（铝制） | 方头楔键联接（铝制） |
注：全部铝制
第四柜 键销及其联接
三角形花键（铝制） | 销轴（铝制） | 槽销之二（铝制） | 六角形无键联接（铝制） |
渐开线花键（铝制） | 圆锥开尾销（铝制） | 开口销（铝制） | 三角形无键联接（铝制） |
矩形花键（铝制） | 定位销（铝制） | 联接销（铝制） | 方形无键联接（铝制） |
侧面定心（铝制） | 圆柱销（铝制） | 螺纹圆锥销应用（铝制） | 槽销应用（铝制） |
内径定心（铝制） | 弹簧销（铝制） | 开口销应用（铝制） | 弹性环联接（铝制） |
外径定心（铝制） | 内螺纹圆锥销（铝制） | 开尾圆锥销的应用（铝制） | 安全销联接（铝制） |
螺栓销（铝制） | 槽销之一（铝制） | 圆锥肖应用（铝制） | 圆锥销（铝制） |
注：全部铝制
第五柜 铆接焊胶按过盈配合
七种常用的铆接后铆钉型式（铝制） | 角接头五种（铝制） | 锥形及育孔接头三种（铝制） |
双盖板对接逢（铝制） | 压配合构件的结构（铝制） | 双接焊线（铝制） |
搭接逢（铝制） | 轴承无辅助件联接（铝制） | 园柱形接头四种（铝制） |
单盖板对接逢（铝制） | 连缘焊接线（铝制） | 过盈配合联接（铝制） |
板件接头九种（铝制） | 焊逢的基本型式（铝制） |
第六柜 带传动
七种V型带的戳面尺寸比照（实物）（有机玻璃） | 原始式（铝制） | 同步齿形带（实物） |
平型带传动受力情况（有机玻璃） | 同步齿形带传动（实物）（铝制） | 多楔带（实物） |
Y、Z、A、B、C、D、E、V型带传动受力情况（实物）（有机玻璃） | V型带传动（实物）（铝制） | 平皮带（实物） |
实心式（铝制） | 平皮带传动（实物）（铝制） | 帆布带（实物） |
孔板式（铝制） | 园带（实物） | 平胶带（实物） |
轮辅式（铝制） | V型带（实物） | |
活动V型带（实物） |
第七柜 带的张紧装置及初拉力控制
滑道式定期张紧装置（实物）（铝制） | 内则张紧轮张紧装置（实物）（铝制） |
摆架式定期张紧装置（实物）（铝制） | 外则平型带张紧装置（实物）（铝制） |
利用电机重量自动张紧装置（实物）（铝制） |
第八柜 链传动
链传动（铝制）（实物） | 开口销式（实物） | 螺栓联接式（铝制）（实物） |
原始链传动（铝制）（实物） | 外导片（实物） | 整体式（铝制）（实物） |
双例链（实物） | 内导片（实物） | 焊接式（铝制） |
单例链（实物） | 滚柱式（铝制） | 孔板式（铝制） |
弹簧卡片式（实物） | 轴牙式（铝制） | 整体式双例链轮（铝制） |
过度连接式（实物） | 园销式（铝制） | 牙盘（实物） |
第九柜 齿轮传动
直齿园柱齿轮啮合传动（铝制） | 直齿园锥齿轮啮合传动（铝制） | 磨损（铝制） |
斜齿园柱齿轮啮合传动（铝制） | 园信内啮合齿轮传动（铝制） | 直齿折断（铝制） |
园柱人字齿轮传动（铝制） | 塑性变形（铝制） | 直齿受力分析（铝制）（铁丝） |
螺旋齿轮啮合传动（铝制） | 点蚀（铝制） | 园锥齿轮受力分析（铝制）（铁丝） |
齿轮齿条啮合传动（铝制） | 胶合（铝制） | 斜齿受力情况（铝制）（铁丝） |
第十柜 齿轮与蜗杆结构
蜗轮蜗杆传动（铝制） | 蜗轮受力分析（铝制） | 浇铸式（铝制） |
普通蜗杆（铝制） | 车制式蜗杆（铝制） | 整体式（铝制） |
实心结构齿轮（铝制） | 孔板式结构齿轮（铝制） | 齿圈式蜗轮（铝制） |
园弧蜗杆传动（铝制） | 蜗杆受力分析（铝制）（铁丝） | 螺栓联接式（铝制） |
园弧蜗杆（铝制） | 铣车制蜗杆（铝制） | |
腹板式结构齿轮（铝制） | 轮辐式结构齿轮（铝制） |
注：全部铝制
第十一柜 滑动轴承
各种轴瓦（铝制） | 自位轴承（铝制） | 拖拉机连杆（铝制） |
整体式滑动轴承（铝制） | 空心式（铝制） | 椭圆轴承（铝制） |
对开式滑动轴承及轴套结构（铝制） | 静压向心轴承（铝制） | 多油楔轴承（铝制） |
多油楔推力轴承示意图（有机玻璃） | 实心式（铝制） | 扇形块可倾轴瓦轴承（铝制） |
可倾扇推力轴承示意图（有机玻璃） | 多环式（铝制） | 车床主轴（铝制） |
第十二柜 滚动轴承
球短园柱滚子（实物） | 滚针 |
鼓形滚子（铝制） | 系列对比：轴承：100、101、102、103、104、106、108、112、114 |
园锥滚子（铝制） | 轴承类型及代号：206、1206、3506、2206、4074108、36206、7206、8306、229908 |
长园柱滚子（铝制） | 宽度系列：轴承：7000108、108 |
空心螺旋滚子（铝制） | 直径系列：轴承：108、208、308、408 |
第十三柜 典型的滚动轴承组合设计
3600型正装（铝制）（轴承）（螺钉） | 2000型游动（铝制）（轴承）（螺钉） | 2206径向 |
一端固定 | 7000型正装 | 游动端306毛毡密封 |
一端流动（铝制）（轴承）（螺钉） | 毛毡油构密封（铝制）（轴承）（螺钉） | 一端固定 |
两端固定式轴承（铝制）（轴承）（螺钉） | 7000型反装毛毡密封（铝制）（轴承）（螺钉） | 一端游动 |
两端游动轴承（铝制）（轴承）（螺钉） | 6000型正装（铝制）（轴承）（螺钉） | 固定端38306轴向（铝制）（轴承）（螺钉） |
OOOO型固定 | OOO型游动油构密封（铝制）（轴承）（螺钉） |
第十四柜 联轴器
套筒联轴器（铝制） | 尼龙柱销联轴（铝制）（实物） |
万向节联轴器（铝制） | 十字滑块联轴器（铝制） |
弹性圆柱销联轴器（铝制）（实物） | 轮胎式联轴器（铝制）（实物） |
凸缘式联轴器（铝制）（实物） | 夹壳式联轴器（铝制）（实物） |
双排链联轴器（铝制）（实物） | 齿轮联轴器（铝制）（实物） |
挠性爪型联轴器（铝制）（实物） | 不带中间套筒的挠性盘形联轴器（铝制）（实物） |
第十五柜 离合器
三角形（铝制） | 圆锥磨擦离合器（铝制） |
侧齿型（铝制） | 齿轮离合器（铝制） |
梯形（铝制） | 内磨擦片（实物） |
矩形（铝制） | 外磨擦片（实物） |
超越离合器（铝制）（实物） | 多片式磨擦离合器（铝制）（有机玻璃） |
单圆盘磨擦离合器（铝制） | 钢球离合器（铝制）（实物） |
第十六柜 减速器
减速器类型与结构（4台）（外壳透明有机玻璃，传动部件为铝制） 单级圆柱齿轮减速器、单级圆锥齿轮减速器、单级蜗杆蜗轮减速器、双级圆柱齿轮减速器、圆柱圆锥齿轮减速器装配图、蜗杆齿轮减速器装配图。 |
减速器附件（8件） 1） 油标 2）油尺 3）起重吊环 4）销 5）透气塞及通气器 6）螺塞 7）视孔盖 8）挡油环 |
第十七柜 轴的典型结构及轴上零件固定方法
砂轮越程槽（铝制） | 利用套筒及园螺母定位（铝制） |
螺纹退刀槽（铝制） | 轮毂两面端制（铝制） |
轴肩过渡结构（铝制） | 配合轴段两面端（铝制） |
轴端档圈定位（铝制） | 利用弹簧挡圈定位（铝制） |
利用园锥形轴端定位（铝制） | 螺钉锁紧挡圈（铝制） |
利用双螺母定位（铝制） | 阶梯轴结构（铝制） |
第十八柜 弹簧
两端圈不平整不磨头（钢丝） | 组合弹簧（钢丝） | 扭转弹簧四种（钢丝） |
两端圈不平整磨头（钢丝） | 腰鼓弹簧（钢丝） | 盘形弹簧（钢丝） |
两端圈平整磨头（钢丝） | 园锥弹簧（钢丝） | 弹簧秤（钢丝） |
两端圈平整不磨头（钢丝） | 沙发弹簧（钢丝） | 闭心离心离合器（钢丝）（实物）（有机玻璃）（铝制） |
汽车限振弹簧（实物）（有机玻璃） | 大小钩环弹簧八种（钢丝） | 钟表发条（实物）（有机玻璃）（铝制） |
第十九柜 小型机械结构设计实例
电动剪刀（1台）（实物） | 雕刻机（实物） |
电刨（1台）（实物） | 角磨机（实物） |
家用压面机（1台）（实物） | 榨汁机（1台）（实物） |
粉碎机（1台）（实物） | 充电手电钻（实物） |
台扇（1台）（实物） |
第二十柜 润滑与密封
油芯式（实物） | 旋塞（实物） | 毛毡式密封之一（铝制）（实物） |
直通式（实物） | 针阀式（实物） | 毛毡式密封之二（铝制）（实物） |
接头式（实物） | 皮圈（实物） | V型圈密封（铝制）（实物） |
压法油杯之一（实物） | 毛毡圈（实物） | 金属环密封（铝制）（实物） |
压法油杯之二（实物） | 纸圈（实物） | 迷宫式密封（铝制）（轴承） |
旋套式（实物） | 骨架式（实物） | 离心式密封（铝制）（轴承） |
旋盖式（实物） | V型式（实物） | 螺旋密封（铝制）（轴承） |
油枪（实物） | O型式（实物） | 间切式密封（铝制）（轴承） |
油标（实物） | 骨架式密封（铝制）（实物） | 机械密封（铝制） |
油尺（实物） | O型圈密封（铝制）（实物） |
