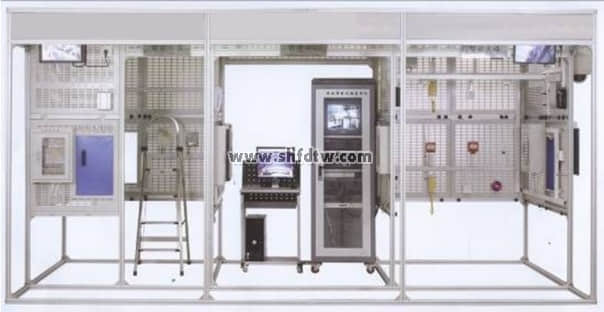

楼宇智能化工程实训系统
一）概述
招标设备要求是由标准工业铝型材支架标准网孔板搭建而成的建筑电气及相关专业楼宇智能化技术实训考核设备，根据智能建筑行业楼宇智能化的特点，在接近工程现场的基础上，能够针对实训教学进行专门设计，包含计算机技术、网络通信技术、综合布线技术、DDC技术等，强化楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它可适合楼宇智能化工程技术、机电安装工程等相关专业的教学和培训。
该系统在结构上以智能建筑模型为基础，应包含智能大楼、智能小区、管理中心和楼道等典型结构，涵盖、安防、视频监控、消防、综合布线和DDC监控照明五个系统，各系统既可独立运行，也可实现联动。通过此系统进行项目训练，可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
（图片仅供参考，以各厂家实物为准）
二）系统结构与组成
楼宇智能化工程实训系统采用智能建筑模型，包含智能大楼、智能小区、管理中心和楼道等功能区域。系统设有总电源箱、安防控制箱、消防控制箱、照明与DDC控制箱。
智能大楼设计为两层结构，可实现消防、视频监控和综合布线系统的工程训练。
楼道和智能小区分别设有单元门和单户门，可实现智能小区对讲门禁系统的设备安装等工程训练，实现单元和单户可视对讲功能。
管理中心实现智能小区和智能大楼的集中监控和管理，包含了管理中心机、视频监控台和消防控制主机等各功能区域的管理设备。

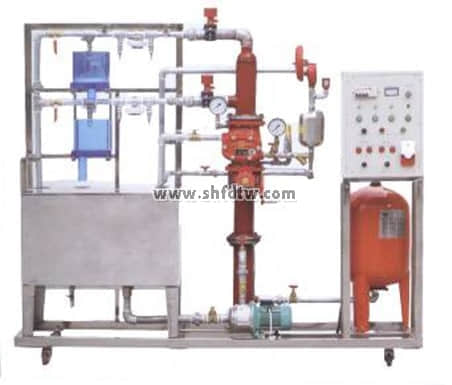

在智能大楼、管理中心区域内，安装布置消防系统现场设备，消防系统配置有模拟消防泵、排烟风机、防火卷帘门。
在智能大楼、管理中心和楼道各区域内，安装典型监控器材（各类型的高速球云台摄像机、一体化枪型摄像机、万向云台摄像机等），实现主要出入口和关键区域视频监控，设有三台监视器，其中17寸液晶监视器、一台14寸CRT监视器。
在智能建筑模型周围安装红外对射、智能小区内的房间窗户装有幕帘探测器实现智能建筑行业典型周界防范。
各功能区域之间采用工程桥架实现系统连接。
三）各模块功能概述
1、可视对讲门禁系统安装、接线和调试项目
◆系统部件安装任务
单元门口主机、室外呼叫模块、室内可视对讲模块、非可视对讲模块、通讯转换模块、联网器和管理中心机等主要器件的选择、检测，并将上述器件安装到对应区域的合理位置。
◆系统接线任务
完成可视对讲门禁系统的线路铺设和连接。
◆系统调试任务
设置可视对讲门禁系统器件的相关参数，完成室外主机地址设置、室内分机地址设置、ID卡分配与注册、管理中心机设置等，实现室外主机呼叫室内分机、室内分机呼叫管理中心机、室外主机呼叫管理中心机、密码开锁、室内分机主动开锁、刷卡开锁、可视对讲软件记录、处理开门、报警信息等功能。
2、安防系统安装、接线和调试项目
◆家用紧急求助按钮、可燃气体探测器、红外对射报警器、声光报警器、红外探测器、门磁等安防探测器的选择、检测，并将上述器件安装到对应区域的合理位置。
◆安防探测器和报警主机、视频监控系统之间的线路铺设和连接。
◆安防探测器和报警器、视频监控之间联动的参数设置、联动编程。
3、消防联动系统安装、接线、调试、编程和运行项目
◆系统部件安装任务
智能光电感烟探测器、智能电子差定温感温探测器、总线隔离器、可燃气体探测器、手动报警按钮、编码单输入模块、编码单输入/单输出模块、消火栓报警按钮、火警声光警报器、编码器等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。
◆系统接线任务
完成消防联动系统的线路铺设和连接。
◆系统调试、编程和运行任务
通过系统模块的参数设置和联动编程，实现消火栓泵、排烟机、声光报警器、消防广播的手动操作和联动。
4、综合布线系统安装、布线、接线、调试、编程和运行项目
◆系统部件安装任务
RJ45配线架、以太网交换机、电话程控交换机、电话配线架、底盒、电话模块、网络模块、路由器、墙柜、电话机、RJ11水晶头、RJ45水晶头等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。
◆系统布线、接线任务
完成综合布线系统的水平布线、垂直布线、线槽布线，实现指定模块的线路连接（端接）。
◆系统调试、编程和运行任务
通过系统模块的参数设置和编程，实现终端电话呼叫、信息插座功能测试。
5、视频监控系统安装、接线和编程、调试项目
◆系统部件安装任务
高速球云台摄像机、红外摄像机、彩色一体化摄像机、矩阵主机、彩色监视器、硬盘录像机等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。
◆系统接线任务
完成视频监控系统的线路铺设和连接。
◆系统编程、调试任务
通过系统模块的参数设置和编程，实现监视器的视频监控和画面切换，高速球型云台旋转、聚焦动作控制和报警联动录像。
6、照明及DDC的接线、编程、调试和上位监控项目
◆上位监控工程通讯连接、动画组态。
◆认识和熟悉各种照明DDC监控系统器件。
◆各种器件对应墙体区域位置的安装。
◆掌握照明DDC监控系统的结构和原理。
◆照明DDC监控系统的接线、布线和调试。
◆DDC编程软件软件的设计、编程、设置、事件计划安排与事故演习。
◆基于两层楼层的照明DDC监控系统结构项目设计。
四）实训项目基本要求
1.认识和熟悉各种楼宇智能化工程技术器件
2.各种器件安装区域位置的设计
3.楼宇智能化工程设计能力
4.对讲门禁及室内安防系统设计、安装、布线与调试能力
5.火灾自动报警及消防联动控制系统设计、安装、布线与调试能力
6.闭路电视监控及周边安防系统设计、安装、布线与调试能力
7.综合布线系统设计、安装、布线与调试能力
8.DDC照明监控系统的设计、安装、布线、调试与编程能力
9.监控软件画面编辑组态、通讯和运行能力
10.智能建筑系统故障诊断与调试能力
二、售后服务
1、质保期：3年,并提供相应上门服务；
2、中标人应为招标人提供及时、迅速、优质的服务；
3、在货物保修期内如出现问题时，中标人应24小时内迅速派技术人员及时解决，同时中标人承担备品备件及人员的所有费用，由于中标人原因时间拖延而造成招标人生产损失由中标人赔偿；
4、对以上技术服务应有明确的时间承诺。
5、各种设备所提供的零配件（包括专用工具）、备品备件必须为正规厂家出产的产品，不得采用三无产品。
6、安装调试及技术服务(含培训)要求
厂家需免费上门安装与调试，其中产生的任何费用由厂家承担。对所提供产品的使用方法由厂家在甲方进行免费培训，直到甲方人员掌握为止，并提供完整的培训方案。另外提供至少两次免费的到厂学习培训。
7、验收标准和方法
中标厂家供货后需逐一演示的招标文件中所要求的实训项目，必须完全实现标书中所描述的产品功能及实训要求，如果厂家提供产品不能满足招标文件中设备所要求的所有实训项目，则甲方将根据缺少的实训项目进行扣款（一台扣款额=一台缺少的实训项目*500元）。
四、交货地点：招标人指定地点。
五、本项目为交钥匙工程，供应商应根据代理机构提供的招标文件、各自情况等进行报价的编制，报价中应包含外购、外协、配套件、原材料及生产制造、检验试验费、利税、管理、运输、装卸、安装调试（含安装过程中的配件、附件）、技术支持、培训、售后服务直至竣工验收合格的所有费用（设备正常使用为验收条件）。报价须将全部供货产品分项目逐一列表。
中标人应充分考虑本项目合同实施期间可能发生的一切费用，并承担由此而带来的风险。凡中标人在报价中未列的项目或遗漏项目，招标人将一律视为已包括在其报价中，在合同执行中将不予考虑。

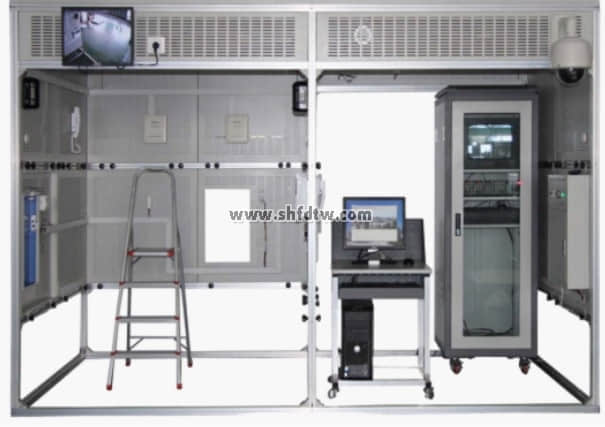

点击添加图片描述（最多60个字）编辑型号：TW-LAF01
品名：楼宇智能安防布线实训系统
价格：120000.00

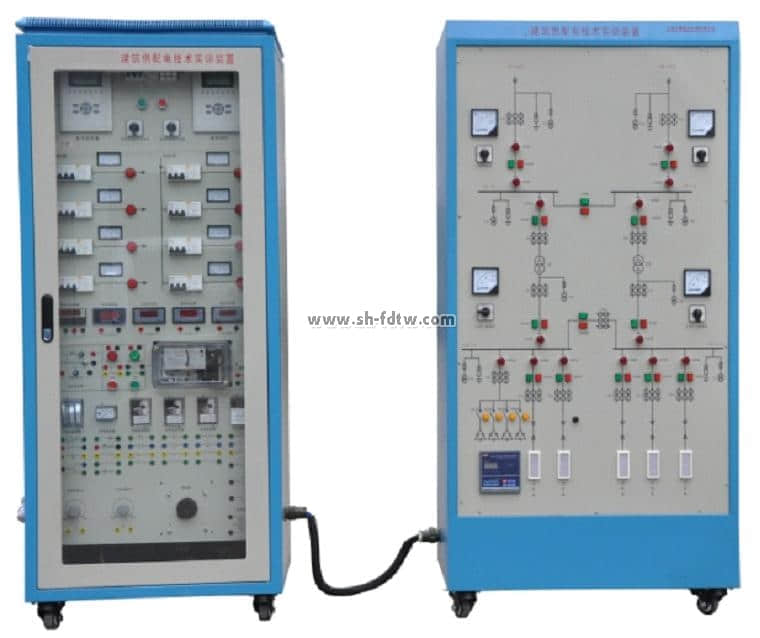

点击添加图片描述（最多60个字）编辑型号：TW-GDX04
品名：建筑供配电技术实训装置
价格：130000.00
点击添加图片描述（最多60个字）编辑型号：TW-LAF02
品名：楼宇智能安防布线实训系统
价格：170000.00
