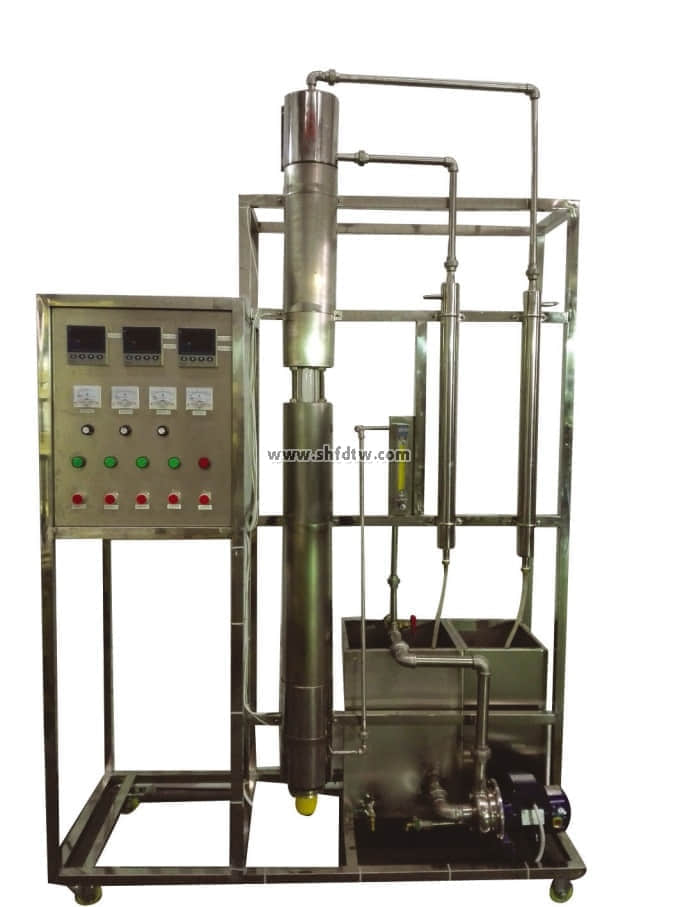

TW-HY126单管升膜蒸发实验装置
装置功能
1、观察流体水在升膜蒸发器内的流动状态（泡状流、弹型流、搅拌流和环状流）。
2、测量在不同流型下的对流传热系数及蒸汽的干度。
设计参数
传热系数：1000-5000 ( w/m.2.oC)。液体流量：4~40L/h、常压操作。
公用设施
水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
电：电压AC220V，功率2.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
实验物料：清洁自来水，外配设备：无。
主要设备
304不锈钢预热釜：功率2.0KW，可调，带保温层。
304不锈钢加热段：φ22*750mm，功率0.2KW可调，带保温层。
玻璃观测段 长度100mm高硼硅玻璃视窗。
304不锈钢测量段：φ18*500mm，功率0.2KW可调，带保温层。
304不锈钢液体冷却器：列管冷凝器，换热面积0.1m2 。
304不锈钢蒸汽冷凝器：列管冷凝器，换热面积0.1m2 。
LZB-10转子流量计：流量范围6～60L/h 。
不锈钢离心泵 1台。
不锈钢水箱 1台。
冷却水出口温度 1支。
主体温度、壁面温度热电偶3支。
宇电AI702M多路数字温度显示仪。
宇电AI518温度控制仪（带手动功能）。
304不锈钢仪表柜：测控、电器设备在实验架上。
304不锈钢材质框架1500*500*2000mm(长×宽×高)，带脚轮及禁锢脚。
测控组成
变量 | 检测机构 | 显示机构 | 执行机构 |
液体温度 | Pt100铂电阻 | 数字温度仪 | 无 |
预热温度 | Pt100铂电阻 | 数字温度控制仪 | 固态调压模块 |
液体流量 | 转子流量计 | 流量计就地显示 | 管路出口闸阀（手动） |
