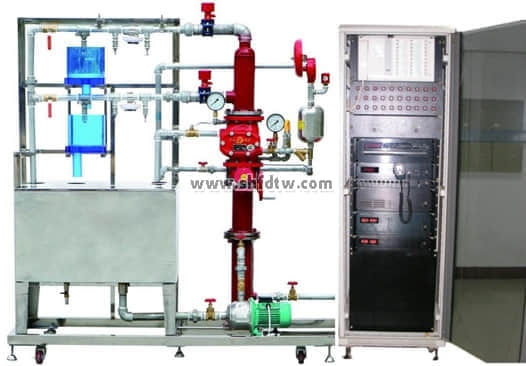

TWLY-02A 自动消防报警喷水灭火系统实训装置
一、系统概述
“TWLY-02A 自动消防报警喷水灭火系统实训装置”依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火、消防联动报警主机的控制及设置等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、各类探测器、智能型输入输出模块、火灾显示盘、水流指示器、压力开关等设备的结构和原理，熟悉灭火系统的控制原理和工作过程。
自动消防报警喷水灭火系统实训装置能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、系统特点
1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2.联动性大型消防报警主机，可实现火灾报警及灭火联动。
3.喷水模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4.喷淋泵等关键设备分别采用国内优质品牌，稳定型强
5.湿式报警阀、水流指示器、压力开关、报警主机、现场模块等设备全部通过国家强制性产品认证
三、技术参数
1.输入电源：三相四线～380V±10% 50Hz
2.环境温度：+4℃～+45℃
3.装置容量：＜4kVA
4.外形尺寸：模型：1800mm×720mm×1800mm
控制系统：800mm×600mm×1800mm
5. 安全保护：具有漏电自动保护装置
四、实训项目
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋系统系统综合操作训练
8.报警控制器、短路隔离器、联动接口模块的的安装与连接
9.火灾显示盘的安装、连接与使用
10.各种火灾探测器的安装与连接
11.智能输入、输出模块、声光报警器、报警按钮的安装与连接
12.元件地址编码设置
13.系统的管理操作
14.系统的数据查询操作
15.设备启停操作
16.单点操作
17.联动编程
18.线路故障的判断与处理
19.程序设置错误的判断与纠正
20.设计并安装一个简易应用系统
21.喷淋灭火系统与消防报警系统联动
五、基本配置
1.豪华型电脑桌
铝木结构，桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定，有利于实训室布局。
2.灭火控制柜
2.1火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路，可连接254个现场器件
(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
2.2火灾显示盘
火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
2.3输入模块、控制模块
输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
2.4联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
2.5手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
2.6消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
2.7声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
2.8电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
3.喷淋灭火系统模型
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，可以模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵：数量1台 功率 550W 扬程：30米 流量:8立方米/小时
稳压泵：数量1台 功率750W
湿式报警阀：数量1台 口径：Ф100mm 额定工作压力1.2MPa
玻璃球喷头：数量4个 68℃温级
水流指示器：数量1个 灵敏度15L-37.5L/min
感烟探测器：1个
感温探测器：1个
可燃气体探测器：1个
上述消防类设备全部全部通过国家强制性产品认证。
4.监控软件
配备监控系统软件。
