汽车程控电教板

桑塔纳2000电动程控电教板

   本台采用2000GSI型轿车电器实物组装而成、发动机由380V三相交流电机驱动发电、发动机转速信号由直流电机驱动。转速由油门控制可快慢调节。全车电线束剖粘在台面上对各连接电器部件线路完全直观。

主要功能：
1.灯光照明系由各实物开光和模拟开关等控制，并设有线路断路故障。

2.起动充电系可用表检测各线路接头电压及电流，并设有断路故障。

3.发动机点火系：清晰可见火花塞点火情况，设有一二缸不点火、三四缸不点火故障。



4.发动机燃油供给系：实物喷油器4只、喷油支管、燃油压力管、染油泵总成及染油传感器，并配有透明有机玻璃油箱，透明回油管路，清晰可见各喷油器喷油过程。节气门故障对喷油量的作用，喷油泵断路故障1。2。3。4缸断路故障，空调水温对喷油量的作为。

5.仪表信号：各传感器采用模拟信号，发动机转速传感器和车速里程表传感设有断路故障，空调系统各传感器用模拟开关控制，设有低压开关失灵故障，电动机，雨刮电机，倒视镜等采用实物和模拟开关控制和模拟动作并设有断路故障。

    本台侧面设有故障隐蔽盒，老师可在隐蔽盒上设故障山学生通过力用表及专用检测设备。检测出故障原因后排除故障。故障对照表及故障设址见详细说明书。

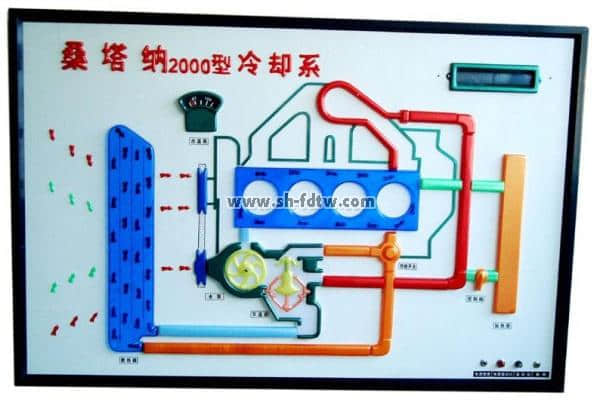

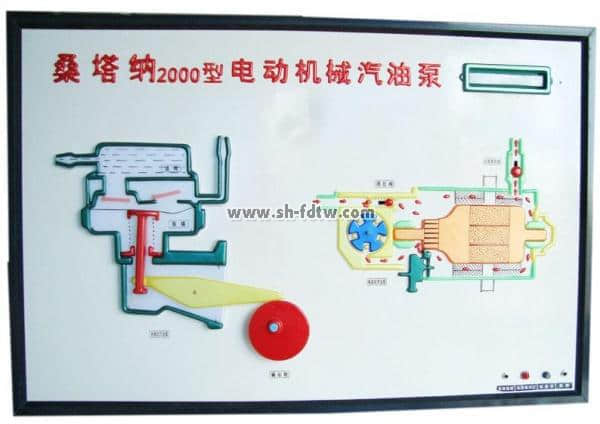

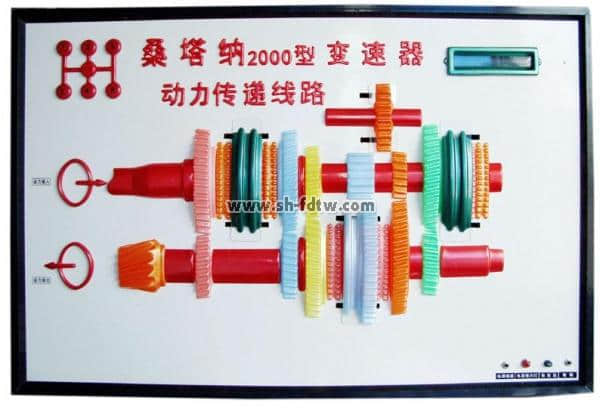

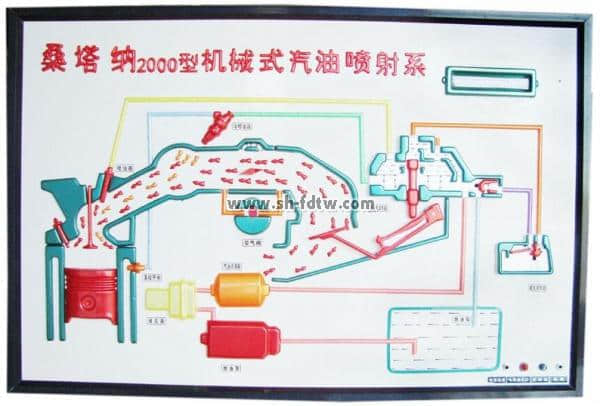

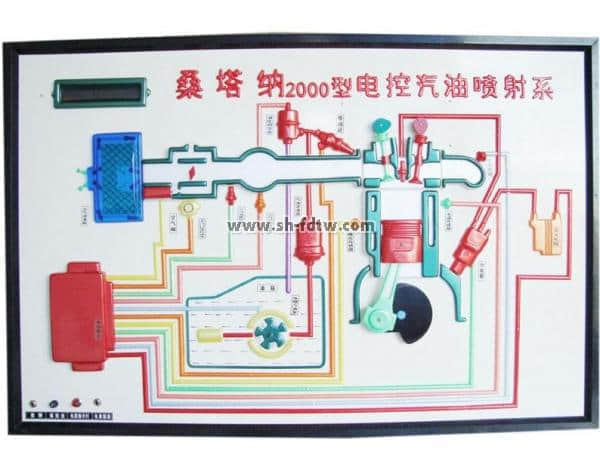

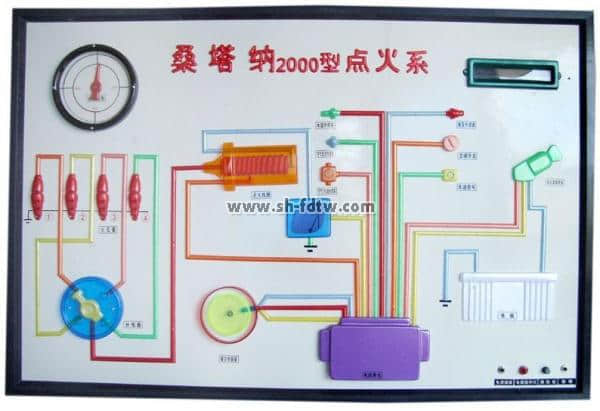

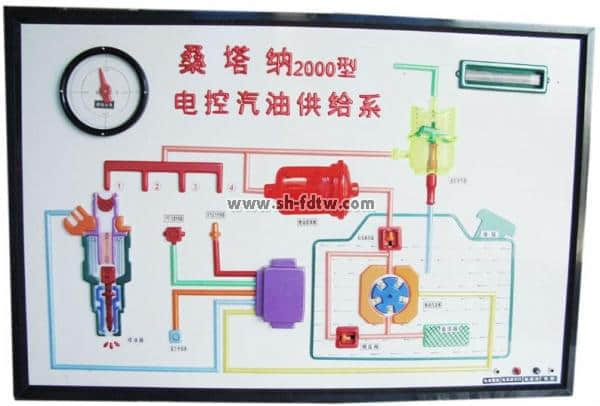

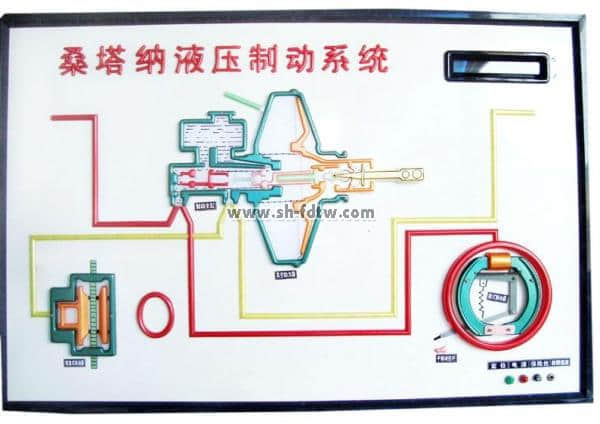

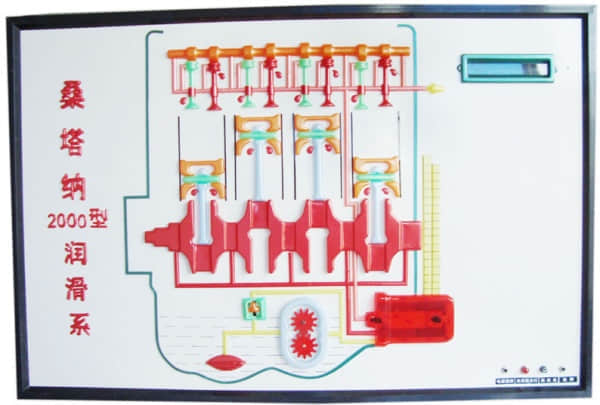

    本电教板采用铝合金框架，表面采用有机玻璃压模成型，线路流向灯光演示，程控教鞭控制，转动式字幕显示。

规格：1200╳800╳200mm；12V直流电源。
使用方法：将面板电线接在电源箱的12V直流电源上（红色十级）将教鞭插入孔内（电源指示灯亮），按下教鞭上按钮开关即可演示。

结构特点：
1、电动程序控制电路
2、每块电板的版面一侧都有屏幕显示
3、版面机械部分采用半立体彩色有机玻璃用模具一次成型铸成
4、可自动控制每块电教板工作原理的演示，彩灯逐点闪烁显示各系统的油路、电路、水路、气压等工作原理，可快慢调节，演示时机械部分、灯光部分、仪表部分都同步工作。
