TWKT-01051 实物成虚像实验器
主要材质:电镀塑料凹面镜
分组实验。 规格尺寸50×150×100，成虚像明显 ，模拟海市蜃楼现象
一、概述
我们学习了平面镜成像的规律，那么当用两块凹面镜实验时会出现什么奇妙的现象呢？通过本实验同学们可体会凹面镜成像（实物成虛像）。
二、结构原理
凹面镜成像是反射成像。曲面镜（包括凸面镜，不是使光线透过，而是反射
回去成像的仪器，每一条光线都遵守光的反射定律。当物体放在小于焦距的地方
时，能成正立放大的虚像，物体离镜面越远就越大。凹镜不仅可以使平行光线会
聚于焦点，还能使焦点发出的光线反射成平行光；
本实验装置由上下两个凹面镜组成双曲面，其成像光路（如图一所示）：
三、实验装置

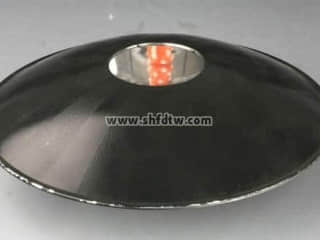

本仪器由两块凹面镜组成，上凹面镜和下凹面镜，物体置于下凹面镜中心。
放在凹面镜内物体经过反射形成影像，在观察口形成虚像。整体规格是：
180mmx180mmx65mm盘子的反射面，光滑清晰，不应有划痕
四、使用方法
在下凹面镜放入一个或两个小型塑料彩球物体，盖上凹面镜，将盘水平放置
在桌面上，观察小物体在观察口所成的虛像。如果两手握住两盘，使它垂直放置，
小球在上下两盘边缘，能否观察到虚像。
五、注意事项和维护
1.实验仪器由玻璃镜制成，使用时不要将镜子打碎。
2不要在凹面镜内放入较重的小球，不要用硬物划伤镜面。
3.如果凹面镜镀膜面脏了，请用干净药棉蘸酒精轻轻擦拭或用擦镜纸轻轻
擦拭。千万不要用手或脏的、硬的布擦拭，以免腐蚀或擦伤膜面，外壳清洁用半
干毛巾擦拭，严禁用有机溶剂擦拭。
4.仪器不用时，请将仪器按上述办法清洁并用干净的软纸将面膜保护好，
轻轻地放在包装盒中，放置在干燥通风处，（不要受潮），并避免与酸、碱性气
体接触，
六、常见故障 现象：玻璃破损。解決方法：更换。
七、保修事项
产品到货时，如果正确使用，不能正常工作，由生产企业负责更换。在仪器
正确使用的情况下，售出后一年内由于制造质量而造成的故障（非人为损坏）本
公司将负责免费维修。一年后将酌情收取合理的维修成本费。
