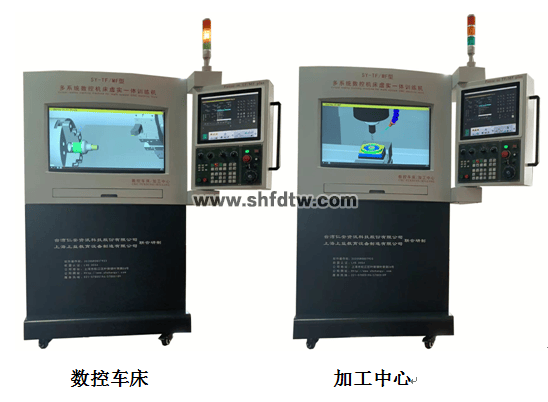

TWF-TM2型多系统数控机床虚实一体训练机（学生机）

产品定位：虚实结合，破解实训教学痛点

传统的数控教学，学生对着电脑屏幕用鼠标点虚拟面板，操作手感完全不一样。等上了真机床，面对真实的操作面板、手轮和正在旋转的主轴，很多学生手都发抖，教学事故频发，刀具和材料损耗也大。

TWF-TM2型训练机最大的特点就是“虚实一体”。软件和硬件深度结合，既不是纯虚拟仿真，也不是昂贵的真机床，而是介于两者之间的最佳实训解决方案。它的软件系统、操作面板等核心部件由台湾知名企业原装提供，相关软件还通过了欧盟认证。更实用的是，数控系统可以多样化选配，发那科、三菱、西门子、海德汉等主流系统都能装。我们学校配的是发那科系列，模拟FANUC 0i-TF Plus（车削版）和FANUC 0i-MF Plus（三轴铣削版）两套系统，一台机器能当两台用，性价比很高。

硬件结构：高度仿真，还原真实操作体验

设备主体由四个部分组成，每个部分都看得出设计上的用心。

机柜采用立式结构，符合真实数控机床的操作习惯。高强度钢板折弯焊接，表面做了铁质亚光密纹喷塑处理，耐磨耐脏。底部四个万向滑轮带刹车，实训室里挪动位置、固定设备都很方便。

模拟机床显示这块用的是32英寸液晶大屏，以3D形式呈现车床或加工中心的完整机械结构。学生可以放大、缩小、旋转、平移，从任意角度观察机床运动。主轴旋转、刀具切削、换刀、铁屑飞溅、冷却液喷涌这些动作都配有逼真的声效。学生看着屏幕就像站在真机床前面一样。

数控系统是一块17英寸触摸屏。编辑程序、修改参数、对刀这些操作，直接手指点击屏幕上的功能键就行，跟真实系统的操作逻辑完全一致。操作面板和手轮用的都是标准工业型产品。模式选择、循环启动、进给调整、手轮摇动，手感和真机一模一样。

软件功能：全面覆盖，满足教学实训需求

软件功能做得相当扎实。系统完整模拟了FANUC系统的各项核心功能：位置显示、程序编辑与传输、系统参数设置、磨耗补正、宏变量设置等等。异常警报显示也跟真机完全一致，比如X轴过行程会显示“500 OVER TRAVEL：+X”，解除报警的方式跟真机一模一样，必须把X轴移回正常范围再按RESET键。系统还会记录每次报警的时间和代码，方便我们分析学生的操作问题。

车床和加工中心两种模式都支持。车床部分3D建模了卧式车床、自动卡盘、12工位刀塔，工件最大直径250mm、长度450mm。加工中心部分则是立式加工中心配99工位链条式机械手刀库，工件最大500×310×300mm。两种模式都支持多种刀具设定、碰撞侦测、模拟速度0%到200%无级调节。

程序输入输出方式也很灵活，本地硬盘、U盘、RS232、网络RJ45都支持。G代码和M代码的指令体系完整覆盖了教学和加工需求。
