TW-Z40零部件测绘综合训练套件

作为一名长期从事机械制图与零部件测绘课程教学的职业院校教师，我深知实训设备对于学生技能培养的重要性。今天想和大家聊聊我们实训中心正在使用的这款TW-Z40零部件测绘综合训练套件。

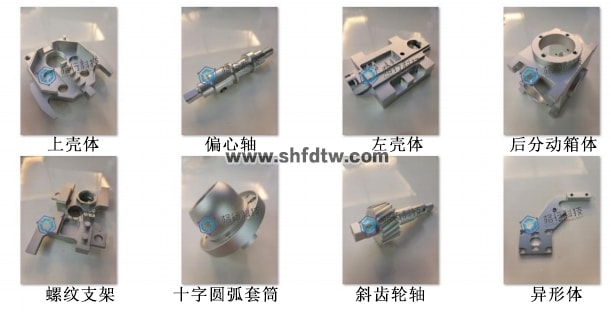

TW-Z40这套训练套件给我最直观的感受就是——它是真正对标竞赛标准来设计的。套件内含不少于8个典型零件，包括斜齿轮轴、十字圆弧套筒、后分动箱体、上壳体、左壳体、异形件、偏心轴和螺纹支架。这些零件可不是随便凑数的，每一个都代表着不同的测绘难点和教学要点。

比如斜齿轮轴，学生需要掌握齿轮参数的测量与计算；十字圆弧套筒则考验圆弧曲面的表达方法；后分动箱体这类壳体零件，更是对空间想象力和剖视图画法的综合检验。零件材质选用铝材，加工精度较高，能够保证反复使用后的尺寸稳定性。

说实话，很多实训设备买回来之后，老师还得自己花大量时间去编写任务书、设计评分标准，工作量非常大。TW-Z40在这方面考虑得比较周到，随套件配齐了一整套教学资料。

任务书与评分标准直接可以拿来用，省去了我们不少备课时间。M2模块图纸、工作说明书和装配图形成了完整的技术文件链，学生从零件测绘到部件装配的整个过程都能覆盖到。零件质量检测报告单的引入，让学生意识到测绘不仅仅是画图，还要关注尺寸公差和形位公差。

另外，套件里附带的GB5900.1-2008机床主轴端部与卡盘连接尺寸标准、精密滚动轴承查询表、卡盘油缸查询表等资料，对培养学生的标准意识和查阅能力很有帮助。我经常跟学生讲，搞机械的离不开手册，能查会查比死记硬背更重要。

拿我们上学期的一次实训课来说，我把学生分成小组，每个小组领一套TW-Z40的零件，按照任务书的要求完成从测量、草图绘制到CAD成图的全过程。斜齿轮轴的模数测量、螺旋角估算，异形件的基准面选择，螺纹支架的内外螺纹测绘——这些问题在实操中暴露出来，远比课堂上的理论讲解印象深刻。

套件还提供了Z3格式的三维模型文件，包括挡板、电机、箱体、支架、定位环等零部件的三维数据。这对于我们在教学中进行三维建模示范、二维与三维的对照讲解非常方便。学生可以先看三维模型建立空间概念，再回头理解二维图纸的表达逻辑。

这几年省市级的零部件测绘赛项越来越多，TW-Z40的设计明显参考了竞赛的实际需求。套件中带有三坐标检测报告的质量检测件，让学生在训练阶段就能接触到竞赛级的检测要求。配套的试题参考答案也为指导教师的训练安排提供了参考依据。

总的来说，TW-Z40这套训练套件比较贴合我们职业院校机械专业的教学实际，既有一定的难度梯度，又有完整的教学资源支撑。当然，再好的设备也离不开教师的引导和学生的勤练。测绘这门手艺，说到底还是要在反复实践中磨出来的。希望同行们有机会也可以多交流使用心得，共同把实训教学做得更扎实。
