TW-Z24型 螺栓组联接综合实验装置
用好TW-Z24型螺栓组联接综合实验装置，把《机械设计》课上活
作为一名在职业院校教了十几年《机械设计》的老教师，我深刻体会到这门课“纸上谈兵”容易、“动手验证”难。螺栓组联接讲了好多遍，学生能把公式背得滚瓜烂熟，可一到实验台前就发懵——应力怎么分布、变形怎么传递、倾覆力矩到底怎么影响联接刚度，光靠黑板上的受力图，确实讲不透。直到我们学校引进了这台TW-Z24型螺栓组联接综合实验装置，课堂效果才真正有了改观。
产品概述：专为职业院校实验教学打造

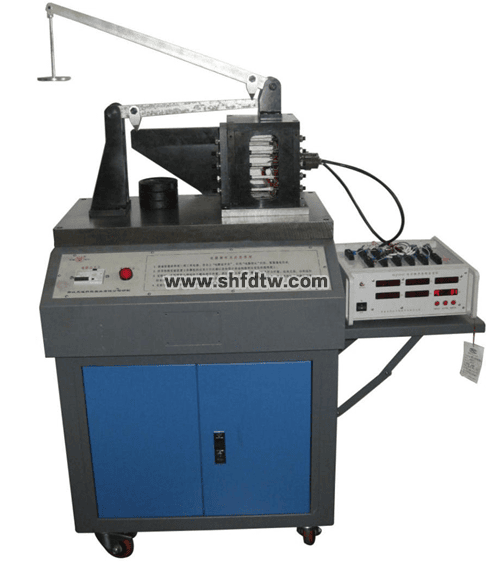

TW-Z24型实验装置最核心的设计思路，就是把抽象的螺栓组受力问题变成看得见、测得出的实物模型。它的加载系统和机座采用对称分布的螺栓联接，当加载杆承受垂直负载时，学生可以借助应变检测仪器，直接观察螺栓组在承受倾覆力矩时的变形规律。说白了，就是让学生亲眼看到“螺栓是怎么受力、怎么变形的”，而不是只靠想象。
这套装置跟我们在企业里见过的实际螺栓联接工况非常接近，所以用它做出来的实验数据，对学生今后走上工作岗位是有参考价值的。目前我们主要把它用在《机械设计》课程的实验教学环节，效果相当不错。
配置及技术性能：细节见真章
硬件配置扎实，经得起学生“折腾”
职业院校的实验设备有个硬要求——皮实耐用。TW-Z24在这方面是下了功夫的。电源是单相三线AC220V±10% 50Hz，普通教室插座就能用，不需要单独拉动力电。安全性上也考虑得比较周全，配备了电流型漏电保护，I△n ≤30mA，动作时间≤0.1秒，容量10A。带学生做实验，安全永远是第一位的，这个配置让我们老师放心不少。
再说说核心部件。螺栓一共10根，用的是40Cr材质，中段直径Φ6.5mm。40Cr是中碳调质钢，强度和韧性都不错，学生在实验过程中反复拆装、加载，螺栓也不容易损坏，这对降低耗材成本很有帮助。电阻应变片阻值120Ω，是标准的测试元件。
静态电阻应变仪是这套装置的“眼睛”。箱式结构，12路测量通道，测量范围0～±19999με，LED数码显示通道值和应变值，支持1/4桥、半桥、全桥三种测量方式，还带计算机接口。12通道意味着可以同时监测多个螺栓的受力状态，做对比实验非常方便。
实验桌设计贴心，细节考虑周到
实验桌采用铁质双层亚光密纹喷塑结构，铸件平板台面，铝质面板。铸件平板外形尺寸650mm×350mm×40mm，整体外形650mm×530mm×1220mm。这里我要特别提一下几个设计上的用心之处：一是设有带锁储存柜，配件和资料可以妥善保管，不至于东一个西一个弄丢了；二是右侧设有托盘支架，做实验时应变仪可以放在上面，不用来回搬动；三是四个带刹车万向轮，平时推到实验室角落不占地方，上课时固定住就能用。这些小细节，只有天天跟设备打交道的一线老师才懂它的好。
配件方面也很齐全，砝码、软件光盘、实验指导书一应俱全。学生拿到手就能做，不用老师再去东拼西凑找配件。
计算机测试软件：让数据“开口说话”
光有硬件还不够，数据分析能力同样重要。TW-Z24配套的计算机测试软件可以完成对螺栓组联接中各螺栓受力、变形参数的采集、处理及应力与变形的测试分析，还能自动绘制实验总拉力和负荷拉力受力图。以前学生做完实验记一堆数据，画图费劲不说，还容易出错。现在软件一键出图，学生可以把更多精力放在分析数据、理解原理上。
实验项目与教学应用
这套装置目前主要开设的实验项目是螺栓组联接特性测试。别看项目只有一个，里面可以做的内容其实很丰富——可以测试不同预紧力下螺栓的应力分布，可以观察倾覆力矩对螺栓组受力的影响，还可以对比理论计算值与实测值的差异。我们通常安排2个学时，学生分组操作，每组4到5人，从安装螺栓、粘贴应变片、加载砝码到数据采集、软件分析，全程动手参与。
一点教学体会
用了一段时间下来，我最直观的感受是：学生上课的积极性提高了。以前讲螺栓组受力，学生听着听着就走神了；现在亲手在实验台上操作，看到应变仪上的数字随着加载变化，看到软件生成的受力图跟课本上的理论曲线对比，兴趣自然就上来了。尤其是那些动手能力强的学生，在实验课上表现得特别活跃。
总的来说，TW-Z24型螺栓组联接综合实验装置是一台接地气、实用性强的教学设备。它不追求多么高大上的技术指标，而是实实在在地解决了职业院校《机械设计》课程实验教学中的痛点——让学生看得见、摸得着、测得准。如果你也在为这门课的实验教学发愁，不妨了解一下这台设备。
