气动液压PLC实验台

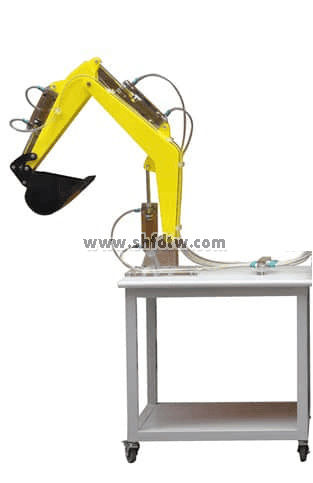

TW-QY27 透明挖掘机模型

实训台主要由底柜,透明大臂,透明斗杆,透明挖斗(红色),透明油缸,透明集成阀岛,透明手动换向阀,透明电磁阀,旋缸马达,减速器等成

（1）主要功能：

1、液压传动各部件及工作原理观摩、拆装实训；

2、液压控制系统原理学习与分析；

3、挖掘机仿真作用、铲斗和斗杆复合进行工作实训；

4、回转作业，动臂提升同时平台回转；

5、卸料作业、斗杆和铲斗工作同时大臂可调整位置高度；

6、返回、平台回转、动臂和斗杆配合回到挖掘开始位置；

（2）实训装置清单

序号	名    称	型  号	数量
1	实训桌	500*500*1000	1只
2	举升油缸	透明件	1只
3	弯臂油缸	透明件	1只
4	挖斗油缸	透明件	1只
5	三位四通手动换向阀	透明件	3只
6	三位四通电磁换向阀	透明件	1只
7	集成阀岛	透明件	1只
8	减速器	速比1:3:4	1只
9	旋转马达	透明件	1只
10	弯臂	有机玻璃件	1个
11	直臂	有机玻璃件	1个
12	挖斗	有机玻璃件	1个
13	限位开关	电感式	2只
14	附件	油管,接头,电插头等	1套
15	油箱		1套
16	泵组		1套
