并网风光互补发电系统教学实训台是集成于风光互补并网发电为一体的教学实验系统。可完成风力发电和太阳能发电基站的充放电及并网逆变电源方面实验及教学演示。可以帮助学生，进一步理解风光互补并网发电站整个系统的原理学习和工程实际应用技能。
风力发电和太阳能发电是利用大自然的风和太阳光为主要资源，具有绿色,环保、低碳、不需资源分配等优点。在当今世界能源战略储备中，已经得到了最广泛的应用。
太阳能和风力发电的应用,主要有两种方式：A离网发电，B并网发电。也是目前全球最大规模利用太阳能和风能资源的主要方式。
我公司结合多年在新能源行业的研发和生产经验，针对技术职业学院、大学研究生、企业项目经理和技工培训的需求,而专门研制生产，主要推出太阳能和风力发电系统教学实训台。基本可以满足研究太阳能发电和风能发电扩展和实际应用培训，及对外宣传演示。
教学实训系统主要有，光电池组件及支架、小太阳模拟组及支架、主控实验平台、监控仪表、风资源测试仪、模拟风洞、模拟发电机、蓄电池、PC机、软件等组成。
1、小型并网风光互补发电模块组成
太阳能电池组件模块、阵列支架模块、双轴跟踪控制模块、太阳能充电控制模块、蓄电池模块、同步电源模块、离网逆变控制模块、模拟风洞发电模块、仪表监控模块、开关控制模块、环境监测模块、上位机监控模块，系统配线等组成。
2、教学及研究实训项目
2、1、小功率永磁同步风力发电机系统控制运行过程风能量变换过程演示和实验
◆ 风速即转速与与出功率关系实验
◆ 发电机转速与输出电压关系实验
◆ 发电机转速与输出电流关系实验
◆ 发电机转速与输出电压频率关系实验
2、2、小功率太阳能电池控制运行过程光能量变换过程演示和实验
◆ 光伏摸块单元组成原理。
◆ 太阳能光电池能量转换组合原理。
◆ 在不同天气和日照强度下光波对光伏转换效率的影响实验。
◆ 在不同季节太阳运轨变换下对光伏能量转换的影响实验。
◆ 在不同季节环境温度变换下对光伏能量转换的影响实验。
3、实训运行技术条件（单相输出）
3、1、发电单元
风能

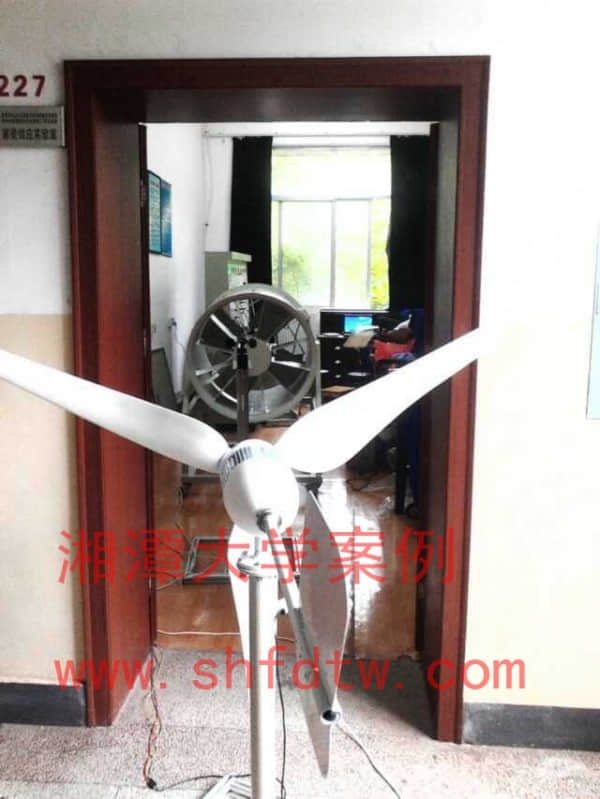

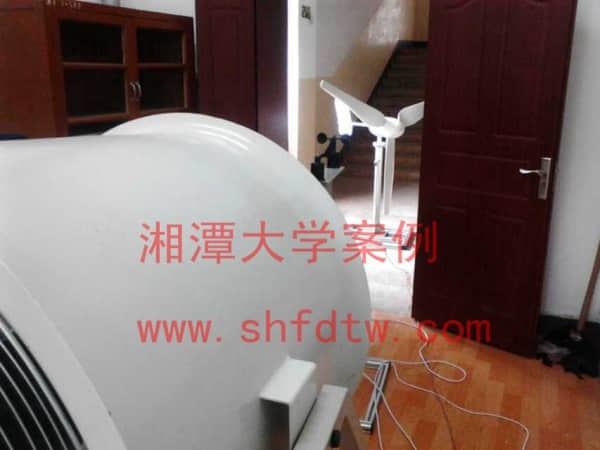

◆ 风洞调速范围：0～13 m/s，功率3KW
◆ 风力发电机额定输出充电电压：12VDC，功率：400W
◆ 风机类型；永磁同步发电机，上风式
光能
◆ 光伏模块功率：50Wp
◆ 光伏模块输出工作电压：17.5VVDC
◆ 光伏模块工作电流：2.85A
◆ 模拟光源模块：200W长弧疝灯
3、2、充电单元
◆ 工作电压：12VDC
◆ 充电功率：400W
◆ 充电方式：PWM脉宽调制
◆ 充电最大电流 35A
◆ 过放保护电压 11V
◆ 过放恢复电压 12V
◆ 输出保护电压 16V
◆ 卸载开始电压（出厂值）15.5V
◆ 卸载开始电流（出厂值） 15A
◆ 保护功能：蓄电池过充电、蓄电池过放电、蓄电反接、负载过载、防雷、风机限流、风机自动刹车和手动刹车。
3、3、电力蓄能单元（机内）
◆ 蓄电池类型：免维护胶体蓄电池
◆ 蓄电池组容量:12V/65Ah
◆ 蓄电池数量： 1个
3、4、并网逆变模块(机内）
◆ 直流输入电压：10.5V～24VDC
◆ 输入电流：27A
◆ 额定蔬出功率：200W
◆ 输出电压：170V～260VAC
◆ 频率范围：45Hz～53Hz
◆ 工作效率：99%
◆ 功率因数：>0.99
◆ 波形失真率≤5%
◆ 工作环境：温度-20℃～50℃
◆ 相对湿度：﹤90﹪（25℃）
◆ 保护功能： 防雷、极性反接、短路、漏电、过热、过载保护
3、5、控制单元
◆ 400W/12V 风光互补智能控制器（Zigbee无线传输、RS232串口输出）（室内）
◆ 风速传感器：0-60m/s（室内）
◆ 温度传感器：-10℃～100℃（室外）
◆ 转速传感器：0～5000 风力发电机转速检测显示（室内）
3、6、负载单元
◆ 交流线性电阻负载：3～15～120W
◆ 直流模拟负载：12V/28WLED路灯板
3、7、显示单元
◆ 风机/光电池输出电流表
◆ 风机/光电池输出电压表
◆ 风机/光电池输出功率表
◆ 并网逆变输出电压表
◆ 并网逆变输出电流表
◆ 逆向输出频率表
◆ 负载实验电流表
◆ 负载实验电压表
◆ 负载实验功率表
4、监控软件
◆ PC监控模块：监控主机、监控软件、显示屏。
◆ 显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图。
◆设置内容：风机限流、自动刹车、手动刹车。负载1设置（手动开＋手动关 光控开＋光控关 光控开＋时控关）。负载2设置（手动开＋手动关 光控开＋光控关 光控开＋时控关）。
