气动液压PLC实验台

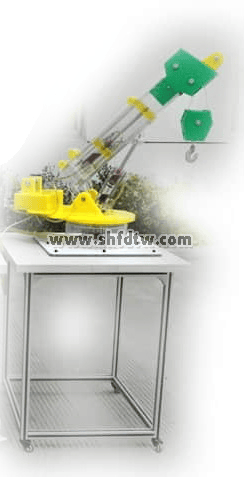

TW-QY28 透明液压吊车模型

由底柜,透明大臂,透明二级臂,,透明油缸,吊勾，旋转马达，卷绳电机，透明集成阀岛,透明手动换向阀,支架组成．

（1）透明吊车主要特点

1、实训机按实物比例缩小,采用透明材料制作伸缩臂 ,主臂为二级,液压缸驱动．

2、实训机可以模拟起重机的起重作业:主臂抬起,降低,主臂二级伸出,缩回动作,整机旋转动作,吊钩上下动作等

3、控制方式可为手动换向与电磁阀换向阀驱动

（2）主要清单

序号	名称	参数	数量	备注
1	实训桌	500*500*1000	1只
2	起重机	主臂伸出级数:2级,每级伸出长度 100mm,,伸出总长:300	1套
3	液压阀	三位四通电磁阀2只,三位四通手动阀2只,阀岛两只	1套
4	大臂液压缸	行程300mm	1套
5	二级伸缩缸	二级伸缩,每级伸缩约120mm	1套	透明
6	钢绳驱动电机	6W电机	1套
7	吊钩		1套
8	液压附件		1套
9	底盘旋转组件		1套
10	旋转马达		1套	工业小马达
11	专用工具		1套
