TW-JD51 复叠式制冷系统实训装置

教了十年制冷课，这台复叠式实训装置让我省心了不少

带制冷专业的学生，最头疼的就是讲复叠式制冷循环。双级压缩还勉强能在黑板上画明白，一到复叠式，高温系统和低温系统怎么耦合、蒸发冷凝器到底起什么作用、为什么非要用两种制冷剂——学生在下面听得云里雾里，我在上面讲得口干舌燥。直到实训室进了这台TW-JD51，情况才算有了改观。

为什么职业院校非得配复叠式实训装置

制冷行业这些年变化很快，医药冷链、超低温冷库、科研环境试验这些领域，对-40℃到-60℃温区的需求越来越多。单级压缩做不到，双级压缩也吃力，复叠式制冷是绕不过去的技术路线。但光靠教材上的循环图，学生根本建立不起系统概念。职业教育的逻辑是“先看见，再理解，然后动手”，没有实物支撑，讲再多原理都是空中楼阁。TW-JD51的价值就在这里：它把一套完整的复叠式低温箱系统搬进了实训室，学生能看、能摸、能拆、能调。

这台设备在教学上的几个实在之处

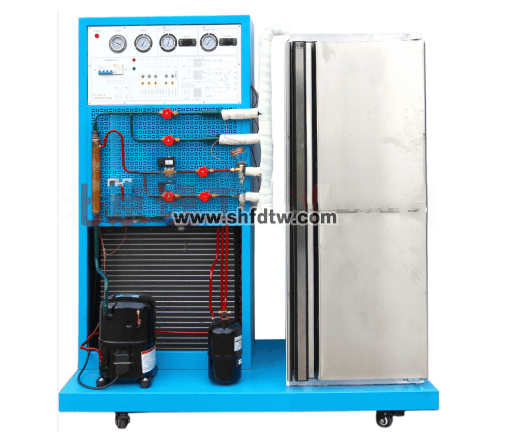

系统架构跟工业现场基本一致。 TW-JD51包含了实训台、低温箱制冷系统、交流电源控制单元、压力检测单元、温度检测单元以及模拟故障箱。低温箱部分不是简化模型，而是整套冷藏柜柜体——蒸发器、冷凝器、储液罐、压缩机、冷凝风扇一应俱全，管路中还设置了控制阀。学生面对的就是一套真实运行的复叠式系统，不是缩小的玩具。

测量点位设计得很细致。在高温系统压缩机、低温系统压缩机、蒸发冷凝器、油分离器、储液器、节流阀、蒸发器这些主要部件的进出口，设备预留了紫铜管盲管，规格是Φ10X0.8、长度35mm，一端封闭并与制冷管道钎焊在一起，温度探头安装和更换都很方便。高压、低压侧以及膨胀容器处还设置了1/4″SAE外螺纹检修针阀，接压力表、测工况都不用额外改造管路。这一点对实训教学来说非常重要——学生做参数测量时不需要“凑合”，数据采集是规范的。

故障模拟功能让考核有了抓手。模拟故障设置箱可以设置电源电路、驱动电路、测温电路、输出电路等类型的故障。过去我们考核学生排故能力，只能人为拔掉一根线或者短接某个端子，既不规范也不安全。现在用故障箱来设故障，学生排查的思路和流程能真正贴近维修岗位的实际要求。

实训项目怎么安排比较顺手

按我的教学节奏，这台设备的实训内容可以分四个层次来推进。

第一层是认知实训。让学生对照系统图，在设备上逐一找到高温级压缩机、低温级压缩机、蒸发冷凝器、节流阀、储液器这些关键部件，搞清楚制冷剂在两个独立循环里各自怎么走、在哪里完成热交换。设备支持二维码扫描获取图纸和指导书，学生用手机扫一下就能调出资料，比翻纸质手册方便。

第二层是运行调试实训。启动系统，观察3只真空压力表（测量范围分别是-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa）的读数变化，用PT100传感器采集进风口、出风口、冷凝器、蒸发器四个温度点的数据。设备制冷量在7.0~8.0 kW之间，最低能达到-60℃，学生可以直观地看到复叠式系统如何通过两级循环把温度一步步拉下来。这个过程中，压力与温度的对应关系、过热度与过冷度的判断，都能落到实处。

第三层是部件检测与故障排查。利用故障设置箱人为制造电路或测温回路故障，让学生用万用表、压力表逐段排查。高温系统和低温系统的高低压侧都有检修针阀，接表检测不需要停机拆管，实训效率高很多。

第四层是综合考核。把原理分析、参数测量、故障判断、调试操作串成一条完整的考核线。学生需要独立完成从开机到稳定运行的全流程，并对异常工况做出判断。这套流程走下来，学生对复叠式制冷的理解就不再停留在纸面上了。

设备本身的可靠性也值得说一句

实训设备最怕两件事：一是学生操作不当出安全事故，二是设备本身娇气、三天两头出毛病。TW-JD51在这两方面做得比较到位。电源控制单元采用三相四线380V供电，配了交流电压表和电流表，总电源由漏电保护器控制，控制屏供电用钥匙开关管理，安全保护符合国家标准。箱体保温材料防火等级达到B1级，噪音控制在38dB(A)，实训室的环境不会太吵。实训台是铁质双层亚光密纹喷塑结构，桌面用的是防火、防水、耐磨的高密度板，底下带锁定万向轮，挪动和固定都方便。

说到底，职业院校选实训设备，看的不是参数多花哨，而是能不能让学生真正动起手来、能不能把课堂上的“讲”变成“做”。TW-JD51在复叠式制冷这个教学难点上，给了一个比较扎实的解决方案。设备用了一年多，学生对复叠循环的理解明显比往届深了一层，排故考核的通过率也上来了。如果你所在的院校制冷专业还在为复叠式制冷的实训发愁，这台设备值得认真考察一下。
