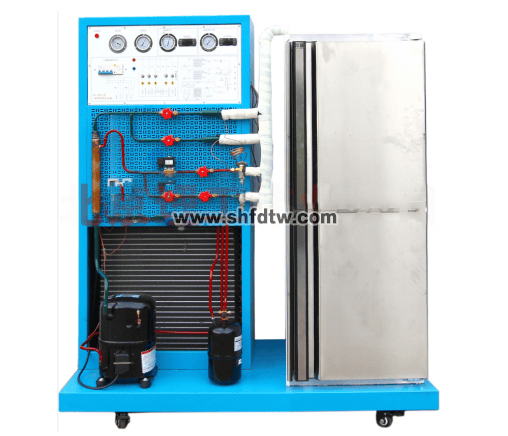

TW-JD51 复叠式制冷系统实训装置
一、设备配置及参数
1、复叠式制冷系统实训装置包含实训台、低温箱制冷系统、交流电源控制单元、压力检测单元、温度检测单元及模拟故障箱等。
2、实训台是铁质双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。实训桌还设有带锁定功能的四个万向轮。
3、低温箱制冷系统包括整套的冷藏柜柜体，如蒸发器、冷凝器、储液罐、压缩机、冷凝风扇等，管路中还设有控制阀等实训所必需的部件。
4、复叠式制冷系统实训装置箱体保温材料的防火等级为B1级
5、在主要系统部件（如高温系统压缩机、低温系统压缩机、蒸发冷凝器、油分离器、储液器、节流阀、蒸发器等）的进出口预留能安装温度探头的紫铜管盲管（Φ10X0.8，长度35mm），紫铜管一端封闭，与制冷管道钎焊在一起。紫铜管盲管的位置方便温度探头的安装与更换。
6、复叠式制冷系统实训装置在高温系统、低温系统的高压、低压的合适部位，以及膨胀容器处设置测量压力的标准制冷空调用1/4″SAE外螺纹检修针阀，其位置方便操作。
7、交流电源控制单元采用三相四线380V交流电源供电，配有交流电压表1只，测量范围０～450V；交流电流表1只，测量范围０～15A，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制。
8、制冷系统压力检测单元应提供3只真空压力表（精度2.5级），测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时不同位置的压力变化。
9、温度检测单元应提供4个温度点温度，采用PT100传感器（精度0.5级），分别测量进风口温度、出风口温度、冷凝器温度和蒸发器温度。
10、模拟故障设置箱应可设置电源电路、驱动电路、测温电路、输出电路等类型故障。
11、二维码识别功能：能通过手机扫描获得该产品的相关资料。
二、技术参数
1、输入电源：三相五线～380V±10% 50Hz。
2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m。
3、装置容量：4.5 kVA。
4、噪声：38dB(A)。
5、制冷装置能达到的温度-60℃。
6、安全保护：具有电流漏电流保护装置，安全符合国家标准。
7、制冷量：7.0~8.0 kW。
三、功能
1、复叠式低温箱的系统电气系统原理分析和实训。
2、复叠式低温箱的系统电气部件检测实训。
3、复叠式低温箱的系统启动、运行和调试实训。
4、复叠式低温箱的电气系统故障模拟设置实训。
