TW-ZWX02毫米波雷达实训台

毫米波雷达实训台(图1)

实训台介绍

毫米波雷达安装于实训台后方,正对带有汽车模型的移动导轨,用于实验毫米波雷达工作状态,进行毫米波雷达原理教学。配合可视化软件,学生熟悉毫米波雷达工作特性、安装方式及软硬件接口。实验毫米波雷达安装、设置、标点,并实训测距功能机安装功能。

二、实训台配置

77GHz长距毫米波雷达

可视化教学软件

实训台架(支架、显示器)

IPC工业控制器

毫米波雷达虚拟仿真软件

三、教学点

通过实训台认识毫米波雷达传感器、总线接口、信号连接方式、电源连接方式;

学习标定安装毫米波雷达;

应用毫米波雷达软件对雷达进行设定;

应用毫米波雷达可视化软件进行障碍物数据统计,包括障碍物数量、大小、方位、最近障碍物距离等;

四、设备参数

探测目标类型:远离目标、靠近目标、静止目标、横穿静止目标、横穿目标;

物体类型:杆、小汽车、卡车、行人、摩托车、单车、宽的物体;

工作模式:FMCW

工作频率范围:76GHz - 77GHz

探测距离范围:0.2m - 170m

距离测量精度:±0.1m

距离分辨率: 0.68m

相对速度范围:-400km/h - +400km/h

速度测量精度:±0.1m/s

角度测量精度:±0.1°

最大目标跟踪数量:100



企业信息

致电:021-55884001(袁经理)

可以为您解答 毫米波雷达实训台 的相关疑问!

可以帮您推荐符合您要求的 新能源汽车实训室汽车发动机实训台汽车电路仿真实习台透明汽车教学模型汽车示教板系列发动机拆装翻转架汽车程控电教板汽车空调系统实验台变速器及底盘实训驾校培训设备 等相关产品!

找不到所需产品?请点击 产品中心

当前产品页面地址:https://www.sh-fdtw.com/product/839.html

175000.00

热门资讯 更多

汽车发动机 电控汽油发动机运行实训台 汽车发动机实训台 新能源汽车

汽车发动机 电控汽油发动机运行实训台 汽车发动机实训台 新能源汽车

发动机实训设备采购清单

本公司专业生产各种教学设备,高教职教实验室,汽车驾驶模拟器,机械教室,教学模型,电子电工台,机械陈列柜,PLC可编程实训装置,液压气动实验台,家电实训室,电梯模型等,电话021-55884002

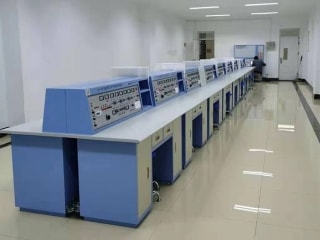

电工电子电力拖动实验装置教学设备

基本电工仪表的使用与测量误差的计算、减小仪表测量误差的方法、欧姆定律、电阻的串、并、混联电路、电阻分压器电路、电容的充放电电路、伏安法测电阻、节点电压法、回路电压法、支路电流法、电阻与温度的关系

发动机润滑系统示教板 汽车发动机润滑系统示教板 解放CA1121/CA6110发动机润滑系统示教板

示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。

空气横掠单管强迫对流的换热实验台

工频离心风机、组合式有机玻璃风洞、实验管及其加热器、固体调压模块配电位器调节加热功率、控制箱、万能信号输入巡检仪、功率表、调压器、毕托管、倾斜式微压计、电位差计、不锈钢可移动实验台。

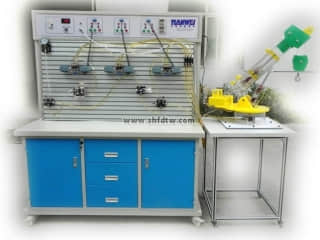

机电液气综合实验台 模块化机电液气综合实验台 机电液气一体化综合实验台
