TWDJC-01 电机拆装与维修实训台

TWDJC-01 电机拆装与维修实训台：把理论落到实操的教学利器

一、产品简介：专为职业院校设计的实操平台

作为职业院校的老师，我深知电机课程最怕什么——学生拆了电机装不回去，或者根本不敢动手。TWDJC-01电机拆装与维修实训台正是为解决这些难题而设计的。这套设备主要面向电气自动化、机电一体化等专业的学生，通过对常用多种电机的动手拆装，使学生真正掌握电机从里到外的构造及各组成器件的认识。

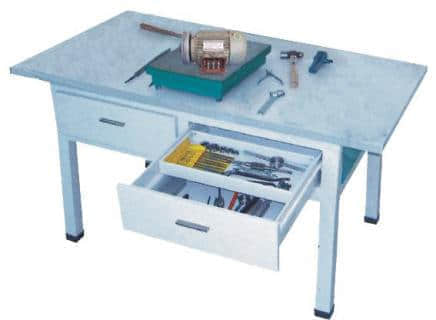

实训台采用全钢结构，坚固耐用，操作台规格为1500mm×750mm×780mm，桌面尺寸适中，能容纳两名学生同时操作，也方便老师巡回指导。输入电压为三相四线制380V±10%，频率50Hz，装置容量小于1.5KVA。工作环境适应温度范围为-5℃至+40℃，相对湿度低于85%（25℃），能够满足绝大多数学校实训室的条件要求。

二、核心配置：设备配置一步到位

配备两台电机，涵盖主流机型

实训台标配两台电机：一台1.1KW三相鼠笼异步电动机，用于三相交流电机的拆装训练；一台100W直流他励电动机，用于直流电机的拆装与维修实训。两台电机覆盖了职业院校电机实训中最常见的两种机型，能够满足《电机与拖动》《维修电工》《电机维修》等课程的教学需要。

配齐拆装工具，上手就能干

拆装工具一应俱全：拉马1幅、活动扳手1把、橡皮锤头1只、划线板、压线板1块、弯头剪刀1把、尖嘴钳1把、钢锯1把，外加电烙铁及烙铁架1套。这些都是电机拆装维修中常用的工具，不用学校再额外采购，开箱即用。特别是拉马和划线板，对于电机端盖拆卸和绕组嵌线来说是必备工具，学生上手实操非常方便。

三、教学应用：让实训教学更有成效

在《电机与拖动》课程中，我们通常安排8-10个学时用于电机拆装实训。学生两人一组，轮流操作。第一步是三相异步电动机的拆卸，学生需要使用拉马拆卸联轴器，用活动扳手拆卸端盖螺栓，取出转子观察其结构，这个过程大约需要2个学时。很多学生在课堂上听老师讲定子和转子的时候似懂非懂，但真正拆开电机看到内部结构之后，认知就完全不同了。

第二步是直流电机的拆装与维修，重点训练电刷、换向器的检查与维护，以及绕组的故障排查。直流电机的结构比异步电机复杂，学生需要更加细致地操作，这也是培养动手能力的关键环节。

此外，实训台还配备了绕线模和绕线机等设备，可供学生进行电机绕组的重绕实训。学生在掌握了基本的拆装技能之后，可以进一步学习绕组故障的检测与修复，为后续的维修电工考证打下扎实基础。

总的来说，TWDJC-01电机拆装与维修实训台是一套适合职业院校电机实训教学的综合平台，配置齐全、结构合理、操作安全，能够有效支撑从基础拆装到故障维修的系列实训项目，值得在电气类专业实训教学中推广应用。
