TWLY-109 智能建筑给排水及远程抄表综合实训装置
一、概述：
智能建筑给排水及远程抄表综合实验教学平台由生活给排水子系统和远程水电抄表子系统两大实物系统模型组成，可模拟生活给排水自动控制过程和远程自动抄表过程。智能建筑给排水及远程抄表综合实验教学平台包括模拟监控终端、联动执行机构、给水泵、排水泵、液位传感器、声光报警器、有机玻璃水槽、监控管理主机及总线制水、电表等组成，采用 LON 总线开放式控制结构，可满足各高校、职业院校开展给排水智能控制及远程自动水电抄表等科研教学或实验实训的需求。

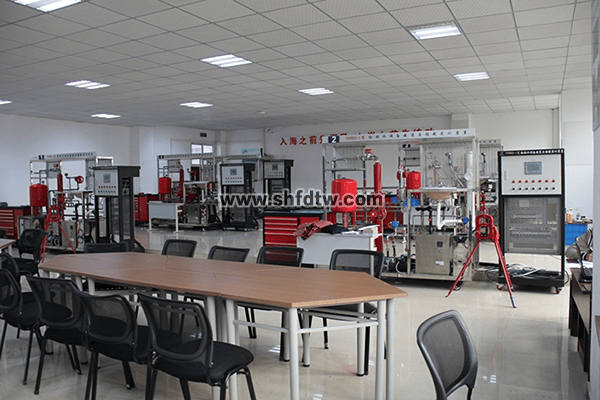

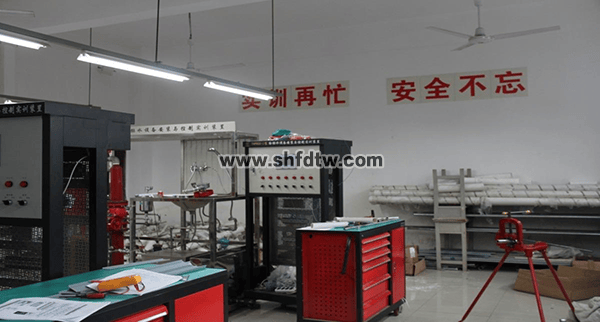

智能建筑给排水实训室
二、功能特点：
1 、 LonWorks 双绞线接口（ TP/FT-10A ），可方便接入 LonWorks 网络，所有口使用光电隔离，抗干扰强。
2 、可通过给排水组态监控程序与远程抄表组态监控程序进行二次组态系统开发设计，利用远程管理主机实时采集记录和监视各水箱液位高低、给水泵和排水泵工作状态、各水表、电表当前度数，可真实模拟自动给排水控制过程，实现生活给水和污水排水工作；
3 、具备完善的报警系统，实现警戒水位自动报警及对水泵启停控制；
4 、系统能对装置内水表、电表进行远程抄表并进行数据统计分析。
5 、装置采用不锈钢构造，水箱前端视窗采用透明有机玻璃，可直观观测水箱液位状态。
6 、底座安装万向轮，既可固定也可方便移动。
7 、装置具备手 / 自切换操作功能。
三、技术指标：
工作电压： AC 220V ± 10%
功 耗 ：≤ 120W
工作温度： 0 ℃ ~45 ℃
水泵额定扬程： 4M
水箱容量： 0.138M 3/ 个
外形尺寸： 高1700mm ×宽1400mm×深 600mm 。
四、实训项目：
1 、给排水系统及远程抄表系统认知实验；
2 、给排水系统常用器件安装和调试操作实训；
3 、给排水手 / 自动流程切换控制设计综合实验；
4 、水表和电表的远程自动抄表和数据统计组态集成控制设计综合实验；
5 、给排水系统常用采集模块节点功能开发实验；
6 、给排水系统执行模块节点功能开发实验。
