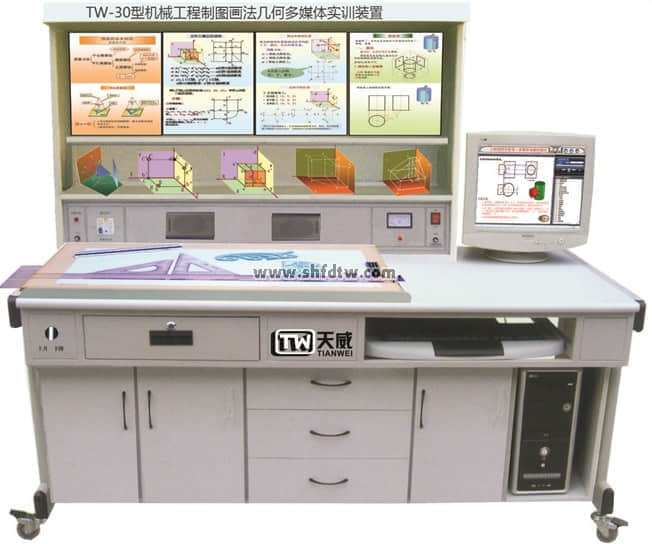

TW-30型机械工程制图画法几何多媒体实训装置
深度剖析TW-30型机械工程制图画法几何多媒体实训装置在教学中的实战应用
TW-30型机械工程制图画法几何多媒体实训装置，说实话，这个东西我们学校是前年采购的。作为带学生画了十几年三视图的制图教师，我对它还真有不少话想说。有些设备买回来就吃灰，但这套装置不一样，它确实能帮我们解决空间想象能力培养这个大难题。简单来说，这是一套集设计、测绘、创新于一体的多媒体综合实训设备，适用于《机械制图》、《画法几何》等课程。下面我从老教师的角度，给大家掰扯掰扯这套设备的真实情况。
TW-30型装置为什么成为制图实训室的“标配”？
为啥我们愿意在经费紧张的情况下引入这套设备？画法几何这门课，很多学生一上来就被“长对正、高平齐、宽相等”绕晕了，脑子里的形体转不过弯来。传统的挂图板书太抽象了，学生根本看不懂，上课走神率贼高。这套TW-30装置，它采用画法几何多媒体软件用电脑演示投影的产生和画图步骤，30件几何模型动画配上画图步骤，投影过程一目了然。咱们当老师的就怕学生听不懂，现在好了，动画演示一出，原来二三十个学生里只有五六个能跟上节奏，现在基本全班都能看懂，这钱花得值。
多媒体+实物模型的“双通道”教学模式
TW-30型有一个特别突出的优势——多媒体软件与实物模型相结合。一台P4电脑配上多媒体软件，用动画形象地演示投影过程和画图步骤，使学生实现理论与实际的紧密结合。这一点我必须点赞，机械制图光靠嘴说，学生根本建立不起空间概念。而实物模型一摆出来，学生能摸能看能转，空间想像能力提升非常明显。实训装置采用30件几何体投影模型和30块模块板说明供学生使用，模块板图文并茂，内容生动，方便学生学习。我那帮“机加工”方向的学生，之前画个圆锥的三视图要卡半天，现在拿着实物模型对照看，三五分钟就能搞定。
电动绘图板的功能设计与实用考量
再说说这个绘图板的设计——绘图板的上下升降采用电动控制，这点对老师和学生都很方便。以前咱们用固定的绘图桌，调高度得拧螺丝，累死个人。现在电动升降一按就调好了，不管是高个学生还是矮个学生，都能找到舒服的绘画姿势。实训台尺寸是1600×750×1750mm，铁质钣金喷塑结构，用下来感觉挺结实，学生怎么折腾都不怕。当然也有人会问，现在都用CAD了还用绘图板有必要吗？我认为非常有必要，手工绘图是建立空间逻辑的基础，这个不能省。
TW-30型装置的核心配置与课程体系
30件几何模型与模块化教学内容
这套TW-30装置内含30件模型和30块模块图板，从基础到进阶应有尽有。实验台内容配置包括中心投影、斜投影法、正投影法、点的三面投影、直线的投影、圆锥的三视图、棱柱的三面视图、圆球的三面视图等等。我每次上课都按照从易到难的顺序来，前面几周先讲基本几何体的三视图，后面再逐步过渡到表面取点、截断作图这些更复杂的知识点。特别要提的是，这套装置采用组件式结构，更换模块板和模型很便捷，想扩展新内容只管加模块就行。我们学校未来打算增加一些组合体模型，直接采购装上去就能用，不需要大动干戈换整套设备。
实训任务、学习方法与创新能力培养
设备买来是为教学服务的，TW-30型实训装置的学习目标很清晰：培养学生绘制和阅读工程图样的能力以及几何形体的设计能力。具体来说，学生需要掌握投影法，能够绘制工程图样，具备阅读图样的能力，还要能徒手绘制草图，培养对三维空间逻辑思维和形象思维能力。学习方法也很重要——必须让学生扎实掌握正投影原理和方法，注意空间形体与其投影图之间的联系，注意培养从空间（物体）到平面（图样），再从平面到空间的想象能力和几何形体的构思能力。
另外，这套设备采用模块板文字图板说明文件指导学生独立分析投影方式，还有实物模型让学生深入了解画法几何原理。我在实训课上经常让学生分组完成测绘任务，要求他们在规定时间内完成物体三视图的绘制。基础好的组可以挑战更复杂的形体，基础弱一点的组就先巩固基本几何体。这样一来，不同层次的学生都能在实训中找到适合自己的节奏，创新能力也得到了锻炼。
总的来说，TW-30型机械工程制图画法几何多媒体实训装置在我们学校的实训教学中表现相当不错，很适合各职业院校的工科类专业使用。
