TW-36型机械制图多媒体三维测绘设计实训装置

TW-36型机械制图多媒体三维测绘设计实训装置：撬动职教课堂的创新利器

各位在职业院校从事机械专业教学的老师们，大家好。我是某高职机械工程系的专业课老师，有近十年的机械制图教学经验。今天想和大家深度聊聊我们系里引进了快两年的TW-36型机械制图多媒体三维测绘设计实训装置。说实话，这款设备彻底改变了我对“制图实训”这门课的刻板印象。

告别枯燥：为何TW-36型装置能颠覆传统课堂

咱们职校的《机械制图》是机械类专业学生必修的一门专业技术基础课。以往在课堂上，我对着挂图讲三视图，学生在下面画轴测图，整个课堂气氛相当沉闷。很多学生空间想象能力跟不上，一看到复杂的组合体就犯怵，觉得这门课比高数还难。

TW-36型装置给我最大的感触就是“直观”。它配备了计算机，利用天威机械制图多媒体软件，能够用三维动画生动演示模型，让抽象的投影理论转化为立体的视觉冲击。以前我讲到剖视图，比如半剖、全剖、阶梯剖这些概念，在黑板上画半天学生还是懵的。现在有了TW-36型装置，我把对应的实体模型从工具箱里拿出来，再在电脑上调出三维动画，模型内部结构一目了然，复杂结构在三维动画中层层分解，学生“哦”的那一声恍然大悟，我觉得这就是TW-36型价值最好的体现。

装备与配置：不止是模型，更是一站式的工作站

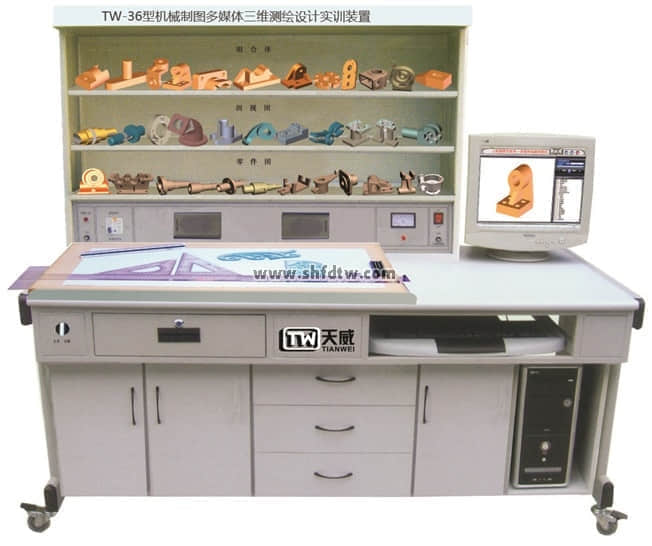

聊到设备的具体配置，TW-36型真的考虑得很周全。首先，这个实验台本身就是一个多功能工作站。它采用的绘图板具备电动升降功能，学生可以根据自己的坐姿习惯随意调节高度，这个设计非常人性化。

当然，最核心的干货还是那36件配套模型。从基础的组合体叠加、切割，到复杂的蜗轮箱体、减速箱体，甚至到实用的阀体和夹具体，可以说是把教材里该有的典型结构全部涵盖了。模型清单里还包括了半剖、全剖、局部剖和旋转剖等多种剖切形式的演示件，教学时直接调取对应的三维动画和实物模型，同步对照讲解，学生理解起来就快多了。

从“教”到“用”：装置如何重塑学生的工程思维

机械制图这门课，最终目的不是让学生画得像艺术品，而是要培养他们解决问题的工程能力。TW-36型装置的任务定位非常清晰：培养绘制和阅读工程图样的能力、徒手绘画草图的能力，以及对三维空间的逻辑思维和形象思维能力。

在实训课上，我通常采用“三步走”的策略。第一步，先用软件里的三维动画引导学生独立分析模型形状，利用三维动画文件演示模型的立体结构和每个面的投影关系，帮学生“破冰”。第二步，让学生对照实物模型进行徒手草图绘制，在这个过程中，学生有机会亲手翻转和拆解模型，完成从“看”到“想”再到“画”的转化。最后，再回到电脑前用CAD软件规范化出图。这种教法直接把枯燥的理论变成了动手的乐趣，既降低了学习难度，又实实在在地提高了学生识图绘图的能力。

总结：TW-36型装置是职教课堂的刚需

总的来看，TW-36型机械制图多媒体三维测绘设计实训装置不仅仅是一件教具，更是一个完整的理实一体化教学解决方案。它本着“突出应用，服务于专业”的宗旨，把计算机图形学技术和传统制图教学紧密结合，做到了让教学内容直观形象。

对于我们职业院校的老师来说，如果还在为学生的空间想象力头疼，还在为实训课缺少抓手而苦恼，TW-36型绝对值得认真考虑。它让学生在“做中学、学中做”，在降低理论门槛的同时，有效锻炼了学生的工程素质与实践能力。我个人使用下来的感受是，这款设备的引入不仅提升了教学效率，更关键的是帮学生把“机械制图”这门专业基础课学活了、学透了。

您只要致电：021-55884001（袁经理）

我们可以解答机械制图多媒体三维测绘设计实训装置的相关疑问！

我们可以帮您推荐符合您要求的机械制图设计实训装置,多媒体三维测绘教学,机械制图模型相关产品！
