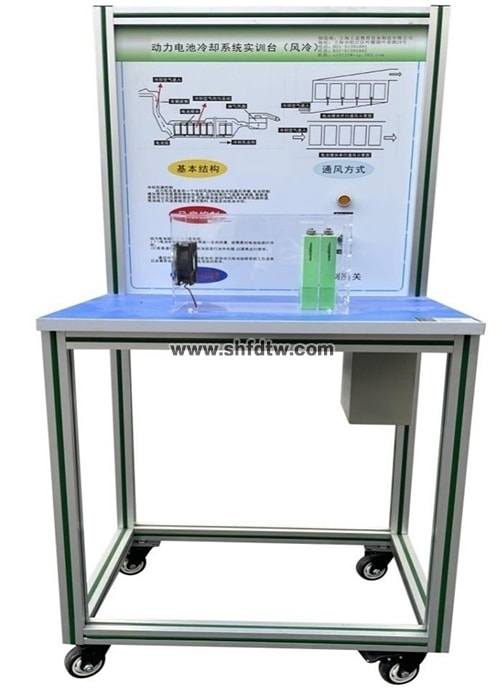

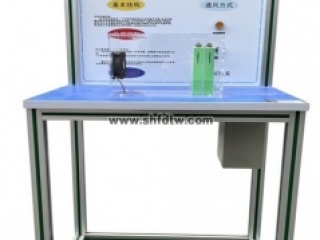

TW-XQ135动力电池冷却系统实训台（风冷）
一.产品简介
选用动力电池冷却系统配套材料制作；安装电池冷却电子风扇、继电器、温度传感器、模拟控制装置，培养学员对动力电池冷却系统基础知识掌握。
二.功能特点
1.安装电池冷却系统实物，可以对电池冷却系统器件进行实测；
2.操作控制装置，动态演示动力电池冷却系统工作过程。
3.设备由可移动台架与原理面板等组成，面板立放，绘制动力电池冷却系统结构图，介绍动力电池冷却系统基本知识，展示动力电池冷却系统工作原理与工作过程。
4.实训台带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
5.配备面板采用4mm厚铝塑板，面板打印有彩色电路图与工作原理示意图。
6.原理面板安装检测端子，可以对电池冷却系统器件进行实际测量。
7.设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带万向脚轮，便于移动，并带锁止机构。
8.配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障分析等要点。
三.技术规格
1.设备外形尺寸（mm）：700*500*1500（长*宽*高）
2.面板外形尺寸（mm）：648*713（长*宽）
3.输入电源：AC220V±10% 50Hz
4.工作温度：-5°～+40°
四、实训实验项目
1.动力电池冷却系统结构与原理认知。
2.动力电池冷却系统的端子及对应的功能认知与检测。
五．基本配置
电池冷却电子风扇、铁锂电池（单体3.2V10AH）、透明电池箱、通风管道、继电器、温度传感器、模拟控制装置，可移动平台和教学板。
