TWWKB-08B型维修电工电拖实训装置(双组型)

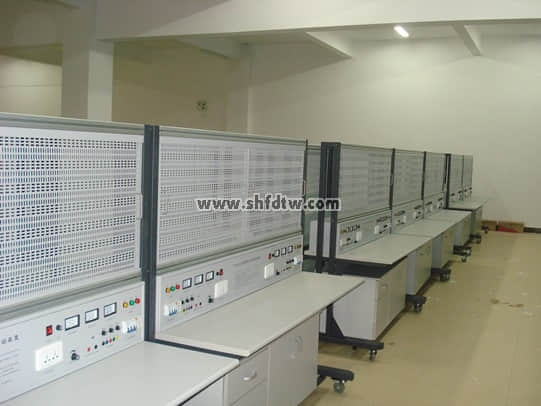

维修电工电拖实训装置,维修电工电拖教学设备(图1)

一、设备技术指标

1、外型:整体尺寸1632mm×750mm×1638mm;

2、实训台架的材料:钢板、铝合金结构;

您只要致电:021-55884001(袁经理)

我们可以解答 维修电工电拖实训装置 的相关疑问!

我们可以帮您推荐符合您要求的 维修电工电拖实训装置,维修电工电拖教学设备 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-48-1452-1.html




电源控制屏,提供实训必要的电源,电源控制屏设有启动、停止控制单元和电压/电流综合保护装置,保护动做快、无死区。具体如下:

3、电源:

输入:三相AC 380V ±10% 50HZ 三相五线;

固定交流输出:三相五线  380V 接插式2组、220V接插式2组、220V插座式4组;

   电流保护:动作电流≤30mA,动作时间<0.1s;(两组)

   电压保护:动作电压≤40V,动作时间<0.1s;(两组)

   交流电源:单相220V/三相380V,每路输出均带有短路、过流保护。(两组)

  直流电源:0—30V连续可调直流电源、1A,输出电压:0—30V、最大输出电流1A。(两组)

数字直流电压表:自动量程转换量2V、20V、200V、内/外测,测量精度0.5%、设有超量程报警。(两组)

  数字直流电流表:自动量程转换量20mA、200mA、2A,测量精度0.5%;设有超量程报警。(两组)

   数字交流电压表:自动量程转换量20V、200V、500V,测量精度0.5%、设有超量程报警。(两组)

   数字交流电流表:自动量程转换量200mA、2A、20A,测量精度0.5%;设有超量程报警。(两组)

5. 保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。

6. 网孔板: 数量2块,规格:774×580mm 。 用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级。

7. 实验说明书: 数量1套,指导学生实训。

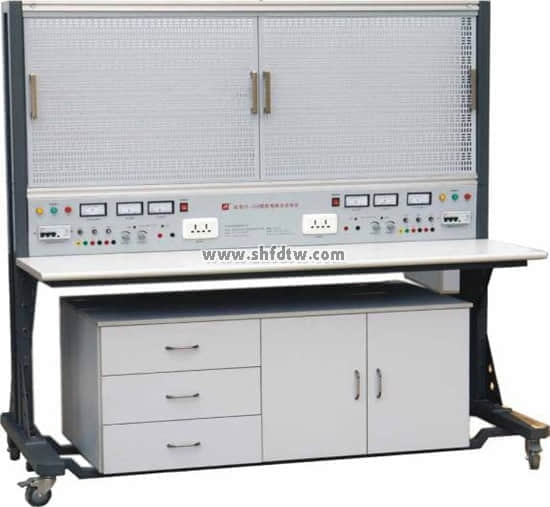

维修电工电拖实训装置,维修电工电拖教学设备(图2)

二、 设备结构功能

1、TWWKB-08B型维修电工电拖实训装置由实训屏(内置电源)、实训桌、实训储物柜三大部分组成。以30mm×30mm成型方钢作为设备主要框架材料;

2、实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接,表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用;由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构;

3、固定机构的下方是铁制双工位电源箱,每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出;

4、实训桌桌面采用25mm麻灰色高密度层压板封边特制,有效提高绝缘等级;实验桌底部装有至少4个导向轮,方便实训台架移动;

5、实训储物柜采用标准结构和抽屉式,左侧有3层抽屉,用于存放工具以及实训资料。

6、每个工位配置绝缘板。
