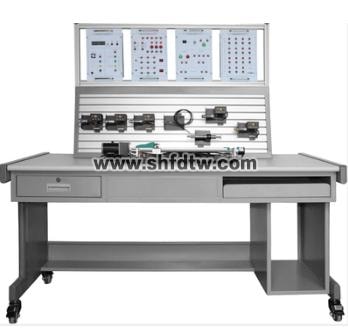

TW-C960工业传感器应用技术实训考核设备
设备包括十五种类型传感器的应用，可以通过自由组合进行实训。该设备的实训指导书已提供二十个实训项目的演练，书中每一个实训项目有实训目的、实训器材、控制要求、实训步骤，当中大量的原理接线图、实物装配图、实物接线图加上丰富内容的表格及文字介绍，使得实训过程变得通俗易通。
控制器件由挂箱、模块组成，可以根据实训需求自行选用，如PLC控制和PID控制器控制等到。做到既简单易懂又具备相当的理论深度，能让学生达到自行根据被测物品选用传感器及控制方式，完全符合现代社会对电工高、新技能人才自主创新技能的培训需求。
一、设备参数概览
1.工作电源：单相三线 AC220V±5% 50Hz
2.安全保护： 漏电保护（动作电流≤30mA），过流保护，熔断器保护
3.额定功率：≤0.5kW
4.P L C :
5.电源电压：AC100~240V
6.环境温度： -10℃～40℃
7.相对湿度： ≤85%
8.外形尺寸： L1600×W800×H1386mm（±5%）
二、设备功能与结构
该设备主要由实训桌、实训屏、实训挂箱、实训模块、实训单元、产品配件包等组成。
实训桌：桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。
实训屏：上下框架之间构成窗式导轨，实验挂箱可在导轨上自由组合、移动、装卸。实验电源部分，装有带漏电保护器的断路器，一组DC0-30V可调稳压电源，一组DC24V开关电源，一组DC12V开关电源，配有电源指示、启动按钮、停止按钮、启动停止指示、急停开关、日光灯开关、扬声器等器件。
实训挂箱：外壳采用全钢精加而成，表面静电喷塑处理。挂箱内装有可编程控制器48MR及扩展3A、数字电压表、数字电流表、智能传感器数显表、智能温控仪表、智能计数 计米表、按钮、继电器等元件。操作面板文字符采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。装有安全美观的实验插座，学生可以方便地利用迭插导线进行实验。
训模块：外壳采用全钢精加而成，表面静电喷塑处理。有温度加热室模块、超声波传感器模块、光敏传感器模块等。操作面板文字符采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。装有安全美观的实验插座，学生可以方便地利用迭插导线进行实验。
实训单元：专用配套底座，采用铝合金材料加工而成，可与铝型材方便固定与分离。包括检测元件、气缸运动单元、数字量传感器单元，十五个实训单元可自由组合、任意更换，灵活应用于实训项目中，装有安全美观的实验插座，学生可以方便地利用迭插导线进行实验。
产品配件包：由设备安装、调试、实训所需要的配件、配线、设备使用说明书等组成。
三、单套设备配置清单
序号 | 配置名称 | 单位 | 数量 |
1) | 传感器应用技术电源屏 | 套 | 1 |
2) | 钢制实训桌 | 套 | 1 |
3) | PLC及扩展挂箱 | 套 | 1 |
4) | 控制仪表挂箱 | 套 | 1 |
5) | 电压电流表模块 | 套 | 1 |
6) | 按钮及继电器挂箱 | 套 | 1 |
7) | 超声波传感器模块 | 套 | 1 |
8) | 光敏传感器模块 | 套 | 1 |
9) | 容栅位移传感器单元 | 套 | 1 |
10) | 磁栅位移传感器单元 | 套 | 1 |
11) | 数字量传感器模块 | 套 | 1 |
12) | 电磁阀单元 | 套 | 1 |
13) | 旋转变压器单元 | 套 | 1 |
14) | 气缸运动单元 | 套 | 1 |
15) | 温度加热室模块 | 套 | 1 |
16) | 霍尔式传感器模块 | 套 | 1 |
17) | 电容式传感器模块 | 套 | 1 |
18) | 电感式传感器模块 | 套 | 1 |
19) | 光电传感器（漫反射型）模块 | 套 | 1 |
20) | 压力传感器（气体)模块 | 套 | 1 |
21) | 产品配件包 | 套 | 1 |
22) | 产品配线包 | 套 | 1 |
23) | 培训资源包 | 套 | 1 |
24) | 空气压缩机 | 台 | 1 |
3.1单套设备辅材配置清单
序号 | 配置名称 | 规格型号 | 单位 | 数量 |
1 | 产品配件包 | |||
1) | 多功能排插 | （250V/10A)3米 | 个 | 1 |
2) | PU气管 | φ6 蓝色 | 米 | 2 |
3) | PU气管 | φ8 蓝色 | 米 | 4 |
4) | 速度控制阀 | J-AS1201F-M5-06 | 个 | 4 |
5) | 螺纹直通接头 | PC6-02 | 个 | 1 |
6) | 螺纹直通接头 | PC6-01 | 个 | 6 |
7) | 螺纹直通接头 | PC8-02 | 个 | 1 |
8) | 内螺纹直通 | PCF8-02 | 个 | 1 |
9) | T型三通 | PE6 | 个 | 1 |
10) | T型减径三通 | PEG8-6 | 个 | 1 |
11) | 凳子 | 座直径:32CM*宽度:40CM*座高:45CM 白色 | 张 | 2 |
2 | 产品配线包 | |||
1) | 电脑电源线 | 三插 1.5m 黑色（公母插） | 条 | 3 |
2) | 迭对插头连线 | K2ABD51 1m 红色 | 条 | 10 |
3) | 迭对插头连线 | K2ABD51 1m 黄色 | 条 | 10 |
4) | 迭对插头连线 | K2ABD51 1m 绿色 | 条 | 10 |
5) | 迭对插头连线 | K2ABD51 1m 黑色 | 条 | 10 |
6) | PLC编程线 | SC-11 3M | 条 | 1 |
7) | 超声波传感器电源线 | 条 | 1 | |
四、设备配置详细参数要求
序号 | 设备名称 | 详细参数 |
1 | 传感器应用技术电源屏
| 1. 功能：提供单相电源、直流稳压电源等满足实训需求。 2. 尺寸：约L1162mm*W350mm*H640mm。 3. 电源屏结构：采用钢板做骨架，经过机械加工成型，表面静电喷塑处理。操作面板文字符采用现代彩色UV打印技术处理。上下框架之间构成窗式导轨，实验挂箱可在导轨上自由组合、移动、装卸。 4. 单相交流电源：单相交流电输出，供外接仪器设备用。 5. 直流可调稳压电源：±0～30V连续可调（两组）,电流2A，带短路保护及自动复位功能； 6. 直流稳压电源：DC24V，电流2A，带有熔断器保护功能； 7. 直流稳压电源：DC12V，电流5A，带有熔断器保护功能； 8. 扬声器：0.5W/8Ω/Φ40 9. 配有电源指示、启动按钮、停止按钮、启动停止指示、急停开关、日光灯开关等器件。 |
2 | 钢制实训桌
| 1. 尺寸：约L1600mm*W800mm*H780mm。 2. 桌身：采用优质钢板做骨架，经过机械加工成型，表面静电喷塑处理，整机既坚固耐用，又美观大方。桌子设计有两个滑轨抽屉，一个键盘抽屉，可放置实训工具、导线及键盘等，下部左右侧设置了单开门储物空间，右侧可放置电脑主机，并配有钥匙，方便管理。 3. 桌面：采用≥25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计，桌面内嵌铝型材拼接板，桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、防腐、抗静电及易清洁等特点。 |
3 | PLC及扩展挂箱
| 1. 尺寸：约L268mm*W405mm*H159mm。 2. PLC主机 a) 电源电压：AC100~240V b) 额定频率：50/60Hz c) 输入形式：漏型/源型 d) 输入点数：24 e) 输出种类：继电器 f) 输出点数：24 3. PLC模拟量模块 1) 分辨率12位二进制的模拟输入输出适配器。 2) 模拟输入2频道和模拟输出1频道的输入输出混合的适配器。 3) 2频道的电压输入(DC0～10V)、或输入电流(DC 4～20毫安)。 4) 1频道的输出电压(DC0～10V)、或电流输出(DC 4～20毫安)。 5) 指定各频道每输入或者输入电流的电压。 6) 模拟输入范围 输入电压:DC 0～10V(输入电阻198.7 kΩ) 输入电流:DC 4～20毫安(输入电阻250Ω) 7) 分辨率 输入电压:2.5mV (10 V×1/4000) 输入电流:5μA(16mA×1/3200) 4. 输入输出接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
4 | 控制仪表挂箱
| 1. 尺寸：约L268mm*W405mm*H159mm 1) 电源：100~240V AC/DC 2) 控制输出：继电器 3) 报警输出：二路 4) 显示位数：6位显示 5) 外形尺寸：48H*96W*94.5L 2. 智能温控表 2个 1) 电源：100~240V AC/DC 2) 变送输出：4~20MA 3) 控制输出：继电器 4) 报警输出：二路 5) 信号输入：单路通用输入无通讯 6) 输入信号：单TC/RTD通用输入 7) 显示位数：4位显示 8) 面板尺寸：48H*96W 3. 智能传感器仪表 1) 电源：100~240V AC/DC 2) 变送输出：4~20MA 3) 控制输出：继电器 4) 报警输出：二路 5) 信号输入：一路输入 6) 辅助电源：带DC24V辅助电源 7) 面板尺寸：48H*96W 4. 信号端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
5 | 电压电流表模块
| 1. 尺寸：约L268mm*W405mm*H159mm 2. 三位半数字电流表：量程DC200MA，工作电压DC5V 1个 3. 三位半数字电压表：量程DC200V 工作电压DC5V 3个 4. 三位半数字电流表：量程DC2A工作电压DC5V 1个 5. 三位半数字电流表：量程DC5A工作电压DC5V 1个 6. 仪表供电系统：配有变压器、仪表电源板、开关等器件。 7. 端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
6 | 按钮及继电器挂箱
| 1. 尺寸：约L268mm*W405mm*H159mm 2. 继电器：J DC24V 8T 6个 3. 继电器座： 6个 4. 自复按钮开关 LAS2Y-11 Φ12 圆形头 绿色 4个 5. 自锁按钮开关 LAS2Y-11Z Φ12 圆形头 绿色 4个 6. 端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
7 | 超声波传感器模块
| 1. 尺寸：约L172mm*W232mm*H90mm 2. 四探头语音倒车雷达 1) 功能: 真人语音 2) 核心数量: 4个探头 3) 颜色分类: 866整套 866主机 866显示屏 一个探头 4) 报警音量: 80dB及以上 5) 工作温度范围: -40℃-80℃ 6) 测试距离: 2.0m-0.4m 7) 是否支持夜视: 否 8) 显示器类型: LCD显示器 9) 探头个数: 4个 10) 影像语音功能: 数码显示有语音 3. 端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
8 | 光敏传感器模块
| 1. 尺寸：约L172mm*W232mm*H90mm 2. 功能：光敏传感器感受外界光线的强弱分四个等级，输出四种开关量信号到端子。 3. 主要器件：组件光敏传感器线路板 1套 4. 端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
9 | 容栅位移传感器单元
| 1. 容栅位移传感器 1) 分辨率：0.01MM 2) 示值误差：0.03MM 3) 示值变动性：0.01MM 4) 测量zui大速度：1.5M/S 5) 公英制转换 6) 清零开关 7) 电池（1.55V）SR44w 8) 232串口信号输出 |
10 | 磁栅位移传感器单元
| 开式磁栅尺 1) 量程:100mm 2) 分辨率:1μm 3) 零位:无零位 4) 电源电压:DC5V-24V 5) 输出方式:线性输出 6) 接头方式:DB9 |
11 | 数字量传感器模块
| 1. 尺寸：约L330mm*W280mm*H88mm 2. 旋转变压器―数字转换板 AFT-DF2040- 1套 3. 组件电机调速器线路板 1套 4. 水平运动机构 1套 5. 光栅尺 1) 分辨率:5μm 2) 精确度：±5μm 3) 电源电压:DC5V-24V 4) 输出方式:线性输出 5) 接头方式:DB9 |
12 | 电磁阀单元
| 1. 电磁阀 1个 2. 螺纹直通接头 3个 3. 消声器 2个 4. 固定螺栓（短） 1个 5. 模块卡座 1个 6. 三位五通电磁阀座 1个 7. 端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
13 | 旋转变压器单元
| 1. 旋转变压器 1) 输入电压： AC7V 2) 频率：10KHz 3) 转换率：0.5±5% 4) 电气误差：±10Max 5) 最大运行速度：500S/-1 2. 变压器座 1个 3. 盖板 1个 4. 转轴 1个 5. 深沟球轴承 696ZZ（内径6 外径15 厚度5） 2个 6. 轴用卡簧 GB/T894.2-1986 φ12 2个 |
14 | 气缸运动单元
| 1. 气缸：TN20*100 缸径：φ20，行程：100mm 2个 2. 速度控制阀： 4个 3. 磁性开关：2个 4. 固定螺栓（长）： 1个 5. 模块卡座2：1个 6. 气缸底盒：1个 7. 气缸安装片： 1个 8. 端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
15 | 温度加热室模块
| 1. 尺寸：约L172mm*W232mm*H196mm 2. 温度加热室：采用透明有机玻璃加工粘合而成。 3. 盒体：采用1.2mm冷轧钢板折弯成型，表面静电喷塑处理。 4. 风扇：40*40*10mm DC12V 风扇 1个 5. 风扇罩：40mm*40mm 1个 6. 热电阻 PT100/不锈钢/-20~420度/M8*1.5/L50mm/线长2M屏蔽网：1个 7. 热电偶：K型 1个 8. 突跳式温控器：KSD-301 250V/10A 常闭型 60度 1个 9. 端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
16 | 霍尔式传感器模块
| 1. 霍尔式传感器 1) 检测距离：5mm±10% 2) 设定距离：0~4mm 3) 可检测物体：磁性金属 4) 响应频率：0.4kHz 5) 电源电压：DC12～24V 2. 传感器支架： 1件 3. 迭对插头连线： 60cm 黑色 1条 4. 迭对插头连线：60cm 红色 1条 5. 迭对插头连线：60cm 蓝色 1条 |
17 | 电容式传感器模块
| 1. 电容式传感器 1) 检测距离：8mm±10% 2) 设定距离：0~5.6mm 3) 可检测物体：导体及电介质体 4) 响应频率：100Hz 5) 电源电压：DC12～24V 2. 传感器支架： 1件 3. 迭对插头连线： 60cm 黑色 1条 4. 迭对插头连线：60cm 红色 1条 5. 迭对插头连线：60cm 蓝色 1条 |
18 | 电感式传感器模块
| 1. 电感式传感器 1) 检测距离：4mm 2) 可检测物体：导体及电介质体 3) 响应频率：800Hz 4) 电源电压：DC12～24V 2. 传感器支架： 1件 3. 迭对插头连线：60cm 黑色 1条 4. 迭对插头连线：60cm 红色 1条 5. 迭对插头连线：60cm 蓝色 1条 |
19 | 光电传感器（漫反射型）模块
| 1. 光电传感器 1) 检测距离：100mm 2) 检测形式：NPN 3) 响应时间：0.5ms 4) 电源电压：DC10～30V 2. 传感器支架： 1件 3. 迭对插头连线：60cm 黑色 1条 4. 迭对插头连线：60cm 红色 1条 5. 迭对插头连线：60cm 蓝色 1条 |
20 | 压力传感器（气体)模块
| 1. 压力变送器 1个 1) 类型：通用型 2) 螺纹规格:G1/2 3) 输出信号：4~20MA 4) 量程：1.6MPA 2. 气源处理元件(调压阀) 1个 1) 接管口径：G1/4 2) 调压范围： 0.5~0.9MPa 3. 迭对插头连线：60cm 黑色 1条 4. 迭对插头连线：60cm 红色 1条 5. 螺纹直通接头：PC6-02 2个 6. 调压阀支架：1件 7. 铜制三通： 1件 |
21 | 空气压缩机
| 1. 输出功率：≥360W 2. 工作压力：≥0.6mpa 3. 排气量：≥40L/min 4. 储气罐容积:≥12L |
