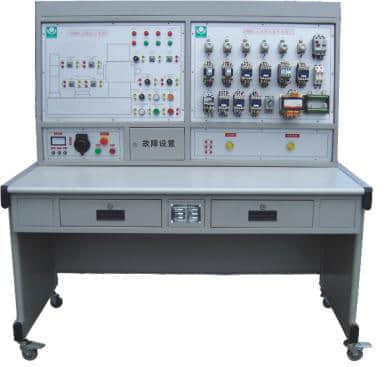

“TW-C650-2型普通车床电气技能培训考核实验装置”是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。
您只要致电：021-55884001（袁经理） 我们可以解答 普通车床电气技能培训考核实验装置 的相关疑问！ 我们可以帮您推荐符合您要求的 普通车床电气,车床技能培训考核,车床电气实验装置 相关产品！ 找不到所需产品？请点击 产品导航页 当前产品页面地址：http://www.shfdtw.com/productshow-87-528-1.html 本装置适用于C650-2型普通车床电气控制的模拟与C650-2型普通车床电气故障排除的技能考核。 技术性能 装置的基本装备 实验项目及主要内容
1、输入电源：三相四线（～380V±10%50Hz）
2、工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔<4000m
3、装置容量：＜1KVA
4、外形尺寸：1410mm×725mm×1535mm
1、电源控制面板（铝质面板）
（1）交流电源（带有漏电保护措施）
提供三相交流电源（380V）
（2）人身安全保护体系
屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。
屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2、主令控制及图示板（铝质面板）
面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。
面板上印有C650型普通车床示意图，可以很直观地看出C650普通车床的外形轮廓。
3、元器件安装板
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。
4、三相异步电动机
3只380V三相鼠笼异步电动机，分别用作主轴电动机、冷却泵和快速移动电动机。
5、故障开关箱
设有32个开关，其中1到23用于故障设置；24到32保留。
6、实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构，便于移动和固定，有利于实验室布局。
1、学生熟悉常用低压电器的机构、原理；
2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上；
3、提高学生的动手能力的技能操作水平；
4、通过对机床故障排除，完成机床常见故障的排除；
5、可以设置故障点做为维修电工的技能考核台。
数控车床故障诊断与维修实验台
1、 数控操作系统：FANUC 0i mate TD
2、 主电气控制模块：
整个实验台的电源控制及短路、过载保护控制；集成伺服、冷却、主轴等电源通断控制、电源开放端口、信号连接端口； 监控各个控制模块的工作，主轴启停、伺服启停、控制系统启停、冷却启停等都有对应工作指示灯，为电气线路维修、故障诊断提供有效的帮助；集成了数控系统钥匙启停旋钮、急停按钮、手动控制旋钮、按钮等手动控制开关，可对各个单独模块进行独立控制，更加方便了数控各个模块的实训与教学。
3、 电气控制原理图模块：
该模块主要展示主电气控制的电气控制原理图、接线图，进行实训操作前必须熟悉掌握，为故障诊断维修、电气线路外部连接实训、数控电气控制教学等提供较好的帮助；
4、 输入输出信号控制单元：
来自于数控系统I\O接口的输入输出控制信号进行解剖（限位开关、零位信号开关、超程解除、冷却控制信号输出、主轴正反转控制信号输出、润滑信号输出等信号口全部开放），将典型机床数控系统的I\O接口分解为多个模块，将教与学巧妙的结合为一体；
开放式的I\O接口既方便诊断与维修，又可让学生在电气方面得到切身的线路连接实训。
5、 主轴变频调速模块
由变频器、主轴电机及旋转编码器组成的主轴变频无级调速控制系统；
采用日本三菱D740系列变频器，具有调频范围宽、功率因数、可靠性高等优点；
采用无锡瑞普旋转编码器，可靠性得到了较好的保障；
变频器的电源端口、控制端口全部开放，可供同学安全方便的接线。通过主轴控制信号的连接，达到较好的主轴电气控制、故障诊断维修等实训目的。
6、 X、Z轴伺服驱动控制模块
X、Z进给轴使用FANUC公司配套伺服驱动系统，具有稳定性好，噪音低，抗干扰能力强等特点。
该模块把伺服驱动器的各个端口、反馈编码器信号线、电源线输入/输出口、控制口等全部端口对外开放，有助于学生检查问题点，学习控制原理；
端口的外接对伺服驱动器的控制、电气线路实训、电气故障诊断等功能的学习可以达到较好的实训效果。
序号 项目 单位 参数
1 机床型号 ET-200
2 数控系统 发那科0i mate TD
3 手轮 ER230-S-2-2G
4 最大切削直径 mm 220
5 最大切削长度 mm 380
6 X轴快速进给 mm/min 1000
7 Z轴快速进给 mm/min 1000
8 电机连接方式 直联
9 定位精度 mm 0.02
10 重复定位精度 mm ±0.01
11 占地面积 mm 2600*1540
12 主电机功率 kw 1.0
13 导轨形式 直线导轨
14 刀架 四工位刀架
15 丝杠形式 滚珠丝杠
型号：TWF-TB
价格：180000.00
型号：TWF-TA
价格：230000.00
型号：TW-TM6140
品名：透明模拟教学用车床
价格：78000.00
