TWF-MB数控铣床电器控制与维修实验台（半实物）

TWF-MB数控铣床电器控制与维修实验台：我用了三年的“教学好帮手”

数控专业的学生，最大的痛是什么？不是编程不会写，是设备一报警就愣在那里，只知道按“复位”。数控机床维修这门课，最怕的就是“动口不动手”。我在课堂上讲过无数遍电路图，学生在底下点头如捣蒜，但真把他拉到一台报警的机床前，拿起万用表就不知道从哪儿下手。

三年前学校引进了TWF-MB数控铣床电器控制与维修实验台（半实物），这套设备进实训室那天我就说，咱们这届学生的福气来了。用了三个学期，今天跟各位同行好好聊聊这台设备。

一、不是仿真，是一台“开肠破肚”的真机床

半实物的真实感，教科书比不了

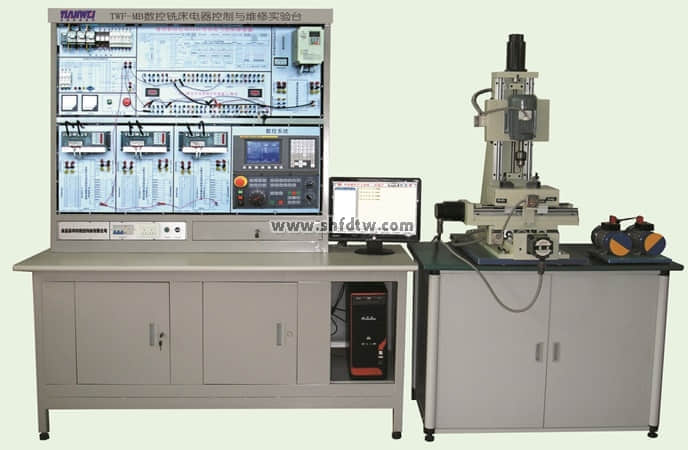

这台设备最大的特点就是“半实物”。它由数控控制台和实训铣床部件（三坐标）两部分组成。控制台全面剖析了法那科0I Mate MD数控系统的控制原理和结构，所有控制接口都扩展到了面板上，接线端子排引接到各个模块。学生做什么实验就接什么线，动手机会比我以前用的仿真软件多了不是一星半点。

X、Y、Z轴由伺服电机控制，主轴通过三菱变频器驱动，滚珠丝杆传动，定位精度达到0.02mm——说实话，这台设备的核心配置和工业生产现场的数控铣床基本是一个水准的。有同行问我，学生在上面练熟了，去工厂能直接用吗？我的回答是：传动结构都一样，手感是通的。

控制台布局：该有的全在上面

控制柜的铁质钣金喷塑结构很结实，我把最关键的功能模块捋一捋给大家看：数控系统控制单元（0I Mate MD系统）、伺服驱动控制单元（X/Y/Z轴）、三相变频控制单元（0.75kW，无级调速）、数控机床控制线路全局图（这张图是我讲课的“宝贝”，学生对着它学电路设计，比看教材直观太多了）。打开故障门，里面有28个考核开关，28项单项故障设计。

实训项目全覆盖，从入门到拿证

光说不练假把式。这套设备的实训项目覆盖了我这门课的全部教学需求：

电气控制与故障诊断类：主轴变频单元调试与故障诊断、全数字交流伺服电机运行与故障诊断、数控铣床电气控制设计与分析、电子手轮实验，还有一系列外部开路故障诊断（变频器U/V/W开路、驱动电源开路、主轴电机电源开路、各限位和零点信号开路等）。

零件加工编程类：铣削零件平面程序编写、多台阶平面、键槽程序编写、循环指令编程实训、数控系统与计算机通讯、CAD/CAM自动编程实训。

二、故障排查：从“老师帮我看一下”到“老师我自己查到了”

不用再拆设备设故障了

这是我最想说的一点。以前组织一次故障排查考试，我得提前一小时在设备上设十几个故障点，考完了再花一小时逐一恢复。这套设备最大的好处就是——故障设置在后台完成。控制台内部嵌入了一套完整的故障设定和维修考核系统，全开放的端子接口。教师可以在后台设定电路故障、器件故障、PLC故障甚至操作系统内部故障。学生可以断电测量，也可以在线带电排故。两种模式的切换练习，让学生对“故障诊断思路”有了最直接的体会。

用到第三个学期的时候，我发现学生对万用表的使用熟练度、对电路图的读图能力有了明显提升。以前是“老师帮我看一下”，现在经常能听到“老师我自己查到了”。对我来说，这就是最好的教学反馈。

智能考核：帮老师减负的神器

配套的计算机软件支持学生登录、自动评分、成绩统计，还能通过联网进行应知考核。多台设备可以通过无线网络和上位机联网，对教师登录、学生考试、故障题库进行集中管理。考试数据一键导出，做学情分析方便多了。说实话，把这部分工作量省下来，我可以多花时间在备课和答疑上。

三、编程与加工：从代码到实物的成就感

代码在屏幕上跑和真实加工，完全是两回事

编程和加工实训是另一个核心功能。学生可以在电脑上编写加工程序，由控制台驱动实训铣床进行切削加工。能加工的材料包括有机玻璃、塑料等，虽然不能切钢材，但学生能亲眼看到自己的代码变成真实的加工动作，这种成就感是任何仿真软件都给不了的。我在这个环节上花了不少心思——先让学生在电脑上编好程序，我审核通过之后再上机加工。做出来的零件摆在一起评比，谁是认真学的，一目了然。

哪些课程能用？覆盖面很广

我的课程安排是这样的：一年级《数控设备维修》和《数控加工技术》用这套设备做入门实训，二年级《机床电路维修》和机电设备安装与维修专业的实训课继续用，三年级学生参加数控机床装调维修工等技能等级证书的考前训练还是靠它。学生动手能力强的班级，就业签约率明显更高——这是我这些年带班最直接的体会。
