TWF-TA型数控车床智能化实训维修考核设备
TWF-TA型数控车床智能化实训维修考核设备，助力数控维修教学提质增效
在多年从事数控机床装调维修教学的过程中，我越来越清晰地感受到一个痛点：学生在课堂上学到的电路理论、参数设置和故障排查方法，一旦进入实际加工环境，往往就不知道该怎么下手了。很多学生拿着万用表，面对真实的电气柜一头雾水；系统报警了，能读代码，但找不到排查的切入点。问题出在哪里？我们给学生讲的故障大多停留在书本层面，缺乏一个既能展示完整数控系统原理、又能安全设置真实电气故障的实训平台。TWF-TA型数控车床智能化实训维修考核设备的出现，可以说精准地回应了职业院校数控维修教学的这一核心需求。
一、双重系统结构：让原理“看得见”，让故障“摸得着”

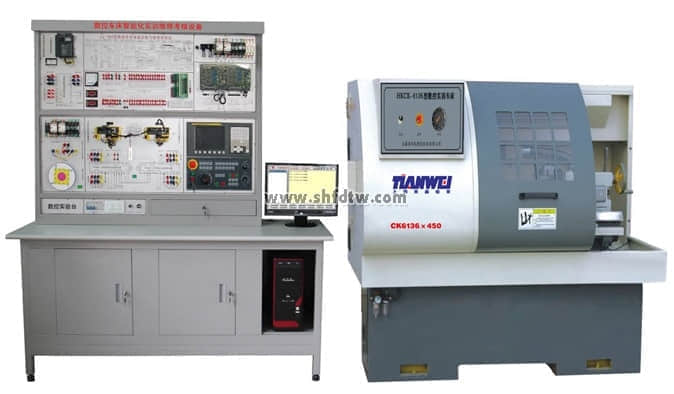

TWF-TA型设备由数控控制台和实训6136车床部件两部分组成，采用FANUC 0i Mate TD数控系统，X、Z轴由伺服电机驱动，主轴由三菱变频器控制，并配有光电编码器，拖板采用滚珠丝杆传动，刀架为四工位电动刀架。这些配置本身就是一套完整的工业级数控系统，学生可以在上面完成编程、对刀、加工等全流程操作。
“双系统”设计：一套教学、一套考核，互不干扰
但这款设备最让我看重的，还是它的“双系统”设计。数控控制台提供两套独立的电子系统：一套是完整的FANUC数控系统，严格按照真实数控设备的电气连接标准设计，可以带动机床进行实际加工教学；另一套是专门用于故障设定和考核的系统，提供全开放的端子接口。这意味着在日常教学中，我们正常使用第一套系统进行编程、加工和原理讲解，故障考核时则切换到第二套系统，既不干扰常规教学进度，又能让学生接触到真实的电气故障排查场景。
全面解剖FANUC系统：控制原理一清二楚
另一个让我印象深刻的设计是，设备将FANUC 0i Mate TD系统的控制接口全部扩展到实验台面板上，再用接线端子引接到各个模块板上进行控制。这种“解剖式”的呈现方式，帮助学生直观地理解CNC、伺服驱动、主轴变频器、I/O模块之间的连接关系。过去学生看电气原理图像看天书，现在对着面板上的接插件和端子一一对照，理解起来快得多。
二、智能化考核：从传统“做题”到真实“排故”的能力跃升
如果说硬件结构决定了实训的广度，那么故障考核系统则决定了实训的深度。
全开放端子接口：自由设故，真实排故
TWF-TA型设备的故障系统支持设置电路故障、主要器件故障、PLC故障乃至操作系统内部故障。教师可以根据教学进度和考核难度，自由组合设置不同的故障点，比如伺服电机控制线路断路、变频器参数丢失、电动刀架霍尔元件失效等。学生在排查时，既可以在线测量、监控信号状态，也可以断电测量、用万用表逐级排查。这种“不限排查方式”的设计，让学生必须真正理解电路逻辑，而不能靠死记硬背故障点来蒙混过关。
自动评分与统计分析：将教师从繁琐事务中解放出来
配套的计算机软件具备了学生登录、自动评分、成绩统计等功能，还可以通过网络连接进行应知理论的考核。这套系统大大减轻了我们日常故障设定、评分和统计的工作量，同时保证了考核的公平公正。以往组织一次故障排除考核，光设故障、记录学生排故过程、统一评分就要耗费大量时间，现在系统自动记录排故路径和用时，成绩一目了然，我们就能把更多精力放在对学生排故思路的点评和指导上。
三、实训教学应用：一体化平台助力技能人才培养以项目为载体，融合编程、操作、维修三大技能
TWF-TA型设备不仅是一台维修考核设备，更是一台具备加工能力的数控车床。学生可以在同一台设备上学习编程与加工，再切换到故障排查模式，从“会操作”进阶到“会维修”。在教学实践中，我们围绕“数控车床主轴不转”这一典型故障，让学生先分析光电编码器信号传输线路，再用万用表测量变频器控制端子电压，最后结合梯形图检查PLC输出点状态——整个排查过程涉及了电气、PLC、驱动三大知识领域，远比单项技能训练更接近实际工作场景。
竞赛衔接与“1+X”证书考评的有力支撑
目前职业院校数控装调维修技能竞赛和“1+X”数控设备维护与维修职业技能等级证书的考核，也越来越注重对真实排故能力的考察。TWF-TA型设备的故障设置方式与竞赛和证书考核高度兼容，学生在日常训练中就能熟悉考核模式。我们可以设置多个故障点，让学生在规定时间内完成诊断与排除，这个过程本身就是对标行业技能鉴定要求的实战演练。
总体来看，TWF-TA型数控车床智能化实训维修考核设备给我最大的感受就是“实在”——双系统设计解决了教学与考核难以兼顾的矛盾，全开放端子接口让电路排查训练不再停留在理论层面，智能评分系统又把老师们从繁琐的事务中解放出来。对于我们这些带实训的教师来说，它确实是一个让教学事半功倍的好帮手。
