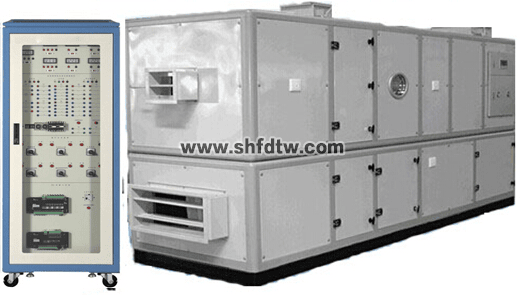

TW-JD44 组合式空调机组实训装置
一、系统配置及功能
组合式空调机组实训装置应集制冷系统、空气处理、过程控制、工程组态技术于一体。组合式空调机组本身不带冷、热源，是以冷、热水或蒸汽为媒介，用以完成对空气的过滤、加热、冷却、加湿、消声、热回收、新风处理和新、回风混合等功能。能实现一次回风系统、二次回风系统的空气处理过程，其配置及功能如下：
（1）热泵空调机组：压缩机、风冷冷凝器、水冷蒸发器、节流装置、高低压压力表。
（2）新回风混合段（进风段/出风段）：设有检查门，并配置初效过滤器。
（3）风机段（送风机段、回风机段）：风机出口安装手动调节阀，风机应采用低噪声高效率离心风机，安装在减震座上，出风口设有帆布软接管，座架上应装有橡胶减震器或金属弹簧减振器。
（4）表冷段：采用铜管串铝片。
（5）加热段：配置管状电热器。
（6）消声器：采用微穿孔消声器，与消声段连接的前后各段必须带检查门。
（7）加湿段：采用蒸汽加湿器、高压喷雾加湿器或湿膜加湿器。
（8）保护装置：温度保护器、高低压力保护器、水流保护器、隔离保护器、缺相保护器、过流保护器、三相漏电保护器。
（9）电气控制：电控柜、电源控制器、PLC可编程控制器、模拟量采集器、交流接触器、开关按钮、工业组态软件。温湿度传感器、风速传感器、温度变送器、流量变送器。
（10）设备水系统采用镀锌管连接，并配套有手动套丝机，可以完成系统管路制作。
（11）技术性能
1）输入电源：三相四线（或三相五线）～380V±10% 50Hz；
2）工作环境：温度-10℃～+40℃ ，相对湿度＜85%；
3）系统容量：＜10kW。
（12）对设备及元件：
1)组合式空调机组实训装置采用的制冷压缩机、膨胀阀、电磁阀、储液器、换热器、风机、温湿度传感器均采用国产知名品牌，结构紧凑，换热效率高，运转平稳、操作简便、美观大方、使用寿命长。
2)电气控制平台有热过载保护、过流保护、漏电保护、接地保护等多重保护机制，符合国家安全标准；
3)组合式空调机组实训装置内的电器元器件采用知名品牌（施奈德品牌），整机采用微电脑PLC控制系统对各组件进行控制和操作。
二、 实训项目
（1）掌握组合式空调机组各段的结构与功能
（2）组合式空调机组的组装与调试
（3）组合式空调机组温度的控制与调整
（4）组合式空调机组送风量的控制与调整
（5）组合式空调加湿量的控制与调整
（6）可编程控制器的编程、调试和应用
（7）数据采集的实现方法和实际应用
（8）闭环反馈控制的实现方法和实际应用
（9）计算机组态监控的实现方法和实际应用
（10）变频器控制组控制回路实训
三、配置清单
序号 | 名称 | 型号 | 数量 | 备注 |
一 | 整机部分 | |||
1 | 压缩机 | 谷轮5匹ZW61KA-TFP-542 | 1套 | |
2 | 高低压力保护器 | P830HME | 1个 | |
3 | 保护装置 | 温度保护器、水流保护器、隔离保护器、缺相保护器、三相过流漏电保护器 | 1套 | |
4 | 风冷冷凝器 | 科威5P/380V风机 | 1套 | |
5 | 水冷蒸发器 | 5P盘管式水冷冷凝器 | 1台 | |
6 | 过滤器 | EK-165 | 1个 | |
7 | 膨胀阀 | 丹佛斯067N2152 | 1个 | |
8 | 四通换向阀 | 1个 | ||
9 | 混合初效段 | 袋式过滤，过滤面积2.8m2,过滤效率60% | 1套 | |
10 | 表冷段 | 铜管翅片式表冷器 | 1套 | |
11 | 中间段 | 1套 | ||
12 | 加热段 | 翅片钢制加热器，2KW | 1套 | |
13 | 加湿段 | 干蒸汽加湿机，孔径Ф2 加湿量1KG/h | 1套 | |
14 | 送风机、回风机段 | 风机1.5KW 风量2000m2/h，低噪声高效率离心风机，减震装置，帆布软接管，橡胶减震器或金属弹簧减震器 | 1套 | |
15 | 消声段 | 微孔板，前后段带检查门 | 1套 | |
16 | 箱体段 | 双层壁板结构、内层为镀锌钢板、外层彩色复合钢板，中间采用30-50mm厚无氟聚氨酯封闭作为保温材料，配套304不锈钢底座，底座带有4个带刹车万向轮，方便于设备移动 | 1套 | |
17 | 不锈钢底座 | 用于风冷热泵机组固定 | 1个 | |
18 | 三菱变频器 | 采用三菱变频器FR-D740，带模拟量输入控制 | 2个 | |
19 | 水泵 | 其中一个变频运行，一个工频运行 | 2个 | |
20 | 不锈钢膨胀水箱 | 304 | 1个 | |
21 | 故障及运行指示板 | 可指示工作电源、逆相缺相、水泵运行、主机运行、主机过载、高压故障、低压故障等工作状态 | 1套 | |
22 | PLC | CPU224XP | 1台 | |
23 | EM231 | 3台 | ||
24 | 触摸屏 | TPC7062KX | 1台 | |
25 | 控制柜 | 70cm×60cm×190cm | 1套 | |
26 | 温湿度传感器、风速传感器、温度变送器、流量变送器 | 供电电压：24V,4-20mA信号输出 | 温湿度传感器2个、风速传感器1个、温度变送器4个、流量变送器1个 | |
27 | 固定连接支架 | 1套 | ||
二 | 工具及资料 | |||
1 | 资料 | 指导书、软件、PLC程序等 | 1套 | |
2 | 维修工具 | 0-450管钳，0-300活动扳手，长柄螺丝刀等 | 1套 |
