TWBS-M1432万能外圆磨床电气技能实训考核装置(半实物)


  本设备由电源控制部分、机床电气控制部分、半仿真机床实物部分构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等,机床电气控制部分把整台机床内部电器装在正面面板上,能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点,供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位,熟练掌握机床电路工作原理,其是维修电工初、中、高级技能鉴定的理想设备。

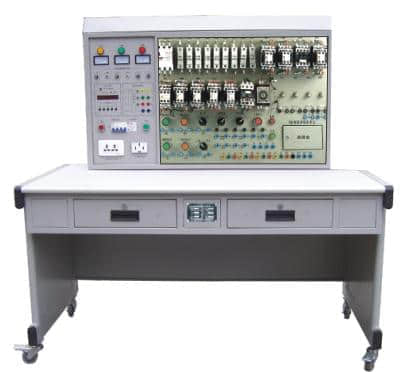

万能外圆磨床电气技能实训考核装置(半实物)(图1)


一、技术性能:
1、输入电源:三相四线(380V±10%50Hz)
2、工作环境:温度-10℃~+40℃相对湿度<85%(25℃)
3、装置容量:<1KVA
4、重量:150kg
5、外形尺寸:1800mm×700mm×1250mm


二、装置构成:
(一)主控屏
1、三相四线电源输入,通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
2、设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。
3、三相四线电源输出,具有单片机全程监控相间、线间过载或短路自动切断总电源。
4、实验兼报警记录仪(实验管理器):平时作为时钟使用,具有设定实训考核时间,定时报警、切断电源等功能。
(二)机床电器装载板:安装机床电器、故障设置盒及故障测试孔。
(三)仿真机床一台,通过电缆与机床电器装载板相连接,演示机床的各种动作。
(四)实训桌:桌体为铁质双层亚光密纹喷塑,桌面防火、防水、耐磨高密度板。


三、实训项目与目的:
1、熟悉常用低压电气的机构、原理;
2、通过观察机床模拟运动,了解机床的真实运动状况;
3、掌握机床电器控制原理及各种保护装置;
4、掌握机床常见故障发生部分现象及排除方法。


四、故障点设置一览表:

故障编号
故障现象
故障编号
故障现象
1
机床无法启动
15
内圆砂轮不能启动
2
机床无法启动
16
内圆砂轮控制不能自锁
3
机床无法启动
17
内圆砂轮不能启动
4
照明灯不亮
18
内圆砂轮不能启动
5
机床不能启动
19
内圆砂轮不能启动
6
机床不能启动
20
内圆砂轮不能启动
7
机床不能启动
21
内圆砂轮不能启动
8
油泵控制不能自锁
22
冷却泵不工作
9
油泵控制不能自锁
23
头架低速冷却泵不能工作
10
机床不能启动
24
头架高速冷却泵不能工作
11
头架不能点动控制
25
冷却泵不工作
12
头架不能点动控制,也不能低速运行
26
油泵、头架不能工作
13
头低速、高速均不能启动,只能点动控制
27
外圆砂轮不工作
14
头架不能高速
28
内圆砂轮不工作
