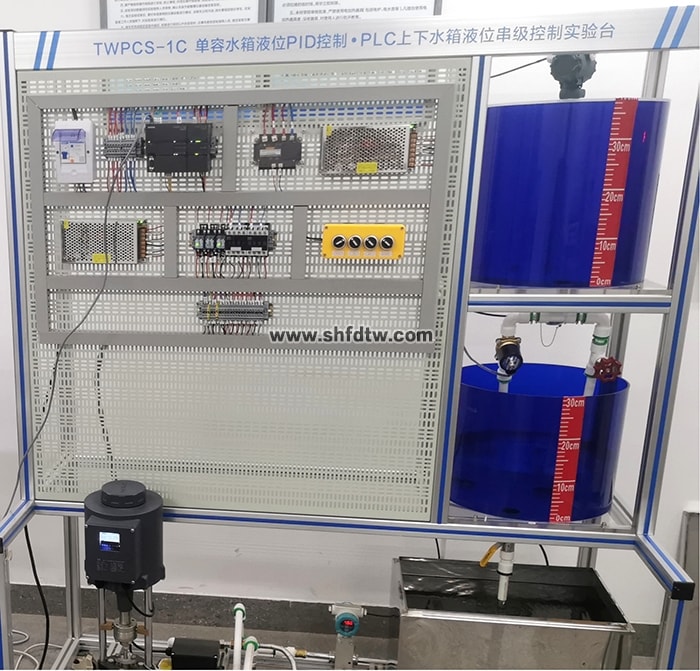

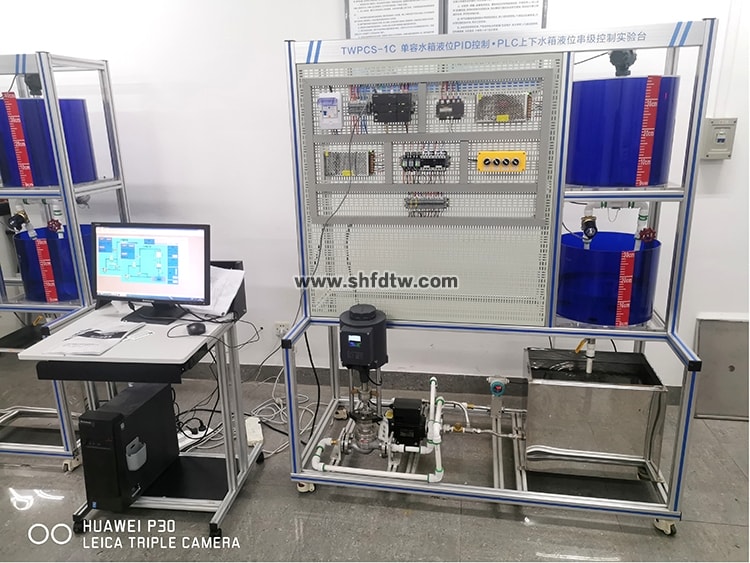

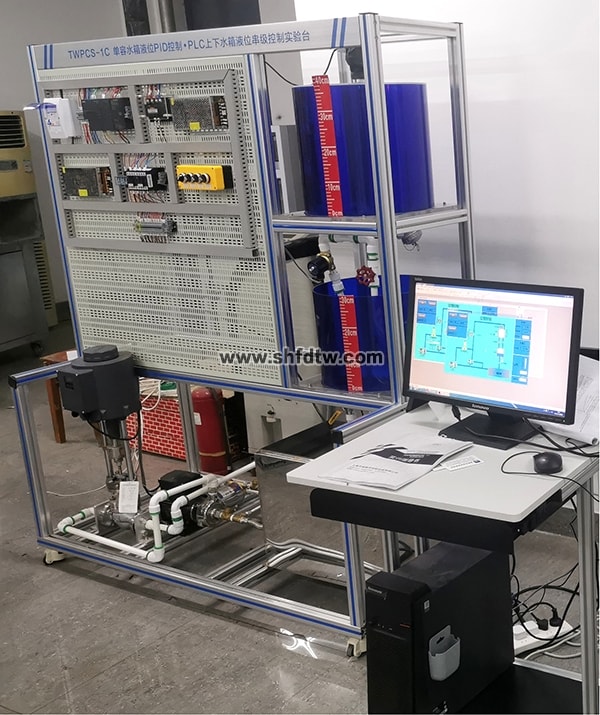

TWPCS-1C单容水箱液位PID控制、PLC上下水箱液位串级控制实验台
1. 功能要求：
要求实验台利用自动化仪表技术，计算机技术，通讯技术和自动控制技术，以实现对水箱液位的串级控制；通过PLC编程等方式实现对液位的串级PID控制；系统的控制效果既可通过水箱刻度直观地反映出来，也可通过传感器进行精确检测，通过软件显示瞬态响应指标进行对比，以便准确评估控制性能，并提供二次开发功能。
2. 各项指标要求：
（1）实训屏：提供实验所需的单相AC220V电源，总电源由带漏电保护的空气开关控制，另控制屏内部设有电流型漏电保护器，配有漏电报警指示灯和告警复位按钮。实训装置的电网电压由一只指针式交流电压表监示。
（2）智能电动调节阀：等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大。工作电压 24VAC，输入电流4-20mADC。
（3）单相磁力泵：无泄漏，低噪音，单相 220VAC，功率不大于90W。
（4）三相磁力泵：无泄漏，低噪音，三相220VAC，功率不大于180W，扬程不小于8米。
（5）温控调压模块+散热器：全隔离单相交流可控硅调压模块；控制信号：4-20mADC。
（6）压力变送器：不低于0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢。
（7）Pt100温度传感器及温度变送器：A级；温度变送器：0.5级精度，0-100℃。
（8）涡轮流量计及流量变送器：量程：0-1200L/h；输出信号：4-20mADC；精度：0.5级。
（9）PLC控制系统：配置一个4入/2出模拟量模块EM AM06，可完成所有单通道输出、多通道输入控制实验。
