钳工工艺学陈列柜,示教展示柜,示教陈列柜

TW-CL10Q 钳工工艺学示教陈列柜

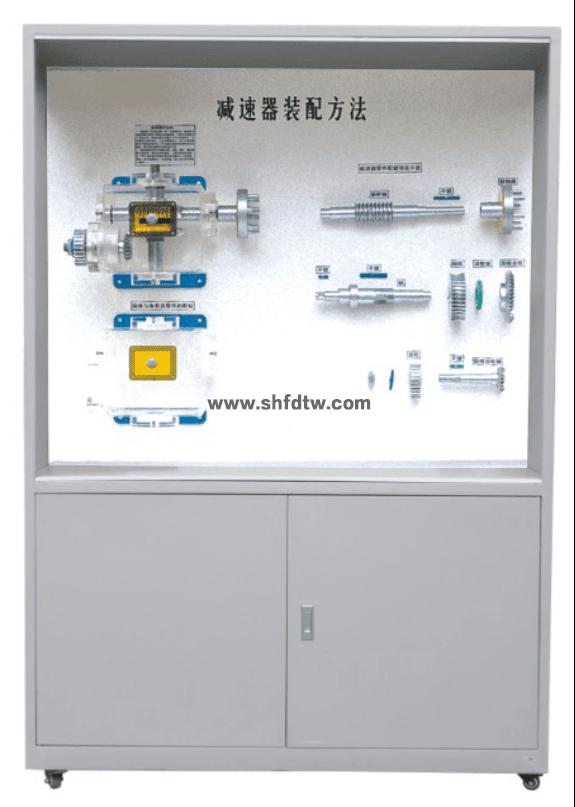

钳工工艺学陈列柜,示教展示柜,示教陈列柜(图1)

TW-CL10Q 钳工工艺学示教陈列柜，这套设备我盯了很久，今天终于把它“请”到了咱们的实训室。干咱们机械这一行的，嘴边总挂着一句话——“万能的钳工”。在机器流水线解决不了的那些精细活儿、复杂活儿面前，最后往往都得靠我们钳工一双手来完成。为了让大家把这门手艺练扎实，咱们今天的任务就是先好好“盘一盘”这个教学的宝贝——TW-CL10Q。

为何说它是钳工教学的“活教材”

咱们以前上课，光靠课本上的平面图和PPT里的图片，划线的基准面在哪儿、锉齿的切削角度怎么个扭法，很多同学看得一头雾水。钳工工艺学这门课，强调的就是基本理论和基本技能的双重训练。TW-CL10Q这套示教陈列柜，好就好在把教材里冷冰冰的概念搬到了现实面前，把钳工工件的划线加工、机器的装配调试、设备的安装维修等核心内容，做成了实实在在的模型。它不仅仅是展示，更是帮大家把脑子里的抽象理论转化为肌肉记忆的第一道桥梁。

十大柜内容全拆解

这套柜子一共由十个单体柜组成，也就是说，它把咱们一个学期的教学重点，拆解成了十个环环相扣的知识板块。

钳工基础与入门认知

前三柜是咱们打基础的家伙事儿。第一柜给咱们展示了“钳工常用量具与工具”，从带测深杆的游标卡尺、各类锉刀，到咱们磨锤子用的台虎钳和划针盘，认不全这些家伙什儿，后面的操作就没法开展。第二柜是理论难点，专门讲解“刀具的切削定义”，比如锉齿和锯齿的切削角度分别是什么样的，刮刀头部又是什么形状，这个柜子把切削的那层关系剖开了给大家看。第三柜则回到实操，教大家“划线步聚实例”，在V形架上定圆柱体中心线，这种活儿咱们钳工实测绝对跑不掉。

核心技能与工艺进阶

中间的三柜是咱们的精加工主力。第四柜聚焦钳工三板斧——“锯、锉、錾基本条件”，里面展示了板锉、方锉、圆锉等不同加工面的锉刀，还有扁錾、尖錾在不同场景的应用。第五柜讲的是孔加工作业，也就是“钻、扩、锪、铰”，柜子里麻花钻、扩孔工具、可调节手铰刀、成套的粗铰刀和精铰刀排得整整齐齐。第六柜涵盖了“攻丝、套丝与刮、研磨”，咱们固定式和活络式的普通铰杠都在这里面，刮刀头部形状和平面刮刀的组合，直接告诉你怎么保证零件精度。

设备维护与安全生产

后面几柜包含了装配检修的内容，其中第十柜专门讲“安全文明生产”教育。钳工操作中有大量的手工重体力环节，安全这根弦一刻也不能松。柜里通过模型直观展示了正确的设备操作规范、工件装夹方法以及日常的文明生产制度——比如台虎钳的合理使用范围、钻床操作时必须佩戴的防护用品、工作场地工量具定置摆放要求等。用这套柜子给同学们上安全课，比单纯念条文要有力得多，一件件实物摆在眼前，大家自然知道红线在哪里。

技术规格与教学思维

咱们再说说这套柜子强悍的“身板儿”。TW-CL10Q的外形尺寸是1200mm×400mm×1900mm，这个尺寸放在咱们实训室正合适。柜体用的是SPCC冷轧板焊接而成，表面做了中温磷化喷塑处理，比咱们工位上那些简易柜子结实得多。大家注意看，柜背设有对开门，万一哪天里面的某个模型松动了，电工师傅打开门就能修，不用把整个柜子搬来搬去。柜子底下的万向轮也很实用，咱们重新布置实训场地的时候推着就走，而且每个模型都是用亚克力有机板做的，通透性好，切削角度一目了然。

在教学中如何最大化利用

最后和各位同仁分享一下我的用柜心得。利用率最高的玩法是“流动微课堂”。比如讲到锉削这一个环节的时候，不要让学生闷头看课本，直接把第四柜推到工位区旁边，指着板锉和圆锉的实物告诉他们：平面走板锉，曲面走半圆锉，一个是纵向往复一个是横向弧度，区别展示在柜子里清清楚楚。讲到装配课时，再把装配相关的柜体推出来，对照实物讲基准件的选择原则。这套柜子还有个王牌功能——给咱们参加技能大赛的学生做专项辅导，要求学生在钳工工艺学示教陈列柜里找出自己加工零件的对应工艺模型，用柜中展示的标准作为目标导向来修正偏差，实操效果非常明显。总而言之，设备已经到位了，接下来就看咱们怎么把它们用活。希望每一位同学都能在TW-CL10Q的陪伴下，练出一把让机器都服气的“硬功夫”。
