机械构造与创新实验

TW-Z56型全铝制机构运动简图测绘模型

    铝制测绘模型配置各种机构模型及实物机械模型，可使学生熟悉并运用各种运动副、构件及机构的代表符号，掌握测绘、分析相关机构运动简图及机构自由度计算的方法。适合《机械原理》、《机械设计基础》等相关课程的实验教学需要。

系统特点
    1、模型均为铝合金材质，重量轻，既可供学生做机构简图测绘实验，也可携带至教室作为授课教具。
    2、运动构件经机械精加工而成，装配精度高，机构运动灵活。
    3、各模型底板、支架统一烤漆，运动部分进行分色处理，美观大方。

系统配置
   根据各种机构结构特点和教学需要，实验模型分为具体配置如下：
基础A型，10个模型

1、轴向柱塞泵机构
2、摆盘式活塞泵机构
3、汪克尔旋转式发动机
4、放射连接组合机构
5、插秧机分秧机构
6、多轮廓换工作机构
7、齿轮-凸轮组合机构（I）
8、齿轮-凸轮组合机构（II）
9、工作移置装置运动机构
10、新型四杆机构

四、模型规格：200×180×120mm

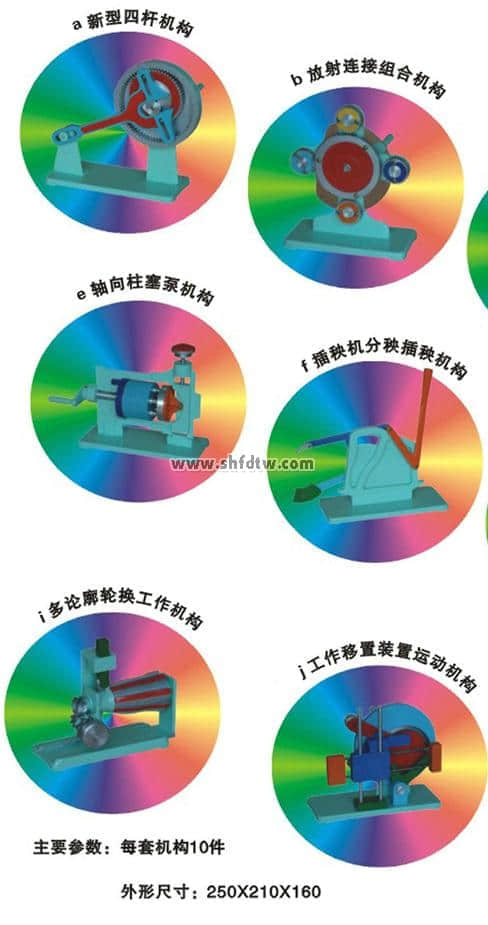

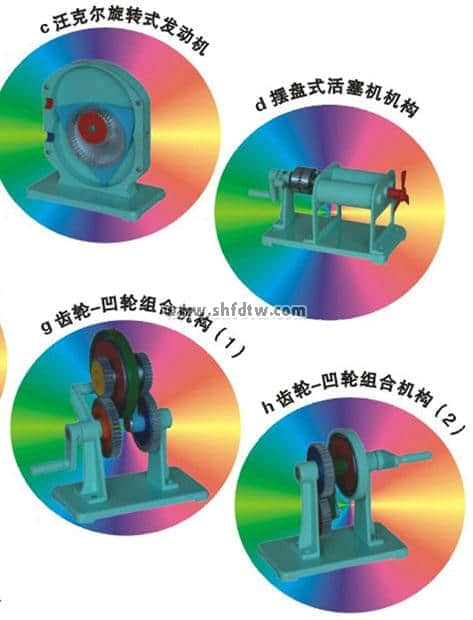

五、参考图片
