机械构造与创新实验

TW-Z55型全铝制机构运动简图测绘模型

   铝制测绘模型配置各种机构模型及实物机械模型，可使学生熟悉并运用各种运动副、构件及机构的代表符号，掌握测绘、分析相关机构运动简图及机构自由度计算的方法。适合《机械原理》、《机械设计基础》等相关课程的实验教学需要。

系统特点
    1、模型均为铝合金材质，重量轻，既可供学生做机构简图测绘实验，也可携带至教室作为授课教具。
    2、运动构件经机械精加工而成，装配精度高，机构运动灵活。
    3、各模型底板、支架统一烤漆，运动部分进行分色处理，美观大方。

系统配置
  根据各种机构结构特点和教学需要，实验模型分为具体配置如下：
基础A型，10个模型

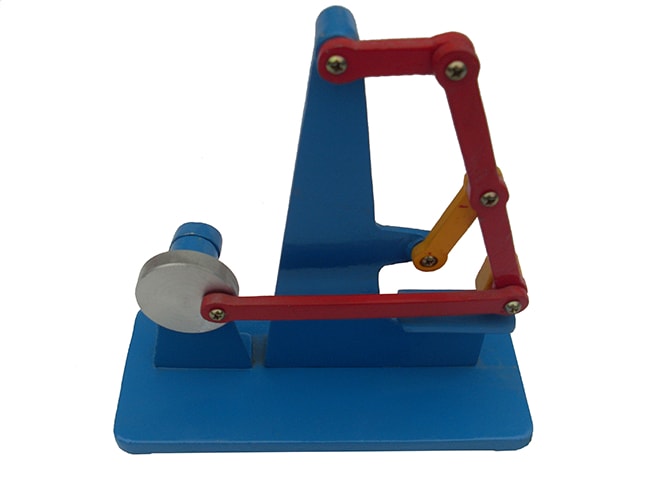

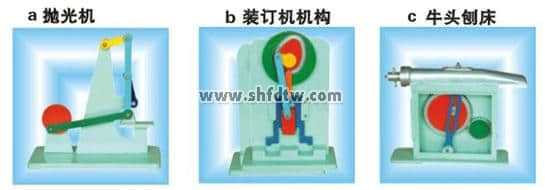

1、抛光机

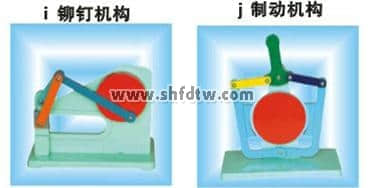

2、铆钉机构

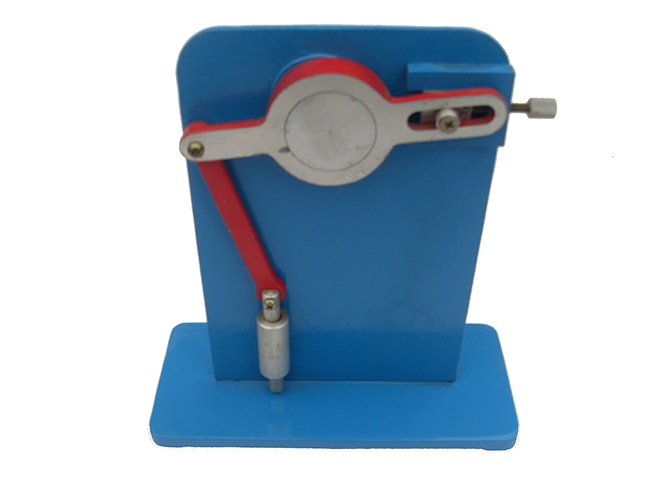

3、简易冲床

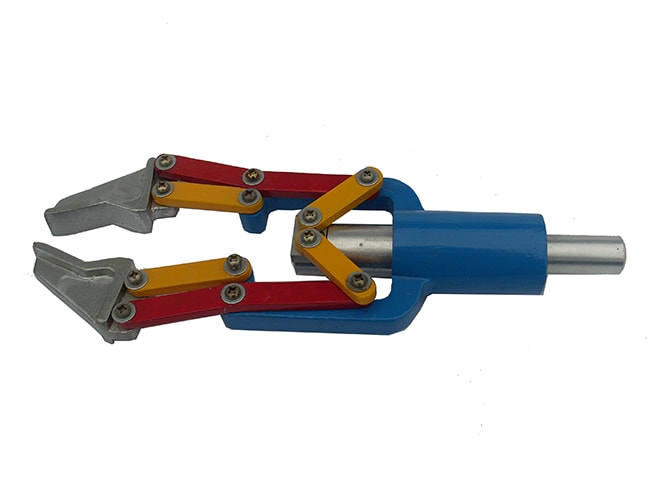

4、机械手腕部机构

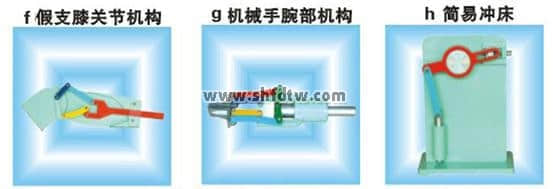

5、假肢膝关节机构
6、制动机构
7、装订机机构

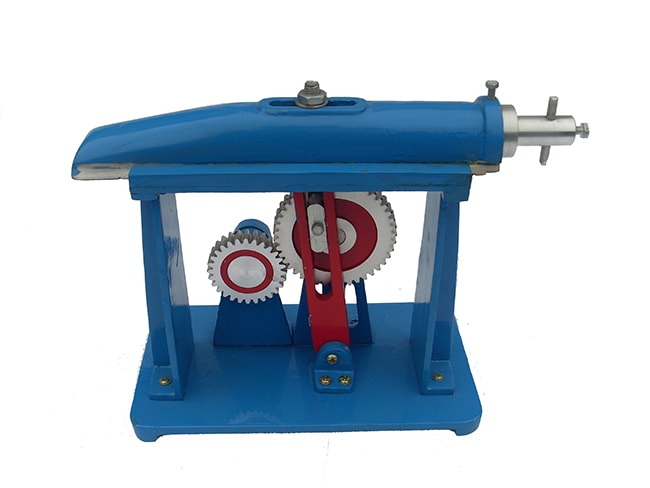

8、牛头刨床

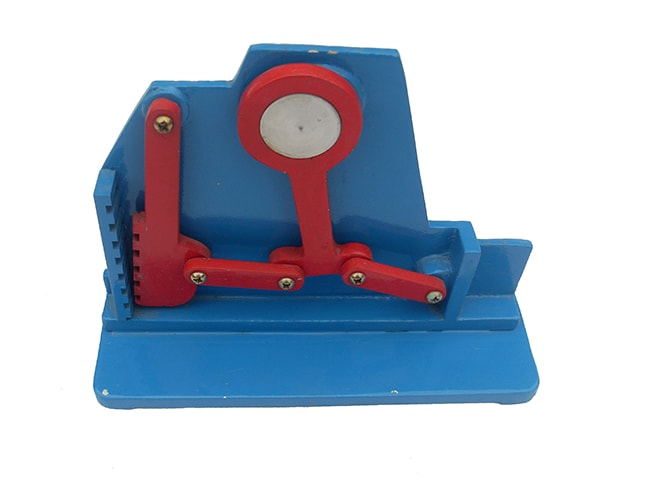

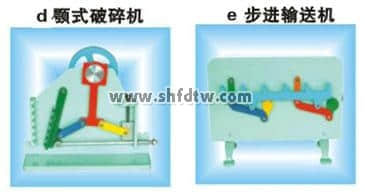

9、鄂式破碎机

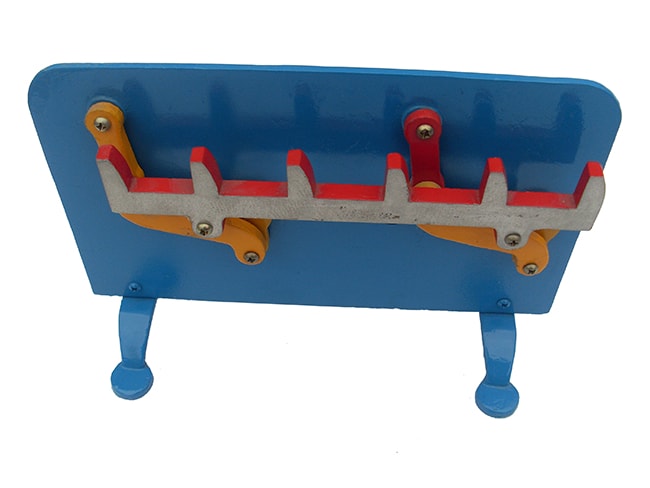

10、步进输送机

四、模型规格：200×180×120mm

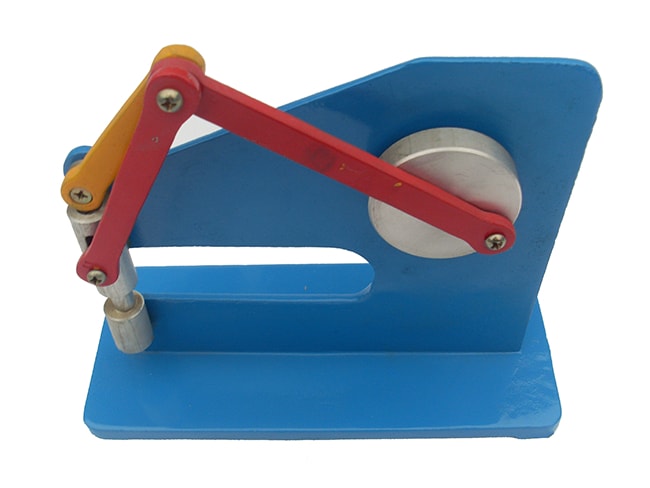

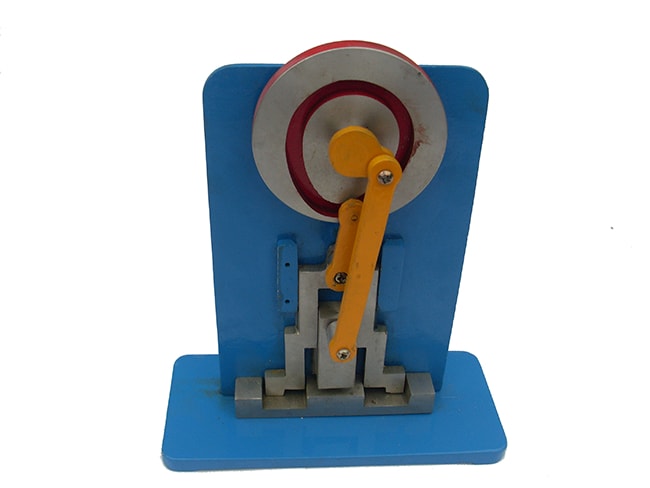

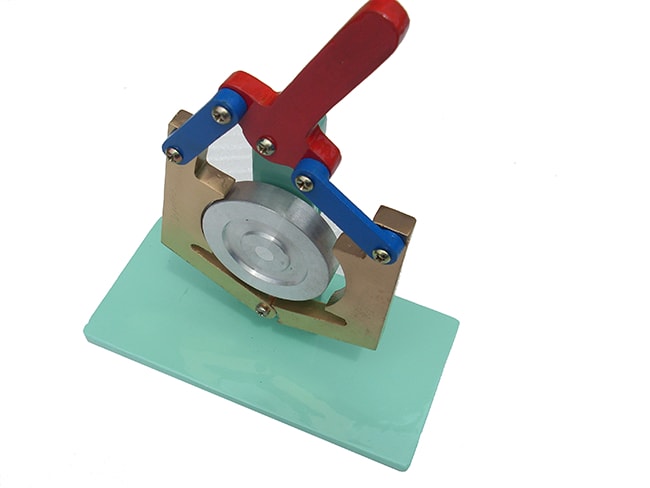

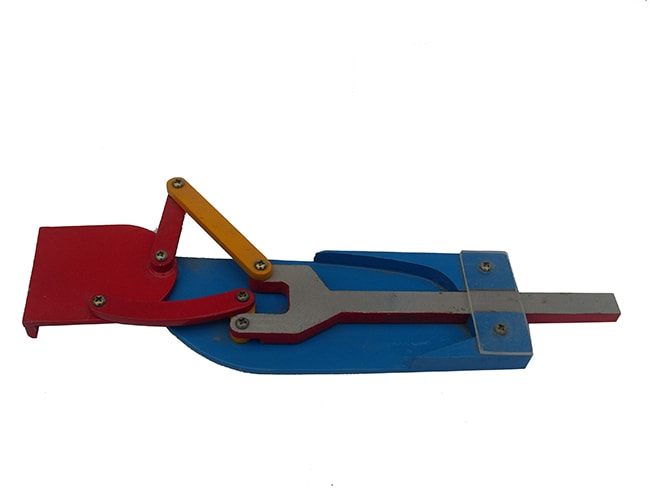

五、参考图片
