TW-Z54全铝制机构运动简图测绘模型
铝制测绘模型配置各种机构模型及实物机械模型,可使学生熟悉并运用各种运动副、构件及机构的代表符号,掌握测绘、分析相关机构运动简图及机构自由度计算的方法。适合《机械原理》、《机械设计基础》等相关课程的实验教学需要。
系统特点
1、模型均为铝合金材质,重量轻,既可供学生做机构简图测绘实验,也可携带至教室作为授课教具。
2、运动构件经机械精加工而成,装配精度高,机构运动灵活。
3、各模型底板、支架统一烤漆,运动部分进行分色处理,美观大方。
系统配置
根据各种机构结构特点和教学需要,实验模型分为具体配置如下:
基础A型,10个模型

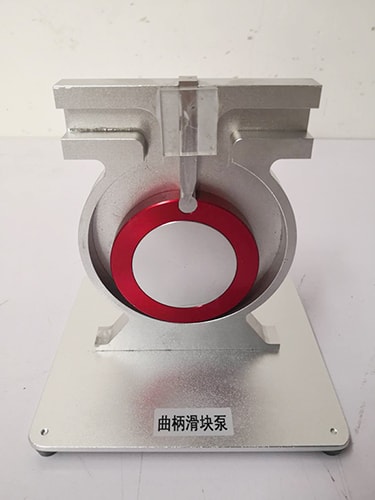

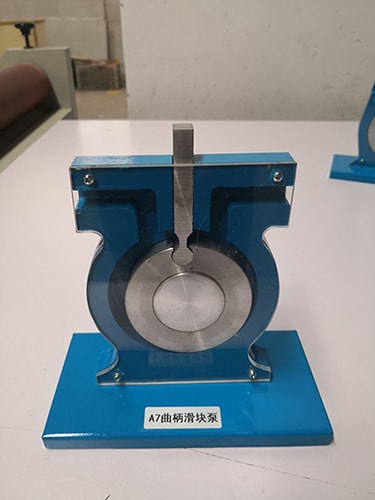

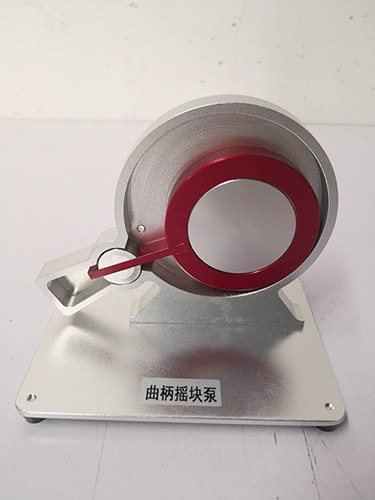

(1)曲柄滑块泵 (2)曲柄摇块泵

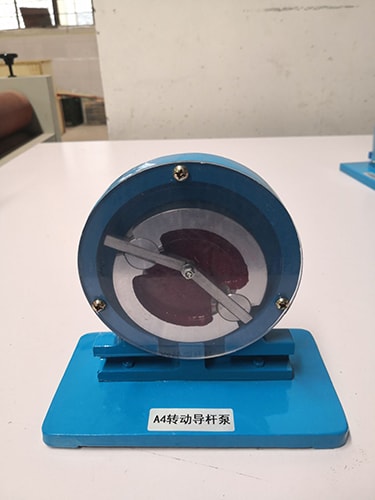

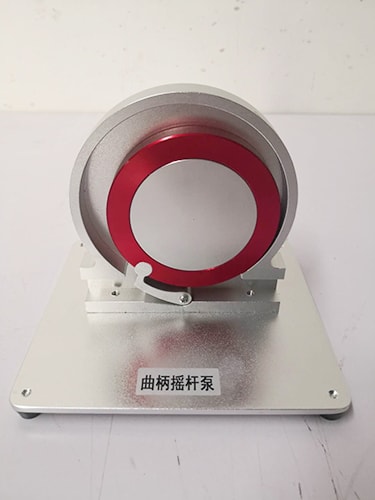

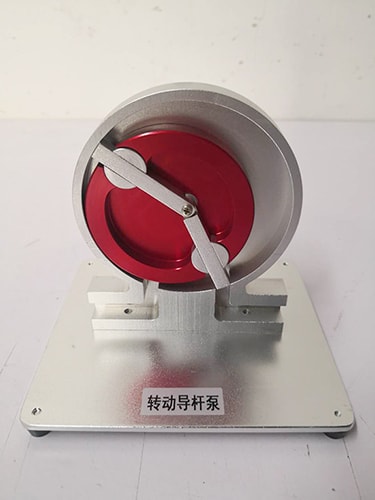

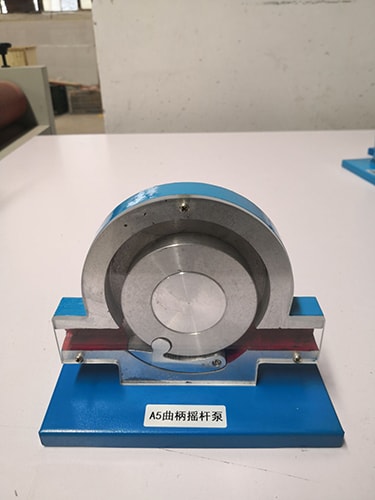

(3)曲柄摇杆泵 (4)转动导杆泵

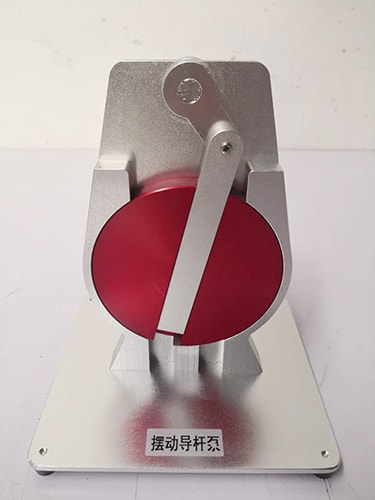

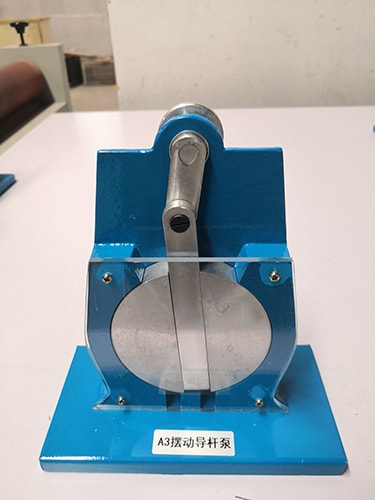

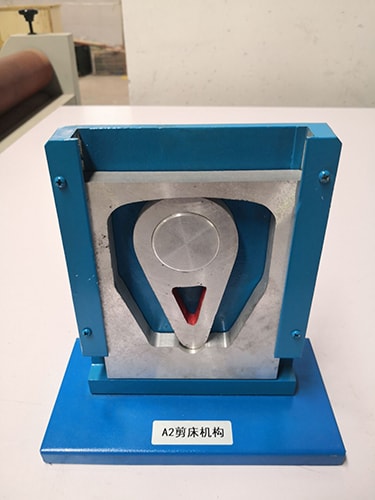

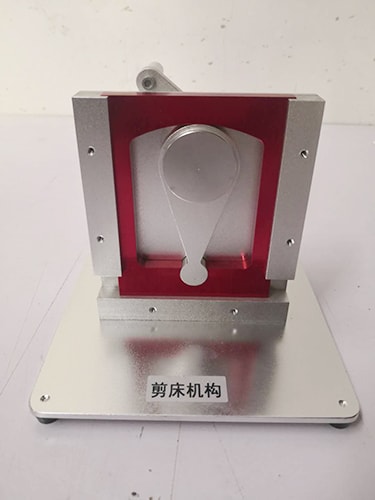

(5)摆动导杆泵 (6)剪床机构

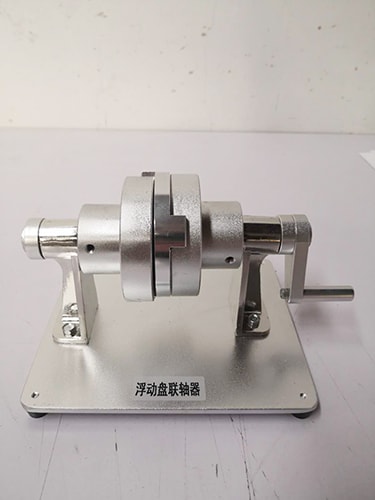

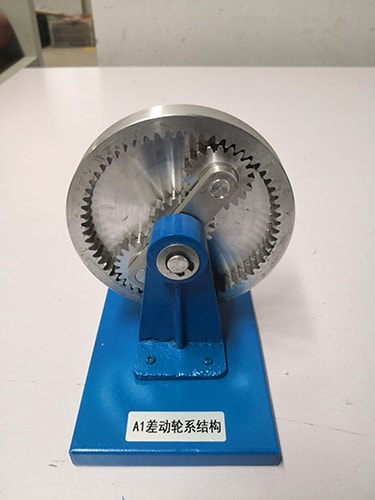

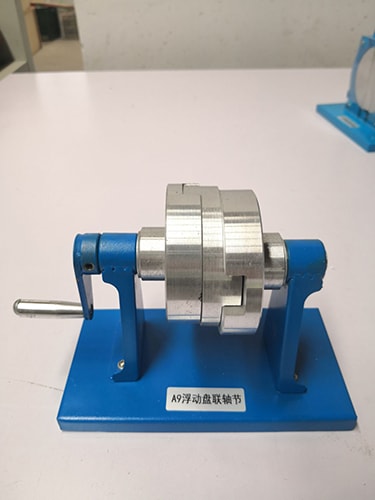

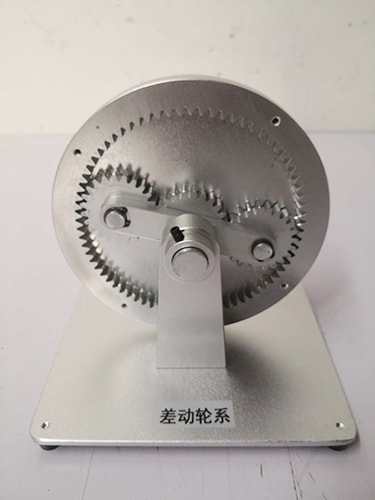

(7)差动轮系 (8)浮动盘联轴器

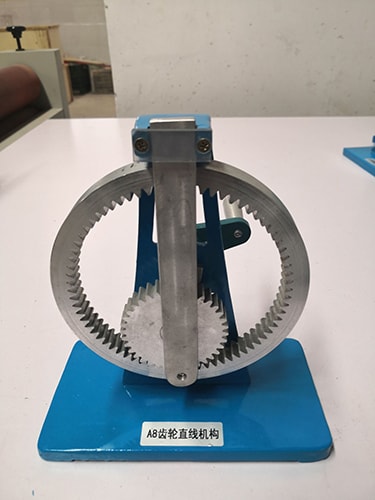

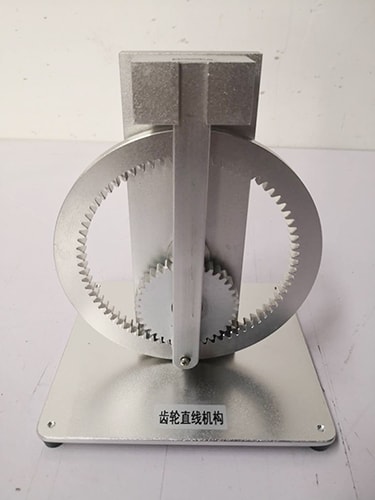

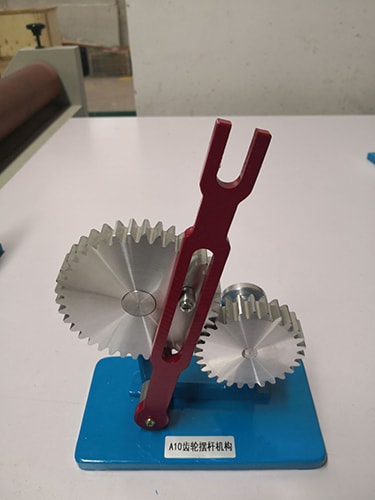

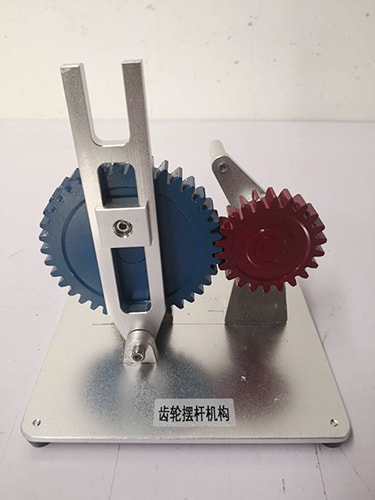

(9)齿轮直线机构 (10)齿轮摆杆机构
四、模型规格:200×180×120mm
(新型)A型全铝制机构运动简图测绘模型 11000元/套
