TW-X72电工实验箱（交流电路实验箱）
用好TW-X72电工实验箱，让交流电路教学“活”起来
各位老师、同行们，大家在实际教学中可能都有体会：交流电路这部分内容，理论抽象，学生理解起来困难，实验设备要是再跟不上，教学效果就会打折扣。今天我想跟大伙聊聊我们实训中心一直在用的这款TW-X72电工实验箱（交流电路实验箱），看看它是怎么帮我们把这门课上得更扎实、更生动的。

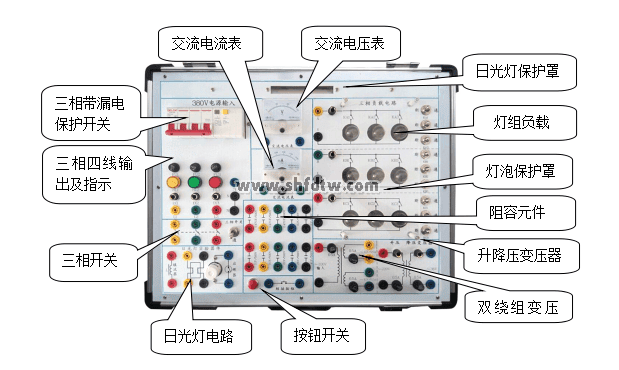

实验箱的“五脏六腑”：安全、直观、够用
咱们职业院校的实训，第一要义就是安全，其次要让学生看得见、摸得着。这款TW-X72箱体，从设计上就考虑到了咱们教学的实际痛点。
H3: 安全防护，做在细处
以前最怕学生操作时烫着或者损坏器件，这个箱子在日光灯管和三相灯组外面都加装了有机玻璃保护罩。这个小细节非常实用，既防止了灯管意外破碎伤到学生，也保护了实验导线不被高温灯泡烫坏，安全性大大提高。另外，箱体自带专用接地保护线和漏电保护电源开关，从源头上守住了安全底线。
H3: 元件配置，紧扣教学大纲
箱内的元件布局很清晰，完全围绕咱们的课程设计：
三相负载部分：每相有3个15W灯泡，通过开关独立控制，一共9个。每相还专门设计了电流插座，测量三相电压、电流、功率时，学生接线、读表都非常直观，做“三相交流电路电压、电流的测量”这个经典实验时特别顺手。
日光灯电路部分：镇流器、灯管、启辉器一应俱全，还配了多组高压电容（1µF、2.2µF、4.7µF）。学生可以亲自接线，并通过并联不同电容，直观地看到功率因数从低到高的变化过程，把书本上的“无功补偿”概念变成看得见的数据。
元件与变压器：独立的R、L、C元件特性组，加上升降压铁芯变压器和双绕组变压器，能完成从元件参数测试到变压器特性测试的一系列实验，内容非常扎实。
从验证到探索：实验项目的阶梯式设计
有了好用的设备，关键看怎么用。这套实验箱配套的实验指导，我觉得设计得很合理，形成了一个从基础到综合的能力阶梯。
H3: 基础验证，筑牢理论根基
刚开始接触时，我会安排学生做“典型电信号的观察与测量”和“用三表法测量电路等效参数”这类实验。目的是让他们先熟悉仪表使用，通过实际测量电阻、电感、电容的参数，来印证理论计算值，建立对元件特性的感性认识。
H3: 综合应用，贴近真实工作场景
当学生有了基础后，“三相电路功率的测量”、“功率因数及相序的测量”以及“日光灯电路及功率因数的提高”就是很好的综合训练。特别是三相鼠笼式异步电动机Y－△降压起动控制这个实验，把电工技术与电机控制结合起来，非常贴近工厂实际，学生完成后的成就感很强，对理解电力拖动系统也很有帮助。
教学中的一点体会
使用这款TW-X72实验箱这几年，我最大的感受是课堂效率明显提升。以前在黑板上画图讲解相量、功率因数，学生总是一脸茫然。现在通过箱体上的实际接线、拨动开关、记录仪表数据，抽象的概念变得具体了。学生分组操作时，相互讨论，共同排查接线问题，动手能力和协作意识都得到了锻炼。
当然，要完全发挥它的功能，咱们还得配齐“搭档”：万用表、三相调压器、三相功率因数表这些外围仪表不能少。我也建议老师们在实验前，花点时间强调自锁紧护套实验导线的正确使用，养成规范操作的习惯，这对学生未来走上岗位也是很好的职业素养培养。
总的来说，TW-X72是一款皮实耐用、功能全面，且非常贴合我们职业院校教学需求的实验设备。它把复杂的交流电路知识，转化成了一个个清晰、安全、可操作的实训项目，真正实现了“做中学，学中做”。
