TW-DT05B 电工实操考试操作设备
一、设备概述
该套设备根据国家最新《职业标准》及劳动部颁发的“电工技术等级证”和“电工实操证”等培训、鉴定内容要求，以电工国家职业资格高级工、技师、高级技师考核内容为基础研发而成。同时该套设备遵循了培训、鉴定、竞赛相结合的原则，适用于各类职业学校、技工学校、中专学校、劳动培训及技能鉴定等单位的教学培训、实操考核、技能鉴定使用，也适用于机电类职业技能竞赛。
二、设备功能与结构
该套设备采用万能网孔板开放式设计，自由组合的思路，设备配套电力拖动实训套件箱，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理，满足实训教学、鉴定培训及职业竞赛的需要。
三、设备配置清单
序号 | 配置名称 | 规格型号 | 单位 | 数量 | 备注 |
1 | 主体平台 | 套 | 1 | 天威 | |
2 | 电力拖动挂板 | 套 | 1 | 天威 | |
3 | 电动机组 | 套 | 1 | 天威 | |
4 | 电力拖动实训套件箱 | 套 | 1 | 见附件1 |
四、设备配置详细参数
序号 | 设备名称 | 详细参数 | 备注 |

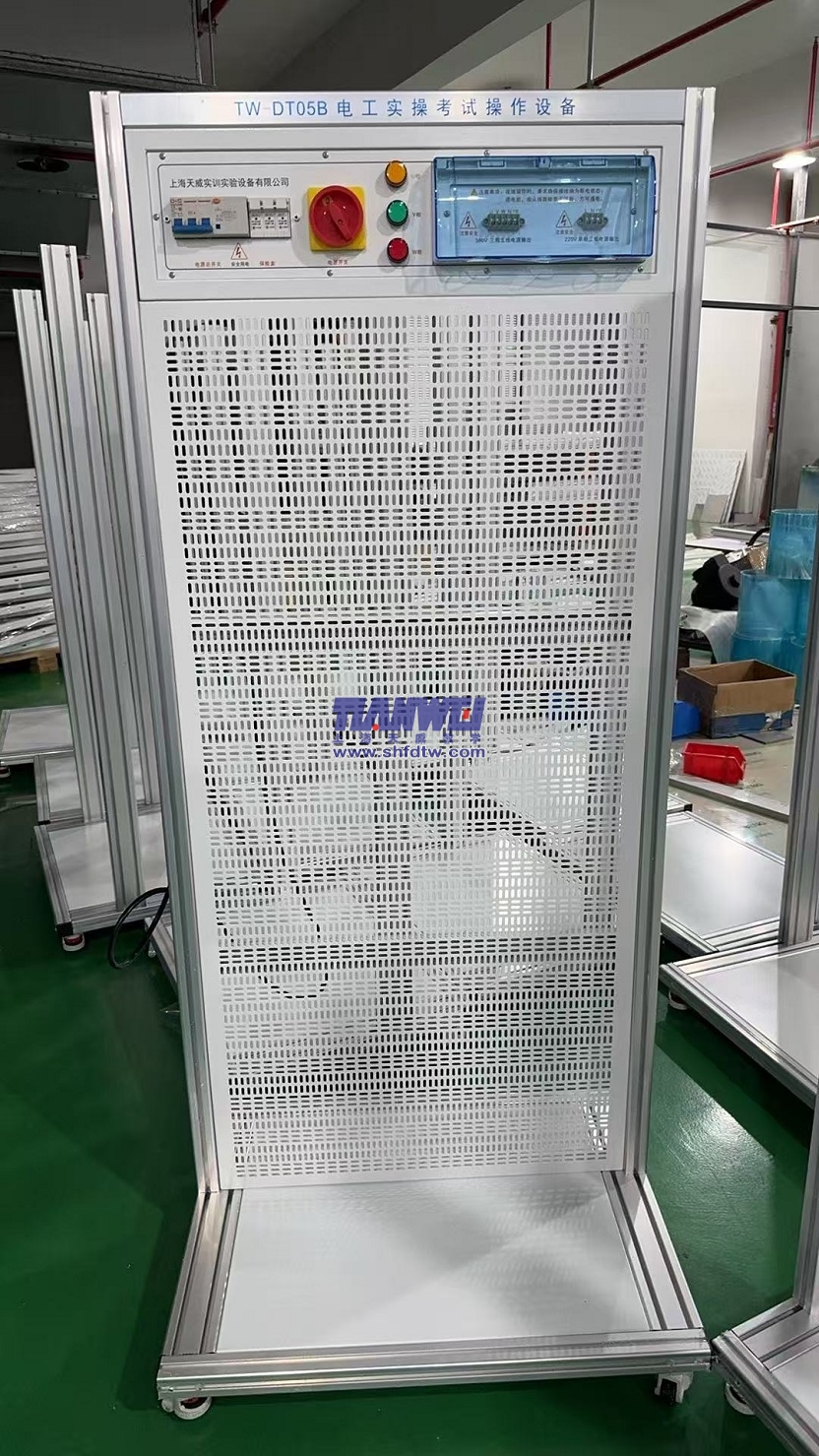

1 | 电力拖动挂板 | 1. 功能：采用万能网孔板开放式设计，自由组合的思路，平台配套电力拖动实训套件箱，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理实训； 2. 尺寸：W718*D40*H1650mm（不含器件） 3. 结构：挂板采用二横二竖通用网孔设计，2.0mm厚Q235冷轧钢板折弯焊接而成，表面静电喷塑处理。 | |
2 | 电动机组 | 1. 功能：底板采用Q235冷扎钢板折弯后焊接而成，表面静电喷塑处理，底板安装有三相异步电动机及双速电动机，电动机引线采用高绝缘性安全型接线柱引出，以便于学员接线。装有两个黑色铸铝拉手，方便搬运。在设备中作为电路负载模块使用。 2. 尺寸：W600*D260*H165mm（含器件） 3. 三相异步电动机 4台 a)电压： 380V±10% b)电流：0.7A c)频率：50HZ d)功率：370W e)接法：Y/△ f)转速：1400r/min 4.双速电机 1台 a）电压： 380V±10% b）电流：0.3A/0.45A c）频率：50HZ d）功率：120/180W e）接法：△/Y Y f）转速：700/1400r/min | |
3 | 实训项目 | 一、实训内容 1.接触器点动正转控制电路安装与调试 2.接触器自锁正转控制线路安装与调试 3.具有过载保护的接触器正转控制线路安装与调试 4.点动与连续混合正转控制线路安装与调试 5.两地正转控制电路安装与调试 6.一个按钮启动、停止控制电路安装与调试 7.接触器联锁正、反转控制线路安装与调试 8.接触器双重联锁正、反转控制线路安装与调试 9.位置控制线路安装与调试 10.自动循环控制线路安装与调试 11.接触器联锁的自动往返控制电路安装与调试 12.顺序启动逆序停止控制电路安装与调试 13.按钮、接触器控制Y-△降压启动电路安装与调试 14.按钮、接触器控制双速电动机电路安装与调试 15.带有点动的自动往返控制电路安装与调试 16.双速电机（从低速到高速）自动控制电路安装与调试 17.电葫芦电气控制电路安装与调试 18.小车自动往返、延时停止控制电路安装与调试 19.点动、连续、停止延时自动往返控制电路安装与调试 20.CA6140型车床控制电路安装与调试 |
附件1:电力拖动实训套件箱
序号 | 配置名称 | 规格型号 | 单位 | 数量 | 备注 |
1 | 塑壳漏电断路器 | IC65N4PC16A+VEA 30mA | 只 | 1 | 施耐德 |
2 | 小型断路器 | IC65N 3P C16A | 只 | 1 | 施耐德 |
3 | 小型断路器 | IC65N 2P C10A | 只 | 1 | 施耐德 |
4 | 交流接触器 | LC1-N2510 220V | 只 | 5 | 施耐德 |
5 | 辅助触头 | LADN22C | 只 | 5 | 施耐德 |
6 | 中间继电器 | RH4B-UL AC220V | 只 | 5 | 和泉 |
7 | 中间继电器底座 | SH4B-05B | 只 | 5 | 和泉 |
8 | 熔断器 | RT28-32 6A 380V | 只 | 10 | 正泰 |
9 | 熔断器 | RT28-32 16A 380V | 只 | 10 | 正泰 |
10 | 时间继电器 | JSZ3A-B 220V | 只 | 5 | 人民 |
11 | 时间继电器底座 | PF083A-E | 只 | 5 | 人民 |
12 | 热过载继电器 | NR4-63F 1.6-2.5A | 只 | 4 | 正泰 |
13 | 行程开关 | YBLX-K3/20ST 380V | 只 | 3 | 正泰 |
14 | 行程开关 | YBLX-K1/211AC380V | 只 | 3 | 正泰 |
15 | 自复位按钮 | YW1B-M1E10R(红) | 只 | 5 | 和泉 |
16 | 自复位按钮 | YW1B-M1E10G(绿) | 只 | 5 | 和泉 |
17 | 自复位按钮 | YW1B-M1E10Y(黄) | 只 | 5 | 和泉 |
18 | 按钮盒 | φ22mm-4孔 | 只 | 3 | 天威 |
19 | 数字万用表 | UT39E+ | 只 | 1 | 优利德 |
20 | 电工常用接线工具 | 28件套03760 | 套 | 1 | 世达 |
21 | 镀锌螺栓 | M4×25mm | 颗 | 100 | 天卓 |
22 | 镀锌螺母 | M4 | 颗 | 100 | 天卓 |
23 | 镀锌平垫片 | M4 | 颗 | 200 | 天卓 |
24 | 镀锌弹簧垫片 | M4 | 颗 | 100 | 天卓 |
25 | 电气制图绘图工具 | 套 | 1 | 金丝猴 | |
26 | 塑料收纳箱 | 61*43*34cm | 个 | 1 | 天威 |
27 | 尼龙扎带（黑色） | 3*200mm（每袋100支） | 袋 | 1 | 伟峰 |
28 | 塑料理线槽（灰色） | 45mm*45mm（每根2米） | 根 | 5 | 伟峰 |
29 | KUKA-35mm安装导轨 | SDR-1200（每根1米） | 根 | 6 | KUKA |
30 | 导轨安装信号指示灯 | ND9红色AC220V | 只 | 1 | 正泰 |
31 | 导轨安装信号指示灯 | ND9绿色AC220V | 只 | 1 | 正泰 |
32 | 导轨安装信号指示灯 | ND9黄色AC220V | 只 | 1 | 正泰 |
33 | 导轨式三挡自锁转换开关 | YMW42-20/3 | 只 | 1 | 亚明 |

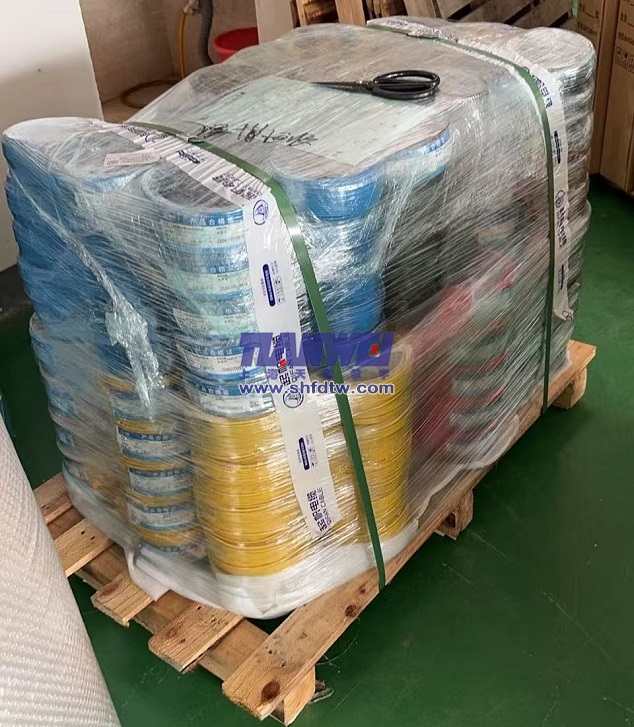

34 | 高精度阻燃铜芯软线 | BVR2.5mm2黄色 | 盘100米 | 1 | 起帆 |
35 | 高精度阻燃铜芯软线 | BVR2.5mm2绿色 | 盘100米 | 1 | 起帆 |
36 | 高精度阻燃铜芯软线 | BVR2.5mm2红色 | 盘100米 | 1 | 起帆 |
37 | 高精度阻燃铜芯软线 | BVR1.5mm2蓝色 | 盘100米 | 1 | 起帆 |
38 | 高精度阻燃铜芯软线 | BVR1.5mm2黑色 | 盘100米 | 2 | 起帆 |
39 | 高精度阻燃铜芯软线 | BVR1.5mm2黄绿双色 | 盘100米 | 1 | 起帆 |
40 | 常开辅助触点 | YW-E10 | 只 | 1 | 和泉 |
41 | 常闭辅助触点 | YW-E01 | 只 | 1 | 和泉 |
42 | 熔断器底座 | RT28N-32X 500V 3P | 只 | 1 | 正泰 |
43 | 熔断器底座 | RT28N-32X 500V 2P | 只 | 1 | 正泰 |
44 | 时间继电器 | JSZ3C-B 220V | 只 | 2 | 人民 |
45 | 急停按钮 | YW1B-V4E11R | 只 | 1 | 和泉 |
46 | 接线端子 | TBR-10 | 只 | 50 | 昊旭 |
47 | 接线端子固定件 | TBR-F | 只 | 50 | 昊旭 |
48 | 零地排端子 | 10孔地排2*15 | 根 | 1 | 昊旭 |
49 | 低压绝缘子 | SM-25/M6 | 个 | 2 | 昊旭 |

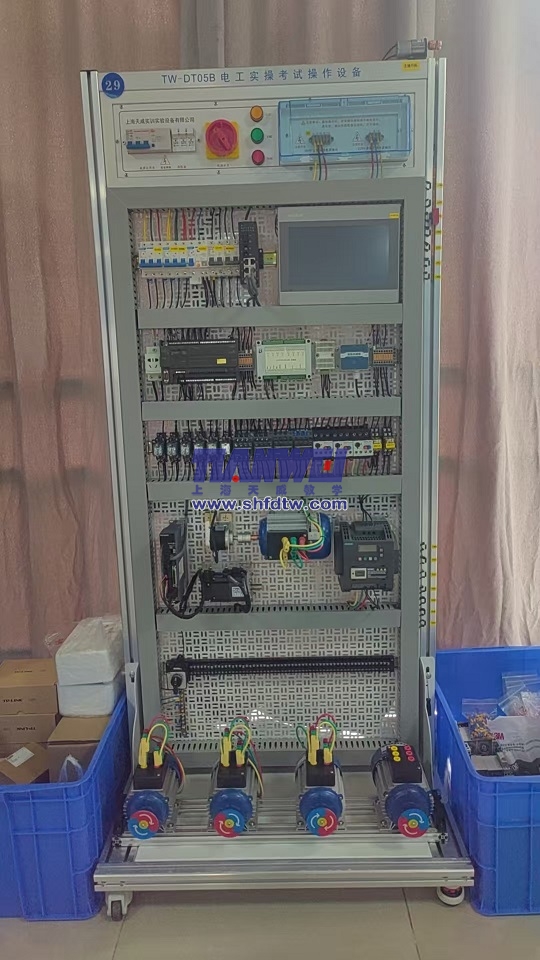

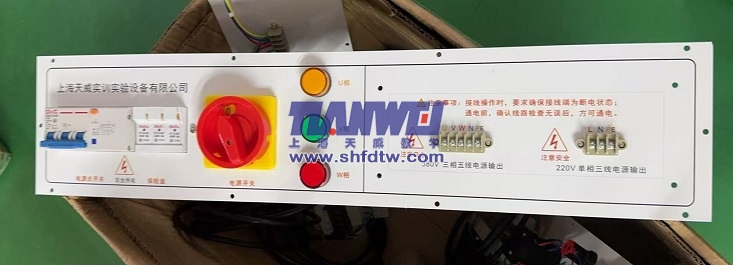

参照图片
