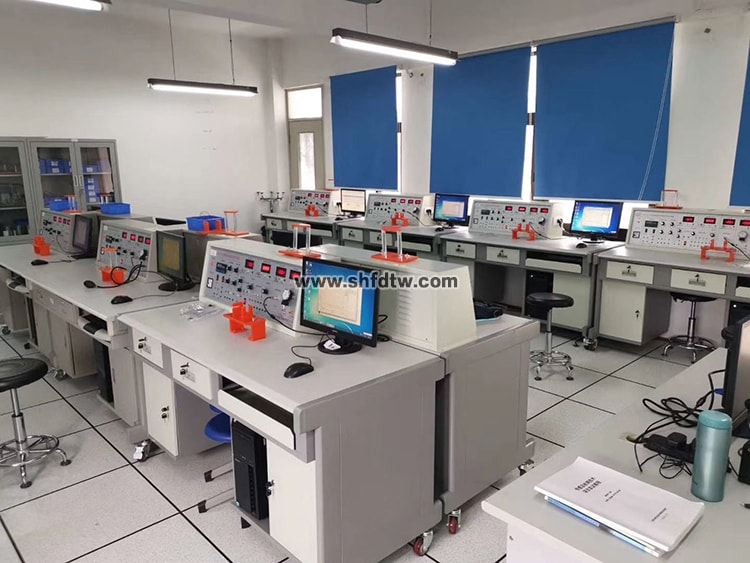

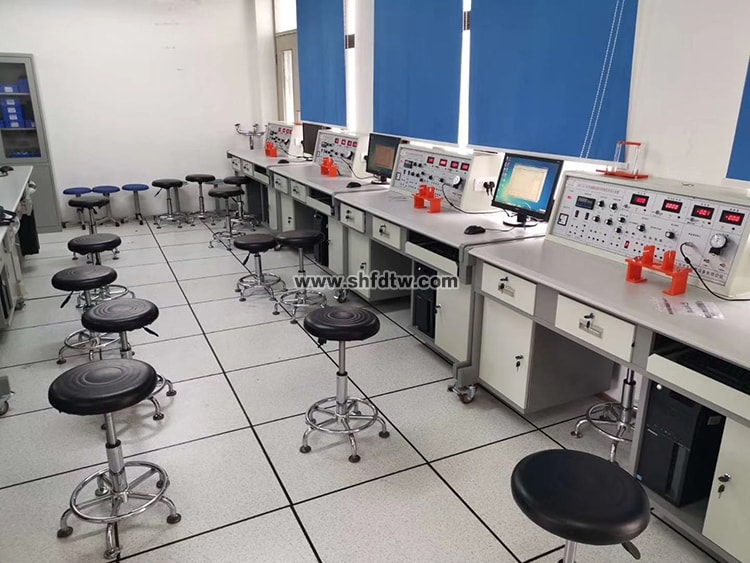

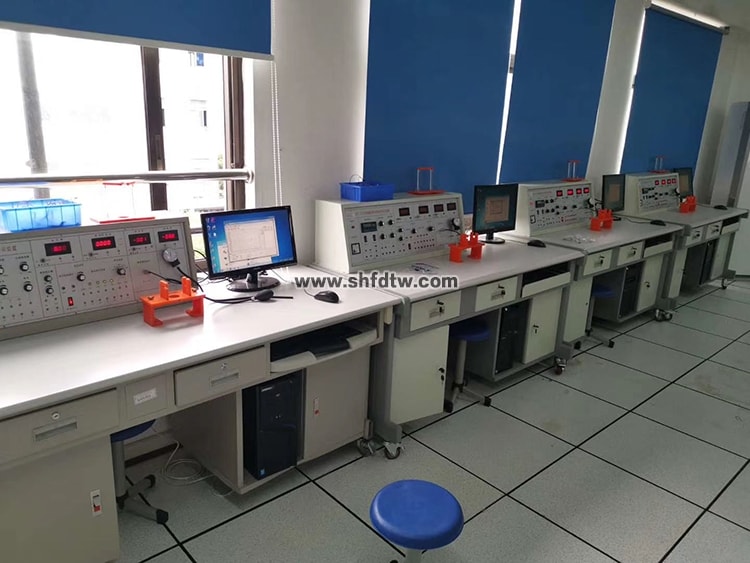

检测与转换（传感器）技术实训装置是本公司新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
您只要致电：021-55884001（袁经理）
我们可以解答 检测与转换(传感器)技术实训装置 的相关疑问！
我们可以帮您推荐符合您要求的 检测与转换(传感器)技术实训装置 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-83-1558-1.html
技术参数：
1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功 耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验台规格外形尺寸：1600×750×1100mm

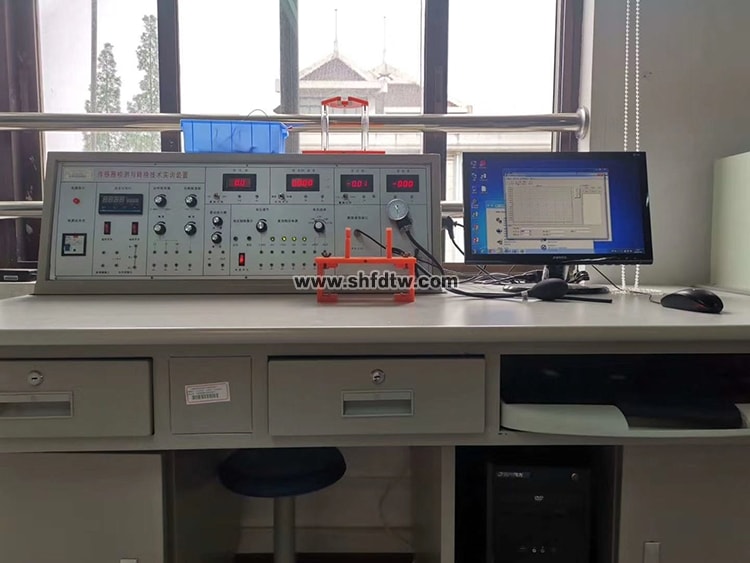

主控台功能：
1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、温度表：0-150℃度，精度1%。
8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa，精度2%。
10、手动气压源：0-40Kpa。
三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。
数据采集卡及处理软件：
数据采集采用ARM系统，上位机三大数据传输方式:USB,WIFI,以太网。模式可使用上位机软件相互切换。Usb为有线近程接入方式，wifi及以太网可通过上位机远程配置和接入，内置出厂设置按钮。数据采集方式为单步采集及连续采集方式，分辨率由1/4096，采样周期1K，采样速度可选择，软件可配置。量程自动切换。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
一、教学及研究实训项目
1、 光伏阵列能量变换技术实验
实验 1、光伏阵列单元组成原理。
实验 2、阵列汇流与防雷接地接地管网原理。
实验 3、最大功率跟踪器与光伏转换能效测试实验。
实验 4、在不同天气和日照强度下光波对光伏转换效率的测试实 验。
实验 5、在不同季节太阳运轨变换下对光伏能量转换的测试实 验。
实验 6、在不同季节环境温度变换下对光伏能量转换的测试实验。
实验 7、光伏阵列跟踪系统 PLC 编程逻辑控制器技术实验。
实验 8、电子跟踪器有效结合和分离控制方面的比较实验。
所属分类：技术文献
本文标签：1KW 光伏并网发电教 学实训台
本文地址：http://www.shfdtw.com/newsshow-18-222-1.html
2、并网逆变电源技术实验
实验 1、并网逆变电源单元组成原理技术实验。
实验 2、并网逆变器的最大功率跟踪 MPPT 控制方法的比较实验，探讨新方法。
实验 3、光伏同步电源与风电同步电源并网兼容控制技术测试实验。
实验 4、并网逆变器的防孤岛效应瞬间保护技术测试试验。
实验 5、并网逆变电源输出功率与光伏能量变换的实验。
实验 6、并网逆变电源直流输入欠压控制实验。
实验 7、并网逆变电源交流输出波形测试实验。
实验 8、并网逆变器输入功率与输出功率比值效率计算与测试实 验。
3、太阳能控制器技术实验
实验 1、通用型充放电控制器充电、放电、保护、MPPT 控制技术 实验。
实验 2、控制器模拟充电值和放电值保护点测试实验。
实验 3、控制器户用型和光控型功能模式实验。
实验 4、控制器负载过载和短路保护灵敏度实验。
4、离网逆变电源技术实验
实验 1、离网逆变器逆变基本控制原理实验。
实验 2、离网逆变器输入模拟直流电压电流保护点测试实验。 实验 3、离网逆变器输出交流模拟负载的电压电流测试实验。 实验 4、离网逆变器在不同阻性和感性负载的瞬间启动电流值测试 实验。
实验 5、离网逆变器输入功率与输出功率比值效率计算与测试实 验。
5、并网发电系统监控软件实验
实验 1、在上位软件里查看单站监控项目： 直流电压 VDC、直流电流 A、输入功率 KW 交流电压 VDC、交流电流 A、输出功率 KW
日发电量 KWh、日运行时数 h min、总发电量 KWh、总运行 时数 h。
二、运行技术条件
1、光伏阵列 A+B 输出开路电压 385VDC 。
2、光伏阵列 A+B 输出功率 1100W。
3、并网逆变器输入电压 50～500VDC，功率：1500W。
4、离网逆变器输入电压 50VDC，功率：3000W。
5、MPPT 最大功率跟踪 50～450VDC 。
6、MPPT 效率≥99.5% ,功率因数>0.99
7、★光伏阵列跟踪控制系统，可设置当地的格林威治时间、经度、 纬度等，由西门子 1200 PLC 自动计算 太阳在天球坐标系的轨
迹（提供监控方阵跟踪系统控制组态软件和 PLC 原程序）。
7、1、 整个晚上，跟踪器将保持水平位置。
7、2、早上，当太阳高度角大于 0，跟踪器将回到东方面对太阳， 并且程序控制自动复位。
7、3、中午，电池板到达一天中朝向正南的最水平的位置。
7、4、下午，电池板向下向西方向运动。
7、5、 当太阳下山，电池板由最西的位置返回到最水平的为位置， 停留一整夜。
8、保护功能：防雷、极性反接、短路、漏电、过热、孤岛效应、
过载保护、电网过欠压、 电网过欠频保护、接地故障保护等。
9、充放电控制器与正弦波离网逆变器，通过跳线实验系统配置的 各类离网负载。
10、PC 机监控组态软件显示
A、电站当前发电总 KW、电站当日发电 KWh、电站当月发 电 KWh、二氧化碳减排量、相当植 树数量。
B、直流电压 VDC、直流电流 A、交流电压 VAC、交流电流 A、 交流频率 Hz、故障记录
C、光照度、风速、温度、气压、海拔、经度、纬度、方位角、高 度角、目标角度、反馈脉冲、反馈角。
三、操作数据显示
1、仪表监测：直流电流表、电压表；交流电流表、电压表、方阵 电池温度表、蓄电池容量显示器，逆向电度计量表。 四、试验操作模式
相互跳线链接并显示试验数据。
五、其他
1、系统提供上位机软件 1 套。
2、提供使用手册（含实验指导书）
