TW-BDQ63 潍柴WP13柴油发动机解剖实训台

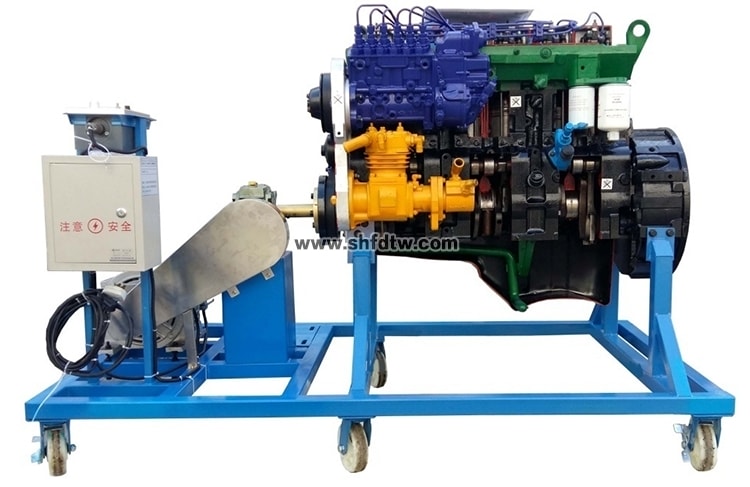

潍柴WP13柴油发动机解剖实训台(图1)


一、产品简介

  该设备采用  翻新(潍柴WP13 欧3)电控柴油发动机总成进行剖面处理,各部件齐全,剖面位置合理,能全面展示发动机内外部结构和部件的运动情况,适用于发动机原理和机械机构的教学。

二、功能特点

1.采用原厂发动机实物总成进行机构切剖,充分展示发动机机构部分的内外结构。采用潍柴WP13柴油发动机进行解剖制作(高压油泵为柱塞式喷油泵),能模拟柴油机起动、变速运行和停机工作过程;

2.对发动机各机械剖面采用不同颜色的油漆进行喷涂。

3.由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转,真实演示发动机内部机械部件的运动过程。

4.移动台架采用了高强度的钢结构焊接,表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置,可移动式,方便教学。

5.解剖部位:

     缸体(活塞与曲轴运行外可观察);

     气门室盖(凸轮轴运行外可观察);

     气缸盖(进排气门运行外可观察);

     进排气歧管与滤清器;

     发电机与水泵;

     正时机构(正时机构运行外可观察);

6.柴油机主要内部、外部零部件采用机械加工剖分,要求内部结构、机油油路、柴油油路、冷却水路直观可视,各零部件装配位置、连接关系、配合关系、运动关系与实装相同;

7.WP13柴油机剖面设计合理,至少1个气缸盖解剖,喷油器、气门及传动组件可见;机体解剖保证曲轴、缸套可见,至少3个活塞、3个凸轮轴的凸轮部分可视;后置式齿轮室,要求齿轮室内各齿轮与实装一致并清晰可见;

8.主要总成件进行局部剖分,内部结构可见,如:高压油泵、水泵、机油泵、机油冷却器、滤清器(三滤)、输油泵、增压器、起动机(电磁开关)、发电机、风扇座、活塞、连杆、飞轮壳、曲轴前端盖板、油底壳等;

9..柴油机所有零部件齐全,各零部件要与实装一致;

10.各零部件和油路水路气路要求按系统进行不同颜色喷漆区分,剖面进行喷漆或防锈处理;各齿轮运转结合面应无喷漆,防止喷漆影响正常运转;

11.底座平台牢靠,承重不低于1吨;底部装有4个万向轮,短距离移动灵活方便,单轮承重超过500公斤;

12.能过伺服调速控制技术实现模拟器的起动与运行控制,调整范围为0-90r/min(需要时,范围可以增大)

13.设置有操作台,台上装有起动、停止、转速控制开关以及水温、机油温度、机油压力、转速模拟显示表(不是真实数据的,用可调电阻模拟);

14.各零部件装配间隙适当,润滑良好,在电机带动下运转灵活,不发生卡滞、异响及损坏现象;

15.喷漆应选用汽车烤漆,无异味、不褪色,对人体无害;油漆色泽光洁,不得有气泡、裂纹和凸凹不平情况;

16.气门室罩盖解剖部分采用透明有机玻璃制作防尘罩;

17.各系统部位应有照明灯,保证光线良好,机油油路、柴油油路、冷却水路各系统采用灯带示意工作路线;

18.运行环境:温度-20℃~+50℃,湿度30%-85%(无结露);供电电源:三相四线制380V/ 50Hz;

19.整机能保证连续运行4小时以上。

三、技术规格

   外形尺寸:1500×700×1200mm(长×宽×高)

   动力电源:380

   齿轮减速电机:

额定电压:380

额定功率:1500W

额定转速:0-15转/分

工作温度:-40℃~+50℃

颜色:7032

钢管:60*60*3mm

移动脚轮:200*80mm

四、基本配置(每台)

序号

名称

规格型号

单位

数量

1

解剖发动机总成


套

1

2

齿轮减速电机

380V 1500W

台

1

3

漏电保护开关


个

1

4

移动台架(带自锁脚轮装置)

1500×700×1200mm(长×宽×高)

台

1

5

电机调速系统

定制

套

1

6

仪表模拟装置

定制

套

1
